新能源汽车电池的热管理性能直接关系到电池的安全性、寿命和续航能力。在复杂的行驶环境中，电池会面临高低温、剧烈温度变化等多种工况，热管理系统需精准调控电池温度。试验箱作为模拟各类环境的核心设备，能为电池热管理系统的研发、测试和优化提供可靠的实验支撑。本文通过具体试验，阐述试验箱在该领域的应用价值。
本次试验旨在利用试验箱模拟新能源汽车电池在不同行驶环境下的温度工况（如高低温、快速温变、湿热环境等），测试电池热管理系统的控温能力、散热效率及稳定性。通过分析热管理系统在不同环境下的表现，验证其对电池性能（如充放电效率、循环寿命）的影响，为热管理系统的结构优化、材料选择和控制策略改进提供数据依据，助力提升新能源汽车电池的安全性与可靠性。
高低温快速温变试验箱：温度控制范围 - 40℃~85℃，温变速率可达 10℃/min，舱内容积 1000L，可容纳完整的电池模组（含热管理系统），配备多点温度传感器接口（精度 ±0.5℃）。
恒温恒湿循环试验箱：温度 10℃~60℃，湿度 30%~95% RH，支持温湿度交变循环（如 - 30℃/20% RH→50℃/90% RH），用于模拟潮湿环境下的电池热管理性能。
电池充放电综合试验箱：可模拟不同充放电倍率（0.1C~5C），与高低温试验箱联动，实时监测充放电过程中电池的温度分布、电压和电流变化。

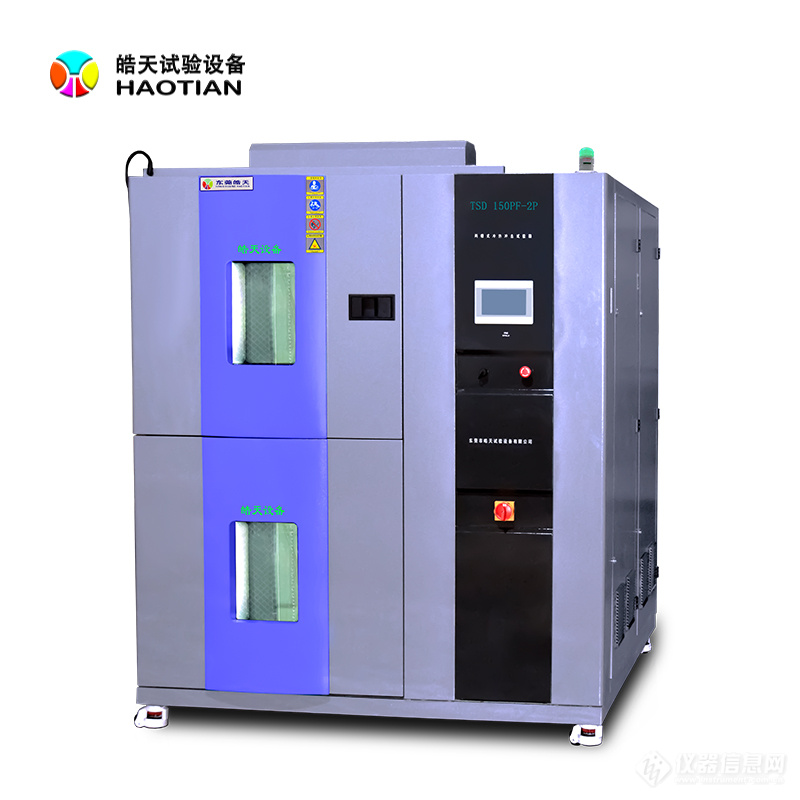

热冲击试验箱：支持 - 40℃（保持 2h）与 85℃（保持 2h）的快速切换（转换时间＜5min），用于测试热管理系统在温差下的稳定性。
包括红外热像仪（分辨率 640×512，测温范围 - 20℃~150℃）、数据采集仪（采样频率 10Hz）、电池内阻测试仪、热流计等，用于监测电池模组的温度分布、热流密度及电性能参数。
选取 3 类典型的新能源汽车电池及配套热管理系统作为试验样品：
电池模组：三元锂电池模组（50Ah，20 串 5 并）、磷酸铁锂电池模组（60Ah，16 串 6 并）
热管理系统：
液冷式热管理系统（含水冷板、循环泵、散热器）
风冷式热管理系统（含风扇、导风结构、温度传感器）
液冷 + 相变材料复合热管理系统（相变材料熔点 35℃）
热管理核心部件：石墨烯导热垫片（厚度 2mm）、均热板（尺寸 200mm×150mm）、冷却液（乙二醇 - 水混合液，浓度 50%）
将三元锂电池模组（搭载液冷式热管理系统）放入高低温快速温变试验箱，设定环境温度从 25℃降至 - 30℃（速率 5℃/min），保持 2h 后再升至 50℃（速率 5℃/min），保持 2h。
在试验箱内以 1C 倍率进行充放电循环（充电至满电，放电至 2.75V），通过红外热像仪记录电池模组表面温度分布（每 5min 一次），数据采集仪同步记录热管理系统的流量、功耗及电池电压。
更换磷酸铁锂电池模组（搭载风冷式热管理系统），重复上述试验，对比不同热管理系统的控温效果。
将磷酸铁锂电池模组（搭载复合热管理系统）置于恒温恒湿循环试验箱，设定循环条件：30℃/90% RH（保持 4h）→50℃/60% RH（保持 4h），共循环 10 次。
每次循环后以 0.5C 倍率充电，监测电池模组的高温度、温差（温差≤5℃为合格）及热管理系统的散热效率（散热效率 = 散热量 / 系统功耗）。
试验结束后，检测电池的容量保持率（初始容量＞80% 为合格）和内阻变化。
在电池充放电综合试验箱中，将三元锂电池模组（搭载液冷系统）分别以 1C、2C、3C 倍率放电（环境温度 25℃），记录放电过程中电池的温度峰值及达到峰值的时间。
调整液冷系统的流量（5L/min→10L/min），重复 3C 倍率放电试验，对比不同流量下的控温效果。
更换石墨烯导热垫片和均热板，测试核心部件对热管理系统散热能力的提升幅度。
将三元锂电池模组（搭载风冷系统）放入热冲击试验箱，进行 - 40℃（2h）与 85℃（2h）的热冲击循环，共 30 次。
每次冲击后检查热管理系统的风扇运转、管路连接是否正常，测试电池模组在 0.5C 充放电时的温度均匀性。
试验结束后，拆解热管理系统，观察核心部件（如风扇电机、温度传感器）是否出现老化或损坏。
控温性能分析：通过多点温度传感器获取电池单体及模组的温度数据，计算温度均匀性（温差 / 平均温度），结合红外热像图分析热管理系统的控温盲区（如模组边缘温度偏高区域）。
散热效率计算：根据充放电过程中电池的产热量（产热量 = 充放电功率 - 输出功率）和热管理系统的散热量（通过热流计测量），计算散热效率（散热量 / 产热量 ×100%），评估系统的能量利用效率。
电池性能关联分析：绘制 “温度 - 容量保持率”“温度 - 内阻” 曲线，分析热管理系统控温效果与电池性能衰减的关系（如温度超过 45℃时容量衰减速率是否加快）。
可靠性评估：统计热冲击循环后热管理系统的故障次数（如风扇停转、管路渗漏），计算平均时间（MTBF），结合部件拆解结果分析失效模式。
采用数据可视化工具（如 MATLAB）建立 “环境温度 - 充放电倍率 - 热管理功耗 - 电池温度” 的关联模型，量化各因素对热管理性能的影响权重。
高低温控温测试：液冷式热管理系统在 - 30℃时能将电池模组温度控制在 5℃~10℃（温差≤3℃），50℃时控制在 35℃~40℃（散热效率 85%）；风冷系统在 - 30℃时模组温度 - 5℃（温差 6℃），控温效果弱于液冷系统，但成本低 20%。
湿热循环测试：复合热管理系统（液冷 + 相变材料）在 10 次循环后，电池容量保持率 92%（纯液冷系统为 88%），温差控制在 4℃以内，相变材料有效延缓了温度上升速率。
充放电散热测试：3C 倍率放电时，液冷系统（流量 10L/min）能将电池峰值温度控制在 42℃（流量 5L/min 时为 48℃）；更换石墨烯导热垫片后，模组温差从 5℃降至 3℃，散热效率提升 15%。
热冲击可靠性测试：风冷系统在 30 次热冲击后，1 台风扇出现转速下降（风量减少 10%），温度传感器精度偏差增至 ±1.2℃（初始 ±0.5℃），但未出现致命故障，电池性能无明显衰减。
试验箱能精准模拟新能源汽车电池的实际使用环境，通过控制温度、湿度、充放电倍率等参数，全面评估热管理系统的控温能力、散热效率和可靠性。
不同热管理系统各有优势：液冷系统控温精度高（温差≤3℃），适合高倍率放电场景；复合系统（液冷 + 相变材料）在湿热环境下稳定性更佳；风冷系统成本低，适合对控温要求较低的车型。
核心部件对热管理性能影响显著：石墨烯导热垫片可降低模组温差，均热板能提升热量传递效率，优化部件选择可进一步提升系统性能。
试验箱测试数据可直接指导热管理系统的优化 —— 如液冷系统流量需匹配放电倍率（3C 时建议≥10L/min），相变材料熔点应设计在 35℃左右（匹配电池工作温度）。
液冷系统在低温下的功耗偏高：-30℃时液冷系统为维持电池温度，加热功率达 800W（占电池输出功率的 15%），主要因加热元件分布不均，局部加热效率低。
风冷系统在高温下温差过大：50℃环境中 3C 放电时，模组边缘电池比中心高 6℃，源于导风结构设计不合理，气流分布不均。
湿热循环后相变材料性能衰减：10 次循环后相变材料的潜热容量下降 8%，因材料吸潮导致相变稳定性降低。
热冲击后传感器精度下降：温度传感器在温差下出现漂移，影响热管理系统的控制响应速度（控温滞后时间从 10s 增至 15s）。
热管理系统优化：
液冷系统采用分区加热设计（根据电池温度分布调整加热功率），降低低温功耗；
风冷系统优化导风结构（增加导流板），使气流均匀覆盖模组，缩小温差；
相变材料进行疏水包覆处理（如涂覆聚四氟乙烯薄膜），减少吸湿导致的性能衰减。
试验箱功能升级：
在高低温试验箱中增加 “模拟行车振动” 模块（振动频率 10~50Hz），更贴近实际行驶工况；
为充放电试验箱配备 “热流可视化” 装置（如红外热像仪实时投屏），直观观察热量传递路径。
应用场景适配建议：
北方寒冷地区推荐液冷 + 加热膜的热管理系统（确保 - 30℃时电池活性）；
南方湿热地区优先选择复合热管理系统（液冷 + 疏水相变材料）；
商用车（如物流车）可采用风冷系统（成本低，满足中低倍率放电需求）。
试验箱通过模拟新能源汽车电池的全生命周期环境工况，为热管理系统的研发提供了 “可控、可重复、可量化” 的测试环境。其应用价值体现在三方面：一是加速热管理系统的迭代（通过对比试验快速筛选方案）；二是降低实车测试成本（实验室模拟可替代 30% 的户外路试）；三是保障电池安全性（提前暴露环境下的热失控风险）。未来，随着试验箱与 AI 算法的结合（如基于测试数据预测热管理系统寿命），其在新能源汽车电池热管理领域的应用将更加深入。
