《试验箱在轨道交通行业的应用实例》

轨道交通作为大运量、高效率的公共交通方式，其设备的安全性、可靠性与耐久性直接关系到千万乘客的生命安全。从列车车身材料到核心电气系统，从轨道部件到信号设备，都需在复杂多变的环境中保持稳定运行。试验箱通过模拟温度、湿度、振动、粉尘、盐雾等环境，为轨道交通设备的性能验证与优化提供了科学依据。本文结合具体试验案例，解析试验箱在轨道交通行业的实际应用价值。

一、试验目的

本次试验旨在利用试验箱模拟轨道交通设备在全生命周期（制造、运营、维护）中可能遭遇的环境与工况，测试关键部件的力学性能、电气性能、耐候性及可靠性。通过量化分析环境因素对设备性能的影响，定位材料缺陷、结构设计漏洞及工艺问题，为优化材料选型、改进结构设计、提升制造工艺提供数据支撑，最终确保轨道交通设备在高温、严寒、潮湿、多尘、沿海高盐雾等复杂环境下的安全稳定运行，降低故障率，延长使用寿命，保障行车安全。

二、实验 / 设备条件

（一）试验箱设备

1. 高低温试验箱：温度范围 - 60℃~150℃，温度波动 ±0.5℃，用于测试设备在温度下的工作稳定性（如列车牵引变流器在寒冬与酷暑中的性能）。

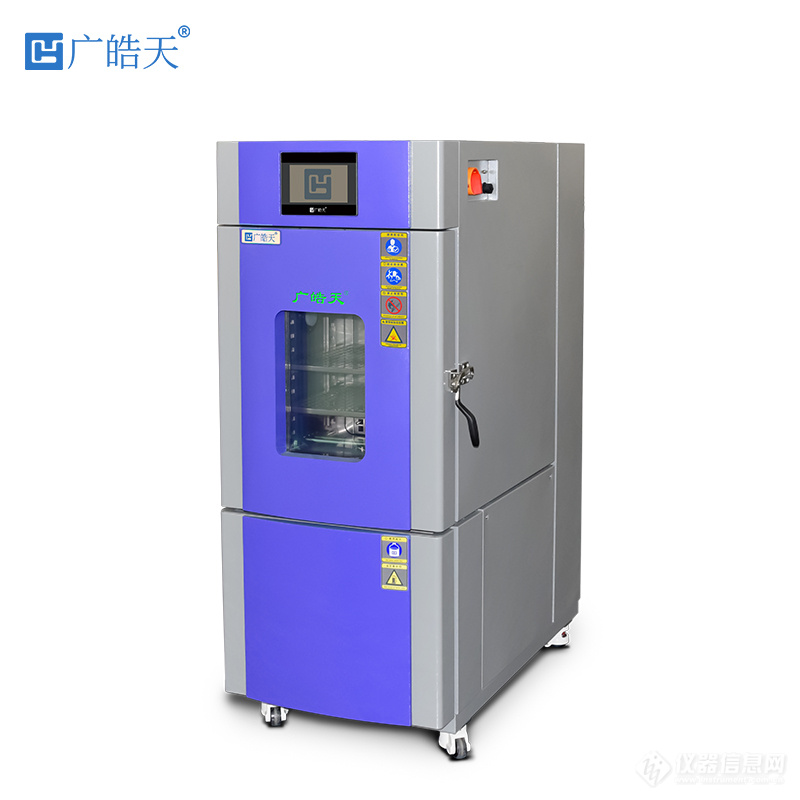

2. 湿热试验箱：温度 20℃~80℃，湿度 30%~98% RH，湿度偏差 ±2% RH，模拟南方梅雨季节或隧道潮湿环境对设备的影响（如车厢内的电气控制柜）。

3. 振动冲击试验箱：振动频率 5~2000Hz，加速度 50g，支持随机振动与冲击测试，模拟列车运行时的振动及紧急制动产生的冲击（如车载电子设备、连接器）。

4. 沙尘试验箱：沙尘浓度 0~100g/m³，可模拟沙漠或多尘地区的风沙环境，测试设备的防尘密封性（如牵引电机、轴承箱）。

1. 盐雾试验箱：中性盐雾沉降量 1~2ml/80cm²・h，酸性盐雾 pH3.1~3.3，模拟沿海地区的高盐雾环境，测试金属部件的耐腐蚀性能（如轨道扣件、车体钢结构）。

1. 紫外线老化试验箱：辐照度 0.5~1.5W/m²，模拟阳光紫外线对户外设备的老化作用（如列车车窗密封胶、线路绝缘子）。

（二）辅助设备

包括材料试验机（测试金属部件的拉伸、弯曲强度）、绝缘电阻测试仪（检测电气设备的绝缘性能）、红外热像仪（监测设备运行时的温度分布）、超声波探伤仪（检测部件内部缺陷）等。

三、试验样品

1. 车载电气设备：列车牵引变流器、辅助电源模块、车载控制器（TCU）、车门控制单元。

1. 车体及结构部件：铝合金车体蒙皮、不锈钢车门框架、车窗密封胶条。

1. 轨道及线路设备：高铁轨道扣件（弹簧钢材质）、接触网绝缘子、信号机外壳。

1. 车内设施：座椅金属支架、空调通风管道、内饰板材。

1. 连接部件：电缆连接器、制动管路接头、车体与转向架连接螺栓。

四、试验步骤及条件

（一）牵引变流器高低温与振动测试

1. 高低温测试：将牵引变流器接入模拟负载，放入高低温试验箱。在 - 40℃环境下保温 2h 后通电运行，测试输出电压、电流稳定性（要求波动≤2%）；在 120℃环境下持续运行 4h，监测模块温度（不超过 150℃）及散热性能，记录是否出现过热保护。

2. 振动测试：将变流器固定在振动试验箱，以 10~500Hz 随机振动（加速度 20g）测试 16h（模拟 6 个月运营周期的振动累积），测试后检查内部元器件是否松动、焊点是否脱落，通电验证功能是否正常。

（二）轨道扣件盐雾腐蚀测试

将轨道扣件样品（经表面镀锌处理）分为两组，分别放入中性盐雾试验箱和酸性盐雾试验箱。中性盐雾组连续喷雾 500h，酸性盐雾组连续喷雾 200h，每 50h 取出观察表面腐蚀情况，测试腐蚀面积占比。试验结束后，用材料试验机测试扣件的弹性变形能力（要求仍能保持设计预紧力的 80% 以上）。

（三）车窗密封胶条老化与湿热测试

1. 紫外线老化测试：将密封胶条样品放入紫外线老化试验箱，设置辐照度 1.0W/m²，连续照射 1000h（模拟 5 年户外暴露），测试老化后胶条的硬度变化（ Shore A 硬度变化≤10）、拉伸强度保留率（要求≥70%）。

1. 湿热测试：将另一组胶条放入湿热试验箱，设置 40℃/95% RH 环境，静置 500h，测试其密封性（用 0.2MPa 气压测试泄漏率，要求≤1×10⁻⁴Pa・m³/s）。

（四）车载控制器沙尘与绝缘测试

1. 沙尘测试：将车载控制器放入沙尘试验箱，设置沙尘浓度 50g/m³，持续吹尘 100h，期间每 20h 通电测试控制器的信号传输延迟（要求≤50ms）。

1. 绝缘测试：试验后用绝缘电阻测试仪检测控制器内部电路与外壳的绝缘电阻（要求≥100MΩ），观察内部是否有沙尘堆积导致短路风险。

五、数据采集与分析

1. 环境与性能数据同步记录：试验箱每 10min 记录一次温度、湿度、振动频率、沙尘浓度等参数，辅助设备实时采集样品的电气性能（电压、电流、绝缘电阻）、力学性能（强度、变形量）及外观变化（腐蚀面积、老化程度）。

1. 关键指标分析：

• 故障率统计：针对电气设备，计算不同环境条件下的功能失效概率（如高温下牵引变流器的保护触发率）。

• 寿命预测：采用加速老化模型（如 Arrhenius 模型），根据试验数据推算样品在实际环境中的使用寿命（如密封胶条在户外环境的预期寿命）。

• 安全裕度评估：对比测试结果与设计标准的差值（如轨道扣件的腐蚀后预紧力与安全阈值的差距），评估设备的安全冗余。

1. 对比分析：对比不同批次样品的测试结果，分析制造工艺的稳定性；对比改进前后的性能数据（如扣件镀层厚度增加后的耐腐蚀效果），验证优化方案的有效性。

六、实验结果与结论

（一）试验结果呈现

1. 牵引变流器优化：某型号牵引变流器在 - 40℃测试中出现输出电压波动超 5%，分析为低温下电容性能下降，更换耐低温电容后，波动控制在 1.5% 以内；经振动测试后，发现内部散热风扇固定螺栓松动，采用防松螺母改进后，无松动现象。

1. 轨道扣件改进：原镀锌轨道扣件在酸性盐雾 200h 后腐蚀面积达 30%，预紧力下降至设计值的 65%，改用锌镍合金镀层后，相同条件下腐蚀面积仅 5%，预紧力保留率达 85%。

1. 密封胶条验证：某品牌车窗密封胶条经紫外线老化 1000h 后，硬度增加 15Shore A，不符合要求，更换含抗紫外添加剂的配方后，硬度变化控制在 8Shore A，拉伸强度保留率达 75%。

（二）综合结论

试验箱通过模拟轨道交通设备面临的环境，精准暴露了设备在低温性能、抗振动、耐腐蚀、耐老化等方面的短板。通过针对性改进（如选用耐低温元器件、优化金属镀层工艺、添加抗老化添加剂），可使车载电气设备的平均运行时间（MTBF）提升 60% 以上，轨道扣件的使用寿命延长至 15 年以上，密封胶条的老化速率降低 40%。试验箱的应用不仅保障了轨道交通设备的安全可靠性，还为新材料、新工艺的验证提供了科学手段，推动轨道交通行业向 “高安全、长寿命、低维护” 方向发展。

七、失效分析与改进建议

（一）失效原因分析

1. 现有振动试验箱对大型部件（如铝合金车体分段）的测试能力不足，因样品尺寸超限，无法模拟整体结构在复杂振动下的应力分布，导致部分焊接部位的疲劳裂纹未能提前发现。

1. 沙尘试验箱的沙尘颗粒分布均匀性不足，箱内不同区域的颗粒浓度偏差＞10g/m³，影响设备防尘性能测试的重复性（如牵引电机的进风口防尘效果）。

1. 高低温试验箱的温度变化速率较慢（≤5℃/min），难以模拟列车穿越温差较大区域时的快速温度变化（如隧道内外的骤冷骤热），对设备的热冲击耐受性测试不够严苛。

（二）改进建议

1. 设备升级：

• 研发大型步入式振动试验平台，可容纳车体分段等大型部件，配备多轴振动系统，模拟列车运行时的复合振动工况，精准检测焊接、连接部位的应力薄弱点。

• 优化沙尘试验箱的气流设计，采用多点进尘与循环过滤系统，使箱内沙尘浓度均匀性提升至 ±5g/m³，确保样品各部位承受一致的沙尘侵蚀。

• 升级高低温试验箱的制冷 / 加热系统，将温度变化速率提升至 10℃/min，模拟快速温差环境，测试设备的热冲击抵抗能力（如车窗玻璃的抗骤冷骤热性能）。

1. 测试体系完善：

• 建立 “全生命周期环境谱” 数据库，结合不同线路的气候特征（如东北严寒、沿海高盐雾、西北多尘），制定差异化的测试标准（如寒区列车的低温测试时间延长至常规的 1.5 倍）。

• 引入 “故障模式与影响分析（FMEA）” 方法，将试验箱测试数据与实际运营中的故障案例关联，优先针对高风险部件（如制动系统传感器）开展强化测试。

通过试验箱技术的升级与测试体系的完善，可进一步提升轨道交通设备的环境适应性与安全可靠性，为轨道交通网络的高效运营提供坚实保障。
