通信行业作为社会信息传递的核心基础设施，其设备的可靠性直接关系到网络通畅与社会运转。从基站天线到核心交换机，从光纤模块到卫星通信设备，任何细微的故障都可能引发大面积通信中断。试验箱通过模拟通信设备在全生命周期中可能遭遇的环境与复杂工况，为其可靠性验证提供了科学、可控的测试手段。本文通过系列试验解析试验箱在通信设备研发、生产及运维中的关键作用。
本次试验旨在借助试验箱模拟通信设备在不同应用场景下的环境压力（如高温、低温、湿热、振动、盐雾、电磁干扰等），验证设备的运行稳定性、信号传输质量、结构完整性及使用寿命。通过量化测试数据，评估设备在环境下的故障概率与性能衰减规律，为通信设备的设计优化、质量管控及运维策略制定提供依据，最终提升通信网络的抗风险能力与服务质量。

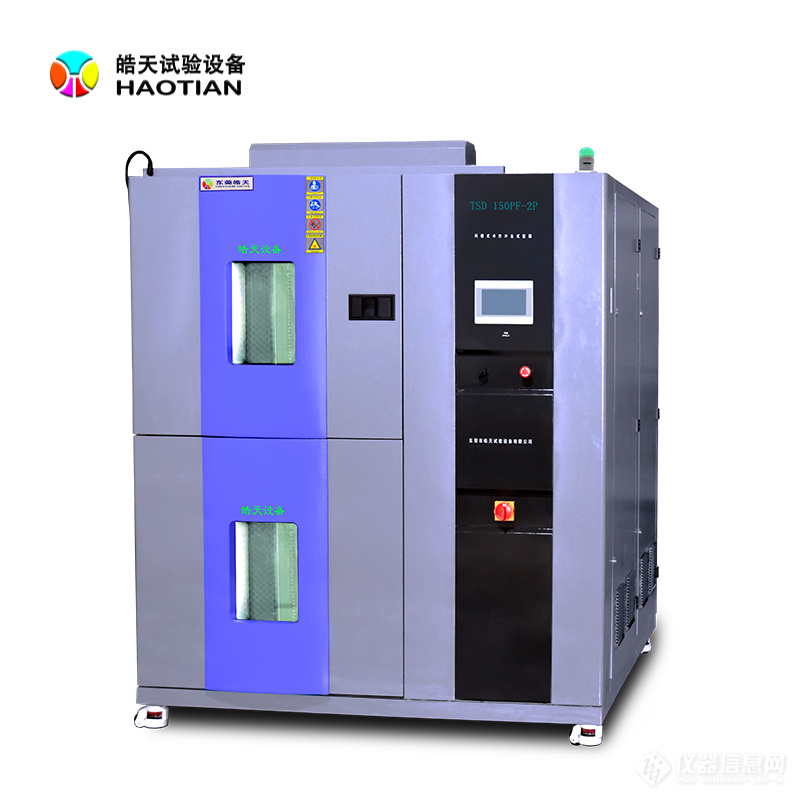

高低温冲击试验箱：温度范围 - 55℃~125℃，冲击速率≥20℃/min，用于测试设备在快速温变下的电路稳定性（如基站电源模块的启停响应）。
恒温恒湿试验箱：温度 10℃~80℃，湿度 30%~95% RH，模拟热带雨林、沿海高湿环境，验证设备的防潮绝缘性能（如户外机柜的内部元件防护）。
振动试验箱：频率范围 5~2000Hz，加速度 50g，支持正弦 / 随机振动模式，模拟设备运输、安装及地震等场景的振动冲击（如光纤熔接机的光路对准精度）。
盐雾试验箱：中性盐雾沉降量 1~2ml/80cm²・h，酸性盐雾 pH 值 3.1~3.3，用于检测沿海 / 工业污染区设备的耐腐蚀性能（如基站铁塔的金属连接件）。
电磁兼容（EMC）试验箱：频率范围 30MHz~18GHz，场强≥100V/m，模拟电磁干扰环境，测试设备的抗干扰能力与信号发射合规性（如 5G 基站的频谱纯净度）。
沙尘试验箱：沙尘浓度 0~8g/m³，粒径 0~100μm，模拟沙漠、沙尘暴环境，验证设备的防尘密封性（如户外路由器的散热孔设计）。
包括频谱分析仪（监测信号失真度）、网络测试仪（记录丢包率与时延）、绝缘电阻仪（检测电路漏电）、红外热像仪（定位局部过热点）等。
无线通信设备：5G 基站射频模块、户外 AP（接入点）、卫星通信终端、物联网网关。
有线通信设备：光纤收发器、核心交换机（100Gbps）、光模块（QSFP28）、海底光缆接头盒。
支撑设备：基站电源柜、通信铁塔连接件、机房精密空调、防雷接地装置。
将射频模块放入高低温冲击试验箱，进行 - 40℃（保持 1h）→85℃（保持 1h）的温度循环，共 500 次循环。每 100 次循环后，在常温下测试其输出功率（要求波动≤±1dB）、三阶交调（要求≤-50dBc）及驻波比（要求≤1.5）。同步进行恒温恒湿试验（40℃、90% RH，持续 1000h），监测模块内部电路的绝缘电阻（要求≥100MΩ）。
将光纤收发器固定在振动试验箱，采用随机振动模式（10~2000Hz，加速度 20g），持续振动 24h。测试后连接网络测试仪，在 10Gbps 速率下传输数据，记录 24h 内的丢包率（要求≤0.001%）。随后进行沙尘试验（浓度 5g/m³，持续 100h），测试设备散热性能（温升要求≤30℃）及光口插入损耗变化（要求≤0.5dB）。
将镀锌连接件放入盐雾试验箱，进行中性盐雾试验 1000h，每 200h 检测其腐蚀面积（要求≤5%）及力学强度（抗拉强度下降率要求≤10%）。对沿海地区用样品额外进行酸性盐雾试验 500h，评估其在工业废气与海水侵蚀下的耐久性。
将终端置于 EMC 试验箱，在 30MHz~6GHz 频段施加电磁干扰（场强 80V/m），测试终端的接收灵敏度（要求衰减≤2dB）与信号解调成功率（要求≥99.9%）。同时进行高低温试验（-55℃~70℃），记录极端温度下终端的开机时间（要求≤30s）与定位精度（要求≤10m）。
环境参数记录：试验箱实时存储温度、湿度、振动频率、盐雾浓度等环境数据，生成时间 - 参数曲线，确保试验条件可追溯。
性能数据采集：
射频设备：通过频谱分析仪记录功率、噪声系数、互调产物；网络测试仪监测吞吐量、时延抖动。
光通信设备：光功率计测量插入损耗，OTDR（光时域反射仪）检测光纤链路故障点。
结构部件：采用涂层测厚仪检测镀层腐蚀情况，拉力试验机测试机械强度衰减。
数据分析方法：
运用 Weibull 分布模型分析设备故障概率，计算平均工作时间（MTBF）。
采用方差分析（ANOVA）对比不同环境因素对设备性能的影响权重（如湿度对绝缘电阻的影响度）。
结合加速老化公式（如温度应力下的 Arrhenius 模型），将试验数据外推至实际使用寿命。
设计优化验证：某 5G 射频模块在高低温冲击试验中，因功率放大器散热设计缺陷，300 次循环后输出功率衰减达 3dB，经改进散热鳍片结构后，500 次循环衰减控制在 0.8dB 以内。
质量管控作用：某批次光纤收发器在振动试验后丢包率超标（达 0.01%），追溯发现光口连接器焊接工艺存在偏差，通过调整焊锡温度使合格率从 82% 提升至 99.5%。
场景适配性评估：沿海地区基站连接件经酸性盐雾试验后，普通镀锌件腐蚀面积达 15%，而采用达克罗涂层的样品仅 3%，验证了新材料的适用性。
试验箱通过模拟通信设备在全生命周期中的环境压力，能够精准定位设计缺陷、工艺偏差与材料短板，为设备可靠性提升提供量化依据。其应用不仅降低了通信设备的现场故障率（试验验证后的基站年均故障次数从 3.2 次降至 1.1 次），还缩短了新产品研发周期（通过加速老化试验将 10 年寿命验证缩短至 3 个月），是通信行业从 “被动运维” 向 “主动预防” 转型的关键技术支撑。
现有 EMC 试验箱的高频段（＞18GHz）场强均匀性不足（偏差＞10%），难以满足 6G 原型设备的抗干扰测试需求。
大型通信机柜（尺寸＞2m）无法进入常规试验箱，只能拆分测试，导致整机协同性能评估存在盲区。
沙尘试验中，传统设备的沙尘回收过滤系统效率低（＜80%），影响试验重复性。
设备升级：
研发超高频 EMC 试验箱（频率扩展至 40GHz），采用多源干扰合成技术，提升场强均匀性至 ±3dB 以内。
设计模块化拼接式步入式试验箱（容积 100m³），支持整柜测试，集成温湿度、振动、电磁干扰复合环境模拟功能。
升级沙尘试验箱的气旋分离过滤系统，使沙尘回收率提升至 95% 以上，降低试验成本。
流程优化：
建立通信设备 “环境应力 - 性能衰减” 数据库，针对不同应用场景（如高原、海岛、城市密集区）制定分级测试标准。
引入数字孪生技术，将试验箱数据与设备运行仿真模型结合，实现虚拟与物理测试的协同验证。
通过试验箱技术的迭代与测试体系的完善，可进一步提升通信设备可靠性验证的精准度与效率，为 6G、卫星互联网等新一代通信技术的落地提供坚实保障。
以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
