一、政策背景

2019年，农业银行办公室（农银办发〔2019〕364号）《关于开展电气火灾监控系统建设工作的通知》对系统作出了明确的标准要求和工作计划进度要求。

2020年，中国邮政储蓄银行办公室（邮银发〔2020〕48号）《中国邮政储蓄银行安全保卫工作提质升级活动2020年工作方案》亦要求对银行场景内消防安全、火灾隐患做到防范与控制，加强自我管理、评估、提升的工作机制，确保各单位消防安全。

二、银行用电存在的安全隐患

随着金融科技快速发展，银行电子设备激增，但用电安全管理存在五大隐患：

1.基础管理落后；

2.设计应用不统一；

3.运维管理不规范；

4.设备管理难度大;

5.电能损耗浪费、存极大安全隐患

三、建设目标

银行安全用电系统解决方案旨在实现网点用电智能化管理，本次系统设计目标上将达到以下几个方面：

1.保障用电安全：对短路，过流、过载、过压、欠压等引发电气火灾的危险参数实施全天候实时监控。

2.提升管理水平：通过智能化监测手段，对银行营业场所安全用电实时监测预警，提升安全用电管理水平与成效。

3.提高节能水平：记录各回路用电数据，支持定时管控，降低待机损耗，为节能决策提供数据支撑。

4.规范用电行为：设定线路最大负载阈值，超限自动报警，杜绝违规用电。

四、银行用电系统架构

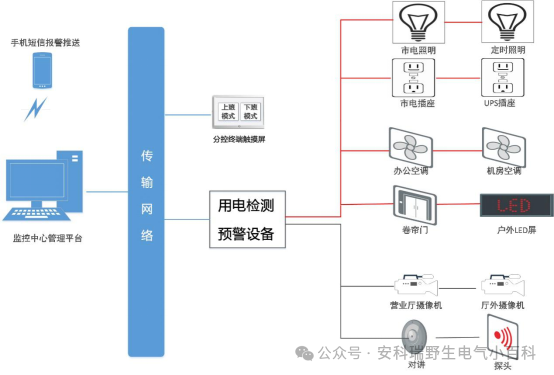

1、银行网点用电系统架构

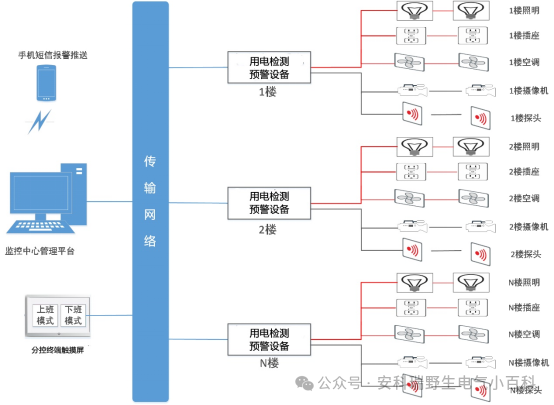

2、银行办公大楼用电系统架构

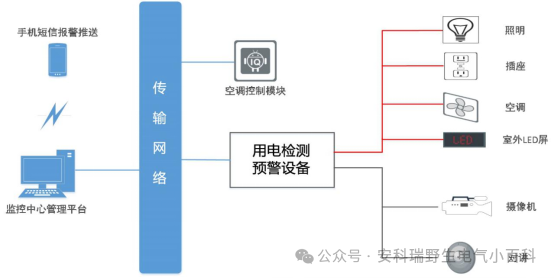

3、自助银行用电系统架构

五、我们的解决方案

安科瑞银行安全用电解决方案是通过物联网技术对电气引发火灾的主要因素（导线温度、电流和漏电电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患，并即时向管理人员发送预警信息，指导银行辖属分行开展治理，达到消除潜在的电气火灾安全隐患，实现“防患于未然”的目的。

硬件配置

1. 末端组合式智慧用电网关



●可连接最多16台智能微型断路或16台末端智能监测模块。

●可查看各个模块的电压、电流、功率、电能、温度和漏电等实时数据。

●可查看各个设备的预警、报警、保护、故障等状态。

●可对各个智能断路器进行参数设置和控制

●LCD液晶显示，支持事件记录

●支持RS485/以太网/4G网络通讯/WIFI网络通讯

●一路开关量输入，一路开关量输出

●支持MQTT，MODBUS-RTU，MODBUS-TCP协议

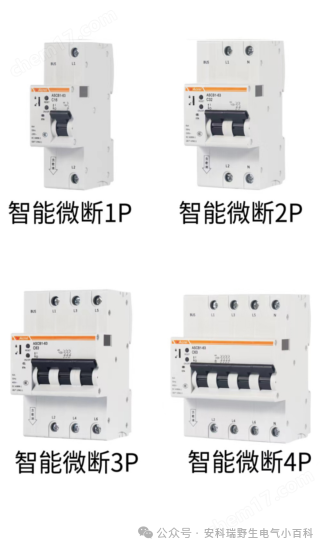

2.末端组合式智慧用电微型断路器

　计量功能：实时监测并上报电压、电流、功率、电能、漏电、温度、频率等电参量。

　报警功能：过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警 等。

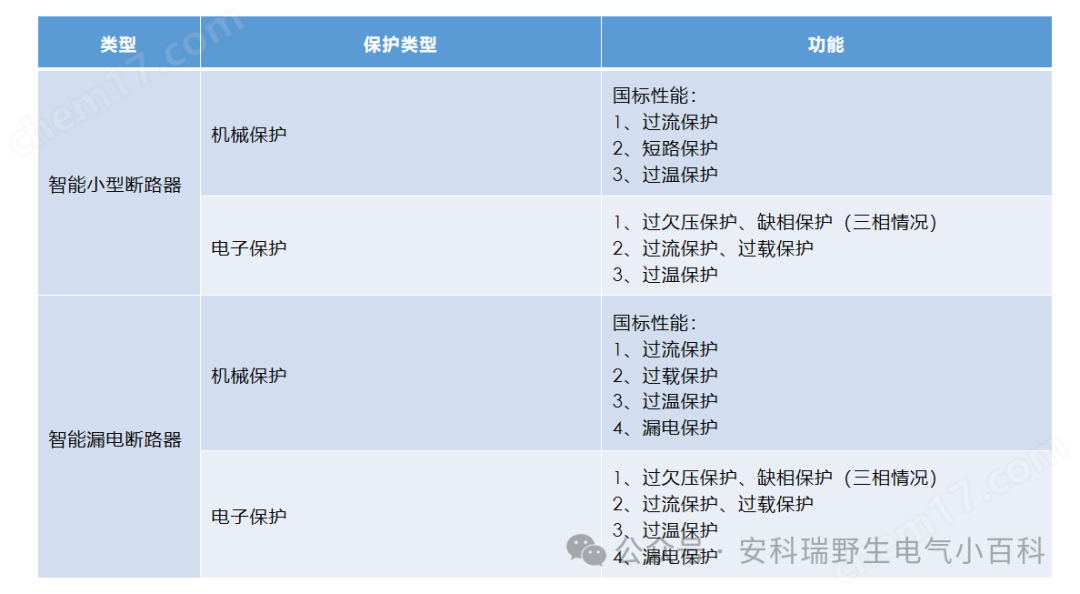

保护功能：过压保护跳闸、欠压保护跳闸、过流保护跳闸、过载保护跳闸、短路保护 跳闸、漏电保护跳闸、超温保护跳闸、三相电缺相保护跳闸。

　控制功能：支持本地手柄通断、本地电动分合闸、本地锁定、远程遥控分合闸、定时控制、预约控 制等多种控制功能。

参数整定：支持本地或远程设置各类保护参数，控制任务参数、重合闸参数等。

　自检功能：支持漏电自检功能，可通过平台定期提醒用户漏电自检或设置自动自检，自检完成后可10S自动合闸。

　安全功能：支持三种控制等级：1）本地+远程可控；2）仅本地可控；3）仅远程可控。支持本地锁定，锁定后远程不可控，保证本地施工人员安全。支持检修模式，检修模式断路器无法合闸，待设备检修完成，需退出检修模式后才可合闸，支持关联保护跳闸自动进入检修状态。

　重合闸功能：支持过欠压保护后，待电压恢复正常自动重合闸，重合闸次数可设，支持无限次和有限次数。

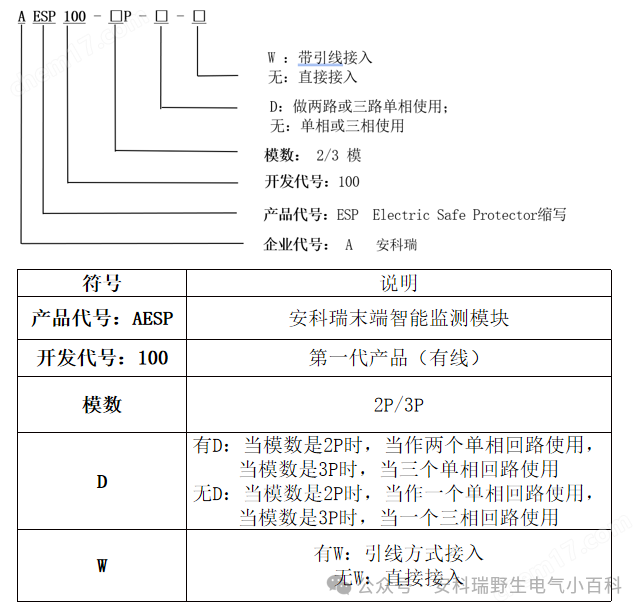

3.末端组合式智慧用电监测模块

●可实时监测电压、电流、功率、电能、温度、漏电（2P单相）等参量

●具有过压、欠压、过载、过流、超温等多种报警功能

●标配RS-485（MODBUS）通讯

●可选直接安装或引线安装，可选模数2P/3P

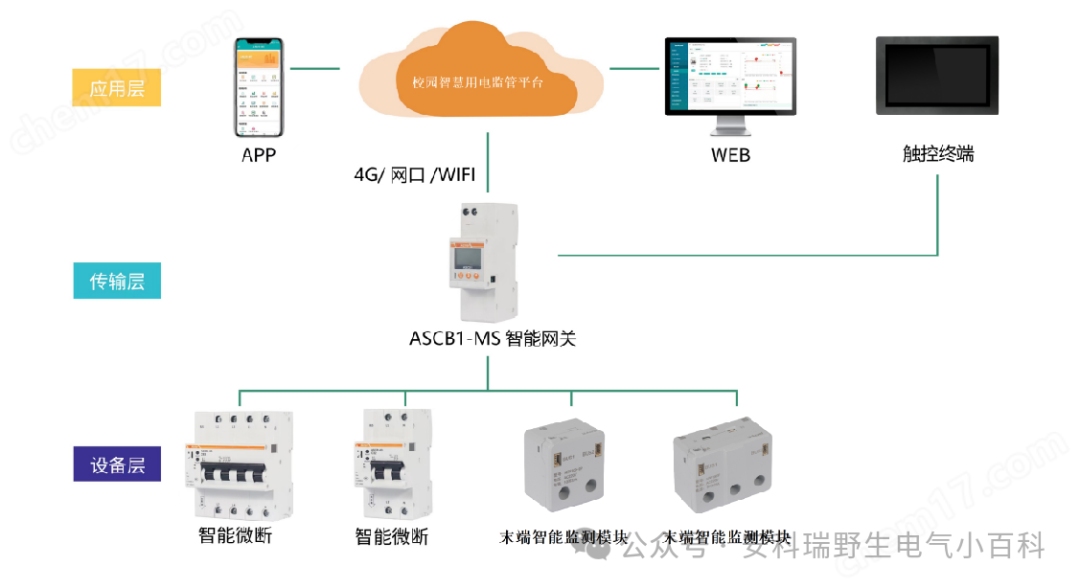

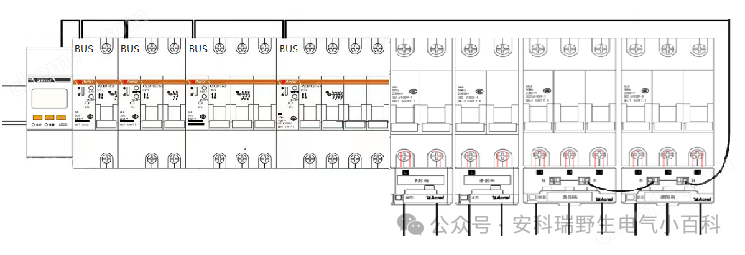

末端组合式智慧用电系统组网

集成度高：保护，计量，控制一体化，实现设备的高集成化；

安装便捷：设备体积小，安装方式与传统空开基本无异，适应各类安装环境，应用场景范围广阔；

降低成本：设备的高集成化，大大节省了人力施工布线与多种设备的采购成本；

效率提升：设备端，网页端，手机端三端设备状态同步显示，用户可随时随地监控设备，平台及时更新能耗环比统计分析，方便用户快速制定节能方案；
