随着我国太阳能光伏行业的快速发展，光伏组件性能得以不断提升，但行业市场竞争激烈，业内生产活动缺乏监管规范。常见光伏方阵绝缘故障，且多由安装工程施工过程引起，如布线安装导致线缆绝缘层破损、光伏板安装中受损破裂、连接端子质量问题。

因此，在光伏发电工程建设中，需要严格依照相关标准指导和规范光伏发电工程的验收，正确评估和控制光伏方阵的绝缘性能确保系统的可靠运行，降低电气故障的风险，对保障光伏电站安全生产和发电效率具有关键意义。

接下来，通过现场实际应用案例，了解HT专业的光伏系统电气安全验证和绝缘故障定位仪，探讨其如何为光伏发电工程的顺利验收提供有力支持。

了解到相关情况后，HT测试仪器的工程师推荐使用HT的1500V光伏系统电气安全验证和绝缘故障定位测试仪，并携带相应仪器到现场对疑似绝缘故障的组串进行了验证测试。

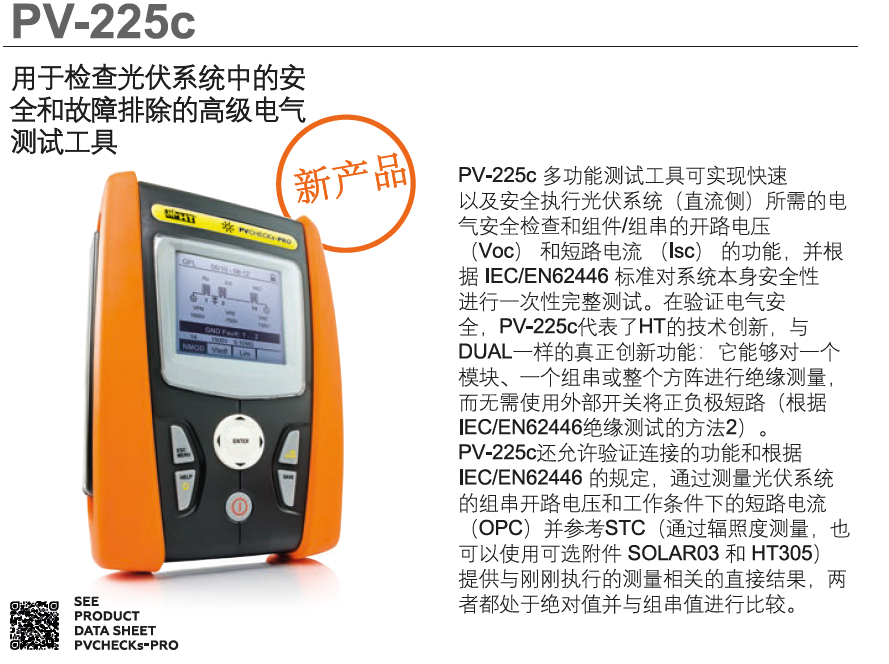

HT的测试仪器中具备1500V光伏系统电气安全验证和绝缘故障定位测试功能的仪器型号有：PV-255s和PV-225c，本次现场测试使用PV-225c进行测试。

测试过程：

(1) 断开待测组串与逆变器的连接。

(2) 仪器开机并进入绝缘电阻测试功能。

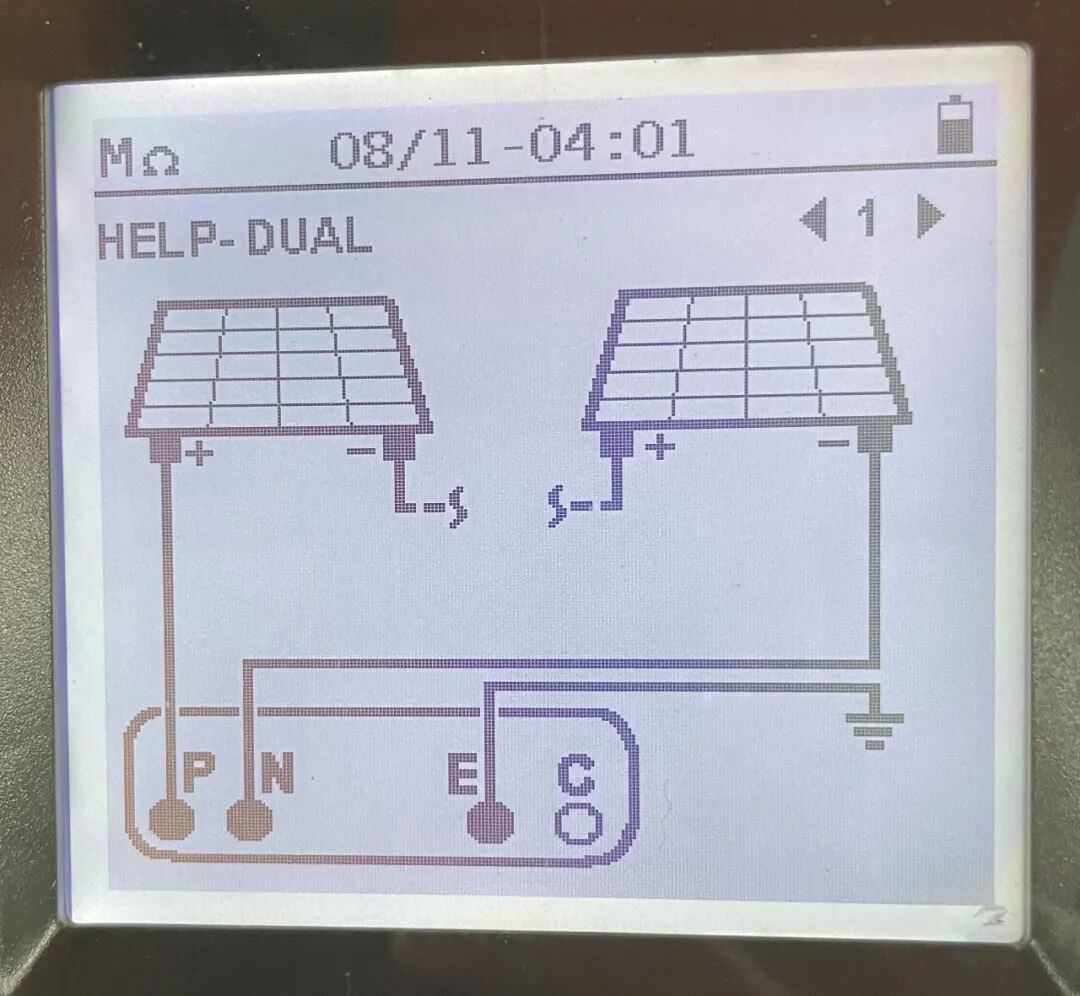

(3) 参照仪器的帮助提示进行测试线缆的正确连接。

(4) 仪器选择在PV测试模式（即DUAL模式），设置测试电压，一键启动后，仪器顺序进行组串正极对地、负极对地、正负极短路后对地的绝缘电阻测试。

(5) 记录并评估结果。

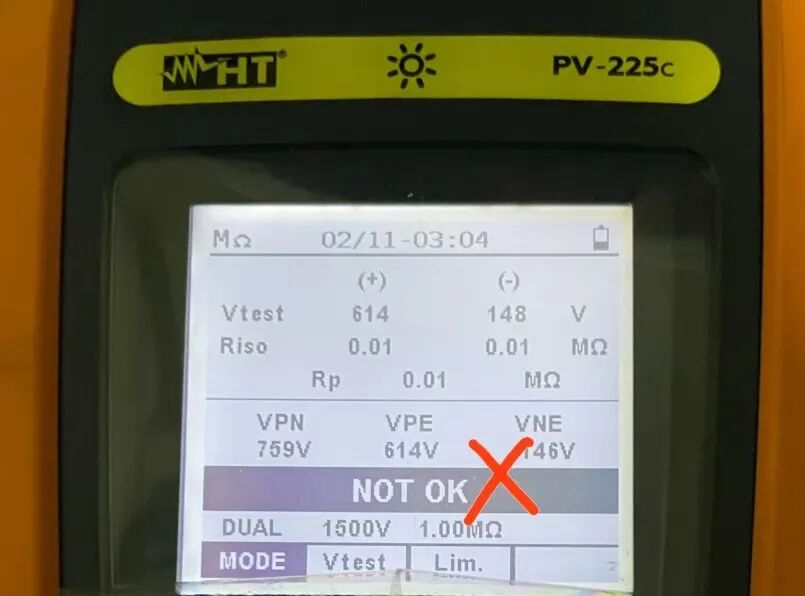

HT测试仪以的测试结果验证了疑似存在绝缘故障的10组串里，仅有3组串存在绝缘阻值不合格。

仪器工程师使用HT测试仪器创新的GFL（对地绝缘故障定位）功能，对绝缘阻值不合格的3组串进行绝缘故障定位，HT测试仪的定位出3组串的绝缘故障位置，如下图所示：

组串绝缘故障指示位于组件6-7间

组串绝缘故障指示位于组件19-20间

组串绝缘故障指示位于组件2-3间

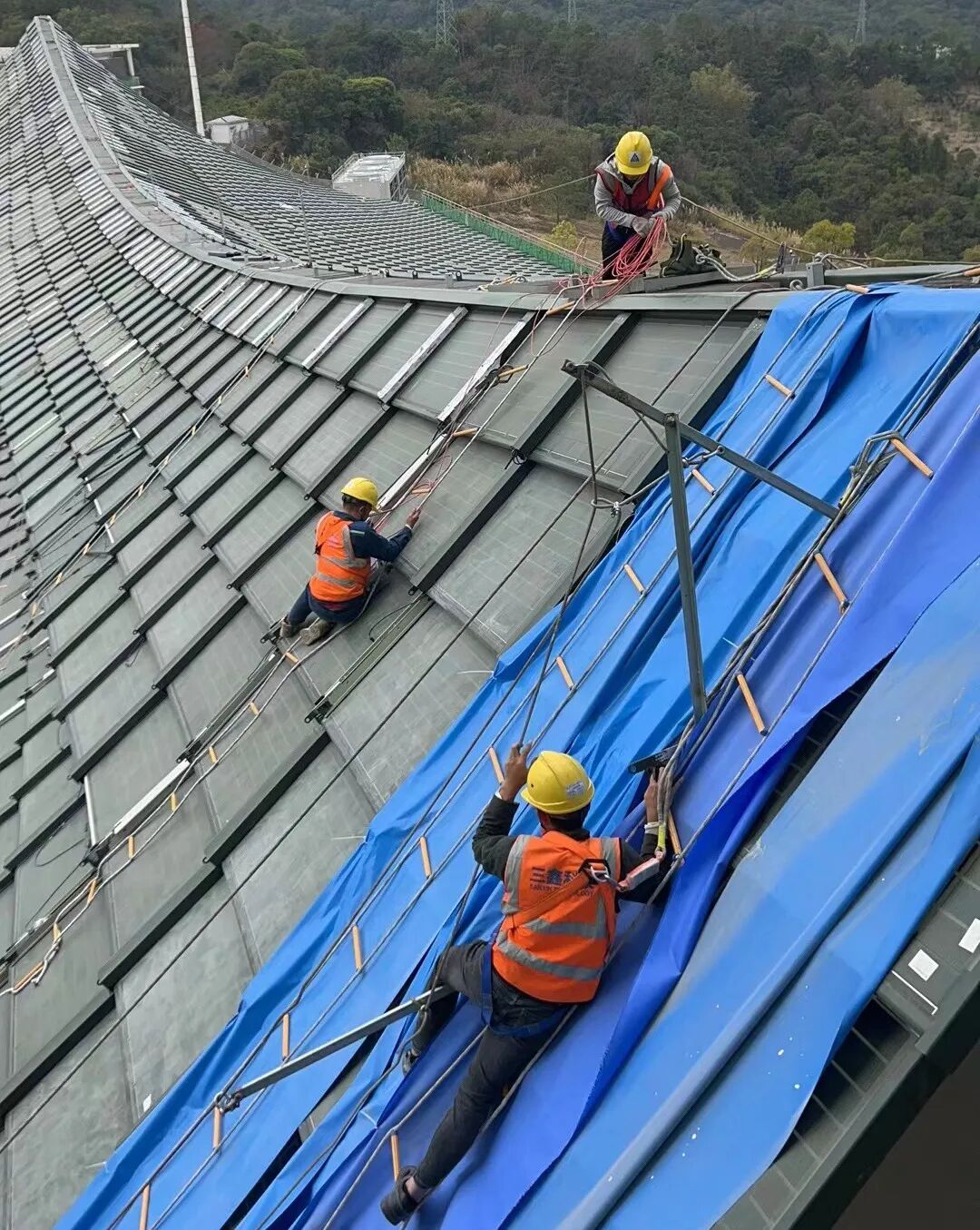

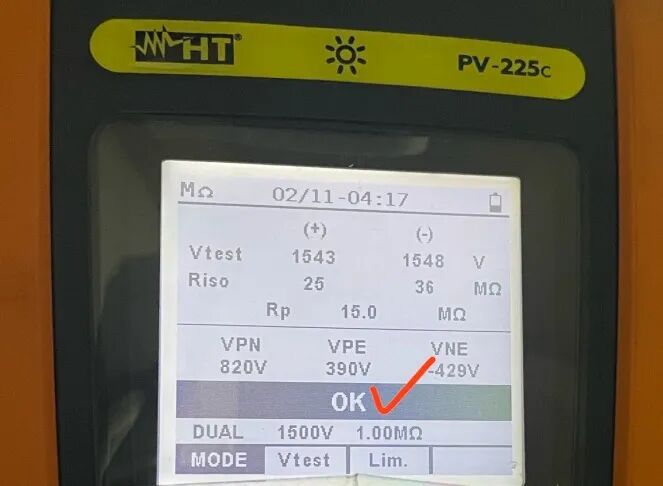

依靠HT测试仪器的绝缘故障定位指示，安排工程人员到场进行检修，工程人员查找到指示位置的MC4连接端子，进行了更换维修，继而使用HT测试仪器进行绝缘电阻值验证，最终将现存的绝缘故障问题解决。

HT测试仪器的1500V光伏系统电气安全验证和绝缘故障定位测试仪以专业的测试结果得到了光伏发电工程用户的高度认可，特别是其创新的对地绝缘故障定位（GFL）功能更是为检测人员提供了光伏系统组串上可能存在的单个绝缘故障的精确位置，完美地解决了光伏发电工程施工上的老大难问题，获得了光伏发电工程用户的极力赞誉。
