1. 故障电弧的概念以及危害

故障电弧是由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。

故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时，其温度可高达3000 ℃左右，并伴随有金属喷溅物，足以引燃任何，引发电气火灾，对群众的生命财产造成危害。

2. 项目介绍

故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧（包括故障并联电弧、故障串联电弧）进行合理的检测，当检测到线路中存在引起火灾的故障电弧时，显示单元可以进行现场的声光警报，并将警报信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。可适用于医院、养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

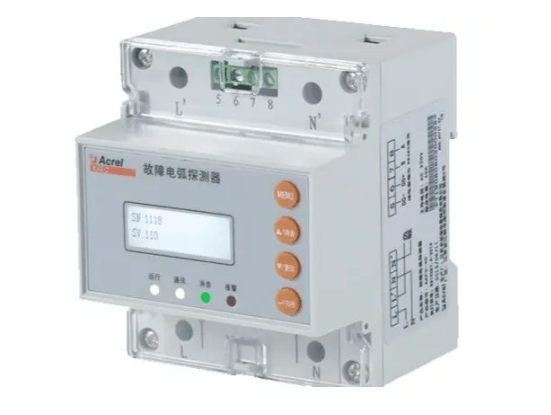

3. 产品外观

4. 功能

● 支持 1路剩余电流,外接漏电互感器

● 支持 4路温度,外接温度传感器

●支持 32路故障电弧,外接故障电弧传感器

●支持 2DI，2DO

●声光警报，LCD点阵液晶显示

●导轨式安装，4模

●485通讯，可连接电气火灾主机

●1路二总线，连接故障电弧探传感器

●可选配4G上传功能
