在气锤没有通入压缩空气（3-6kg/cm2）的状态下，磁性活塞借助强磁力贴紧固定在基板上。电磁阀通电时，压缩空气流入气锤本体，在体内压力增高，当大于磁力时，磁性活塞高速脱离基板，由于强磁力的反作用力产生很强的反击力，高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着的粉尘，电磁阀停止通电时，压缩空气排出，于是借助返回弹簧将磁性活塞缓慢上升再靠近基板，通过磁力密接在基板上回复到原始状态。
型号 | 使用压力 Kg/cm2 | 空气消耗量 L/回 | 冲击力 Kg.m/s | 重量Kg |
K32G | 3-4 | 0.042 | 2.6 | 2.2 |
K40G | 3-4 | 0.096 | 3.2 | 3.1 |
K63G | 4-4.5 | 0.38 | 12.5 | 5.8 |
K80G | 5-7 | 0.46 | 20.8 | 11 |
K100G | 9-10 | 1.01 | 30 | 21 |
K125G | 5.5-7 | 2.53 | 55 | 45 |
K160G | 5.5.-7 | 4.8 | 100 | 55 |

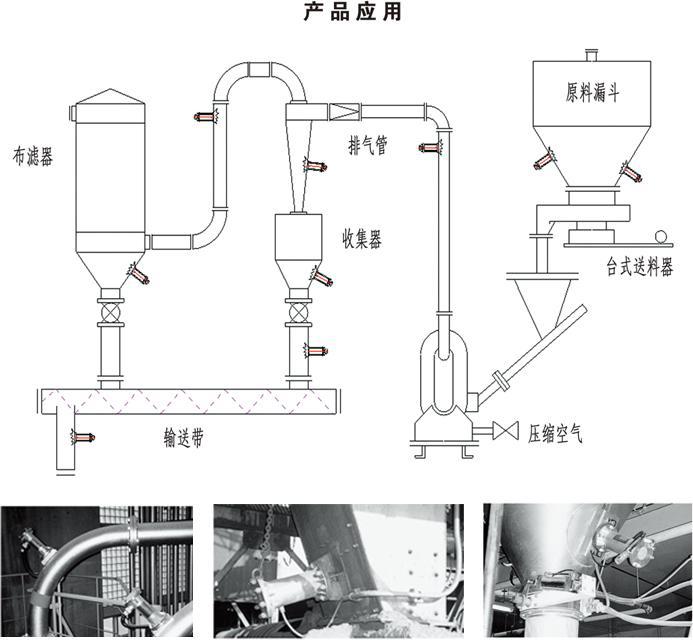

食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业、污染防治等工业。
1、不需要使用电源供应，防爆场内亦可使用。
2、体积小，安装容易，出力大小易控制。
3、种类齐全，使用者可依需要选用。
4、小型桶槽或管路内，是清除堵料的利器。
5、可瞬间停止或启动，无马达振动器的惯性现象，不会造成设备损坏。

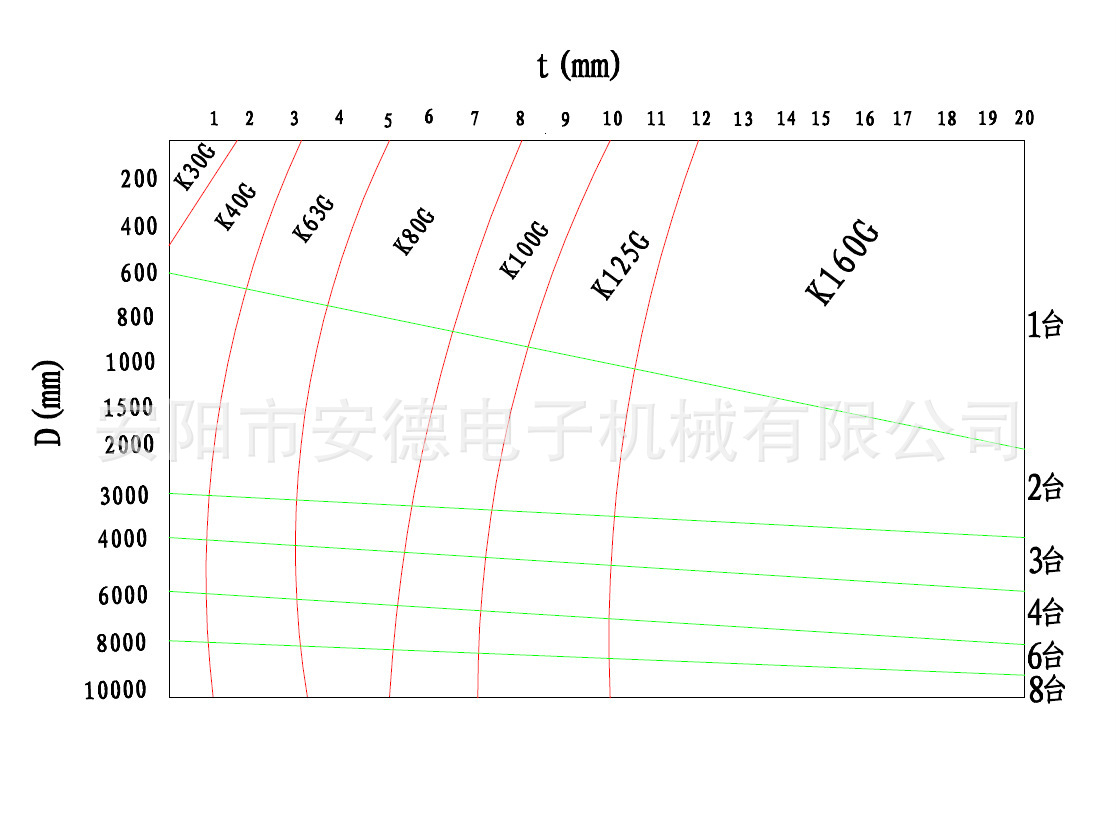

1、 根据料仓的直径和金属板厚度选用，见图1
2、根据物料的特性选用：含水率、堆密度（比重）、粒径等。

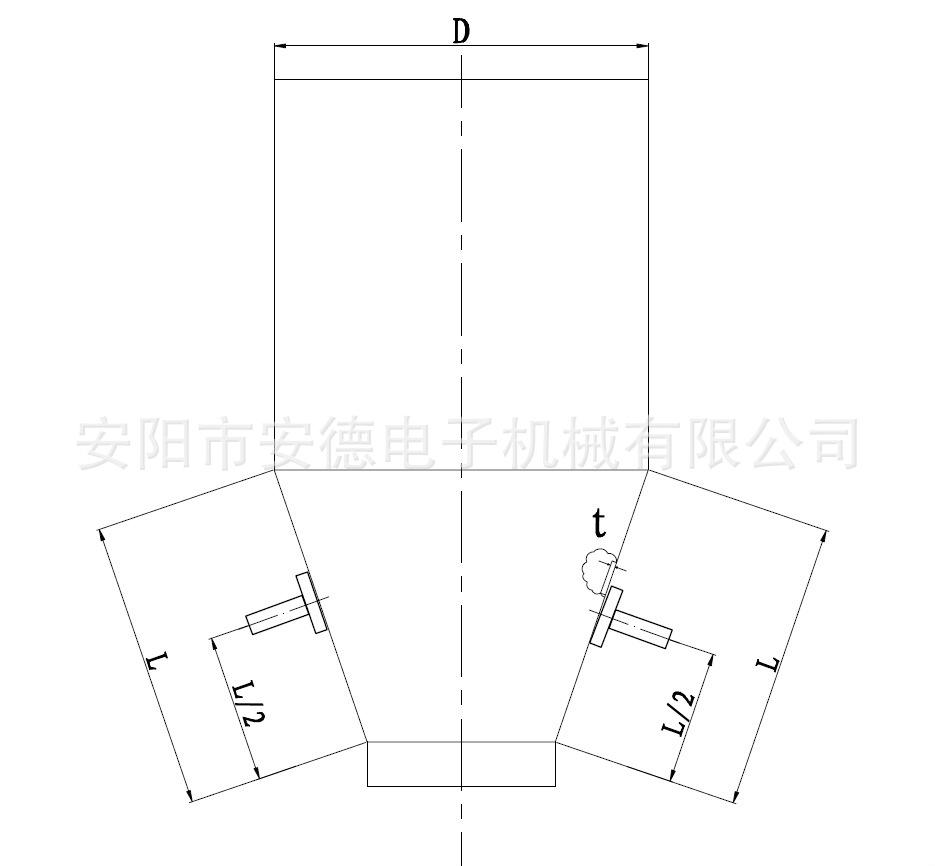

3、气锤的安装位置要合理：不合理的安装位置，既削弱了振动力，又损害了气锤本身。如图1，也就是不要对称安装，要交叉安装，另外不要少于L/3，否则影响振动力。
4、根据料仓形状选择，圆锥料仓安1台，角锥料仓安2台。实践证明角锥料仓比圆锥料仓振动效果差，传播效率低。
5、根据料仓的大小，容积选择。
一、安装
1、按照底座连接孔尺寸加工一件连接板，焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。（焊接时要采用断续焊）
2、无论是连接板还是槽钢，和气锤的接触面要平整，否则螺丝把紧时，使气锤缸筒变形导致停振。
3、用螺栓将气锤固定在连接板上。（要加平垫和弹簧垫圈）
4、将气源软管与气锤连接好，即可使用。
5、使用一段时间（最好是每周），要检查拉杆及法兰螺丝是否松动，要及时紧固，以延长气锤使用寿命。否则，拉杆容易断裂。
二、使用

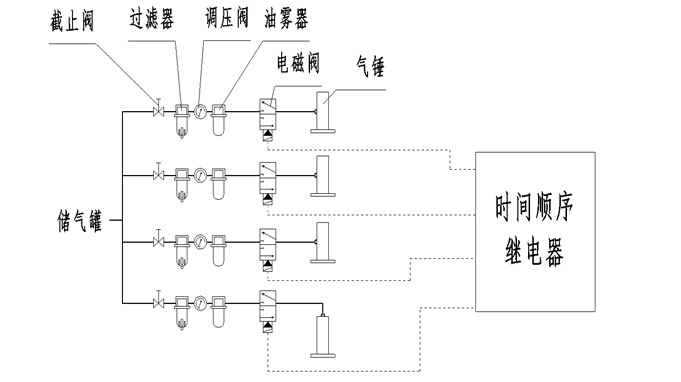

各种型号同时安装使用示意
若同时使用几台不同型号的气锤，可根据气锤使用时间调整时间顺序继电器。
本产品的功能主要是控制气锤按时间顺序工作，可控制1-20台气锤。
外壳：金属
工作环境温度：-10-60℃
电源：110/220VAC
显示方式：2位
保险：2A
消耗功率：3W

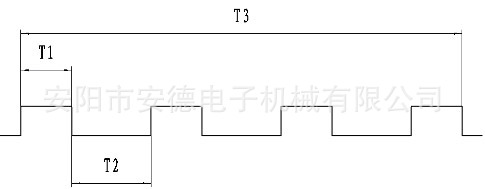

l 使用者可自由设定1-20路气锤的振动情况
l 时间间隔每路3-60秒
l 输出路数显示第一次输出从“00”开始，设定的路数即是最大的显示加“1”。 20路气锤的情况，按照顺序一次 动作一支，在20路工作完成后，自
动返回，从新开始。
常见故障 | 原因 | 排除方法 |
不启动 | 启动压力太低或流量不足 | 检查启动压力是否正常 |
配管不合理，管路太细 | 按照主管是支管两倍的原则调整 | |
系统堵塞 | 逐段检查、疏通 | |
进排气口安装错误 | 确认进、排气口 | |
选用电磁阀错误 | 电磁阀必须是二位三通阀，动作停止，需要排气，否则第二次起动无法进行 | |
安装前起振安装后不起振 | 安装时接触面不平整，扭紧螺丝时，造成缸筒变形 | 修平焊接槽钢或平铁板 |
振动力太小或无法启动 | 主管配专管太多，或主管与支管粗细一样 | 主管截面积不能小于支管截面积总和 |
振动杂音 | 固定螺丝松动 | 紧固螺丝 |
电磁阀杂音 | 电磁阀污染 | 清理杂物或更换 |
注：G为改进型气动敲击锤。
售后服务
安装及使用过程中如有问题，请致电安阳安德电子机械有限公司
电话：传真：手机：
：519817447 ：867339139
：dequanj@163.com网址：www.andedzjx.com
1）使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每周要再拧紧。
2）气动敲击锤用的压缩空气必须是含油空气，不得缺油或供油不足
