装配热电偶，无固定装置，放喷式，WRP-123是测量温度的传感器，常和揭示仪表、登记仪表和电子调剂器配套利用。构成过程扼制系统，以直接测量或扼制各种出产过程中0℃-1800℃范围内的液体，蒸汽温暖体介质以及固体表面的温度，安装容易，改换得体，压簧式感温元件，抗振功能好，测汩范围大，机械强度高，耐压功能好，普遍用于电力、火电、冶金、医学，化工、造纸、机械制造等工作。
装配热电偶，无固定装置，放喷式，WRP-123工作原理
装配热电偶，无固定装置，放喷式，WRP-123是基于赛贝克(seeback)效应，即两种不同成分的导体两端经焊接、构成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路地发生热电流，接上揭示仪表，仪表上就批复出热电偶所发生的热电流，接上揭示仪表，仪表上就批复同热电偶所发生的热电动势的温度值。
热电偶的热电动势将随着测量端温度递升而增长，热电动势的的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。安装式热电偶重要由接线盒、防御管、绝缘套管、接线端子、热电极构成大约构造，并配以种安装安宁装置构成。
产业报国,最佳产品服务. 菲勒电气
装配热电偶，无固定装置，放喷式，WRP-123特点
装配简单，
更换方便
压簧式感温元件，
抗振性能好；
测温范围大
机械强度高，
耐压性能好
装配热电偶，无固定装置，放喷式，WRP-123的结构
装配热电偶，无固定装置，放喷式，WRP-123主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，补偿导线并配几种安装主固定装置组成。补偿导线是特种导线，用于热电偶和二次（基地）仪表间的信号传输，能够消除热电偶冷端温度变
化引起的测量误差，保证仪表对介质温度的精确测量。用它们将热电偶与测量装置联接，以补偿热电偶连接处的温度变化所产生的误差，补偿导线应因芯线合金丝材质不同分为延长型和补偿型两种，而绝缘包覆层有塑料、氟塑料、玻璃纤维及带金属屏蔽电缆结构型式等。
热电偶补偿导线标准：GB/T4989-94
热电偶补偿电缆标准：Q/320831SQL07-96
产业报国,最佳产品服务. 菲勒电气
装配热电偶，无固定装置，放喷式，WRP-123主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

可选型号： B型、S型、K型、E型热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
产业报国,最佳产品服务. 菲勒电气

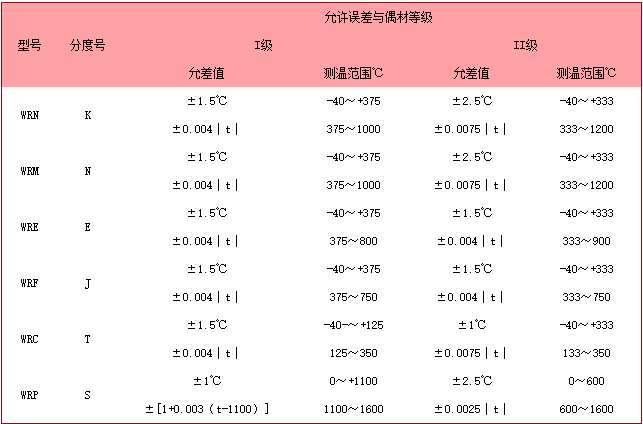

装配热电偶，无固定装置，放喷式，WRP-123测量范围及允差

常温绝缘电阻
装配热电偶，无固定装置，放喷式，WRP-123在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
产业报国,最佳产品服务. 菲勒电气

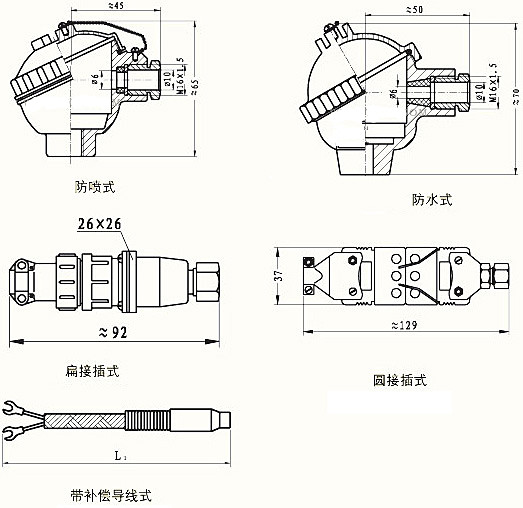

装配热电偶，无固定装置，放喷式，WRP-123接线盒形式

产业报国,最佳产品服务. 菲勒电气

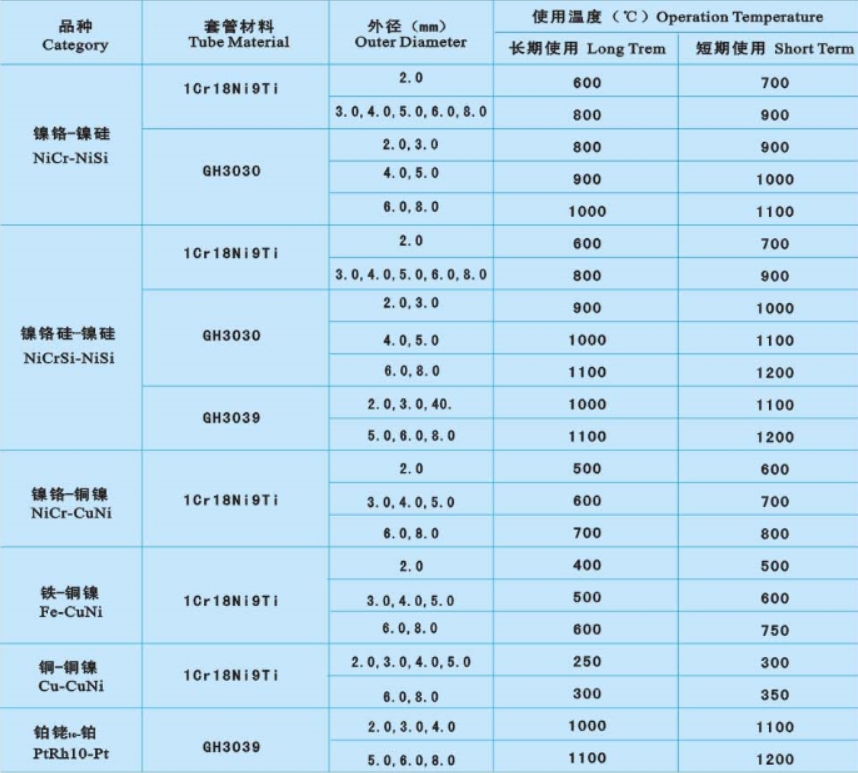

装配热电偶，无固定装置，放喷式，WRP-123推荐使用温度

产业报国,最佳产品服务. 菲勒电气

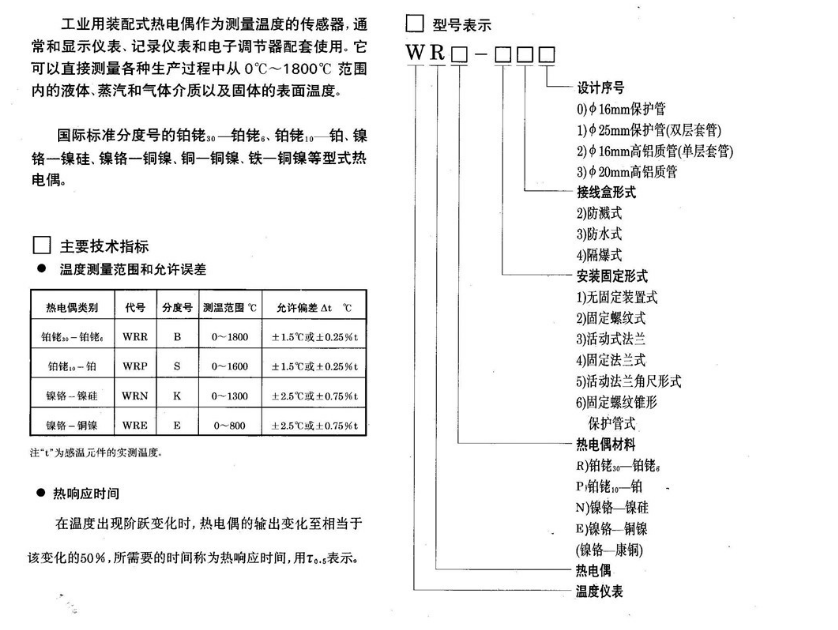

装配热电偶，无固定装置，放喷式，WRP-123型号命名方法

您也可以联系我们，我们帮您选型。
