AcrelEMS-SEMI电子工厂能效管理系统集变电站综合自动化、电力监控、电能质量分析及治理、电气、能耗分析、照明控制、设备运维于一体，为建立可靠、的能源管理体系提供数据支持。

1. 1.配电结构

芯片制造工厂电源可分为三类即：公共电网电源、柴油发电机备用电源和 UPS 电源。国内企业通常会分别简称为：市电、E 电和 U 电。 工艺生产负荷按其对于电源可靠性要求的重要性可分为3个等：1关键负荷、2 关键负荷及3关键负荷，重要性是逐步升高的。

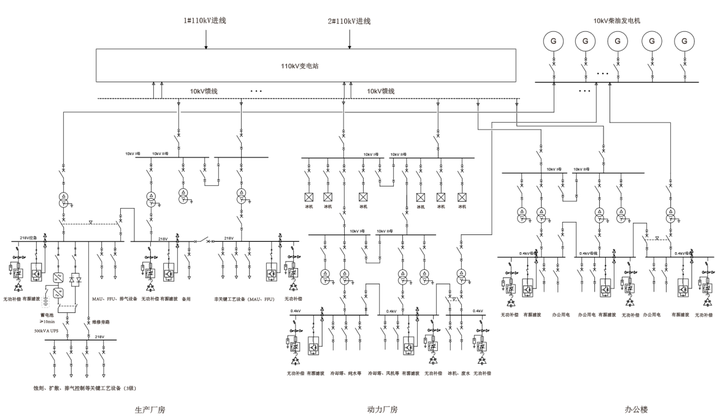

以下为一个半导体工厂的典型电气单线示意图(部分)，为了提高工厂供电可靠性，采用2路110kV电源供电，设立一座110/10kV变电站，配置2000kW/10kV柴油发电机作为后备电源，在0.4kV侧配置500kVA UPS用于3关键负荷和部分2关键负荷工艺设备供电。

2.工厂用电分析

每个芯片制造工厂工艺生产用电量与公用工程用电量比例不尽相同，通常工艺生产比公用工程用电量略低，但大致可以认为比例为 1：1的关系，即各占全厂总负荷的 50% 。植入、光刻、蚀刻生产过程中的机台设备、泵、高温炉及其它一些机械设备是工艺生产过程中的主要用电设备，而公用工程直接参与工艺生产的超纯水、工艺生产的冷却水、氮气及间接参与生产的建筑冷却的冷冻水、清洁干燥的空气是主要的用电大户。

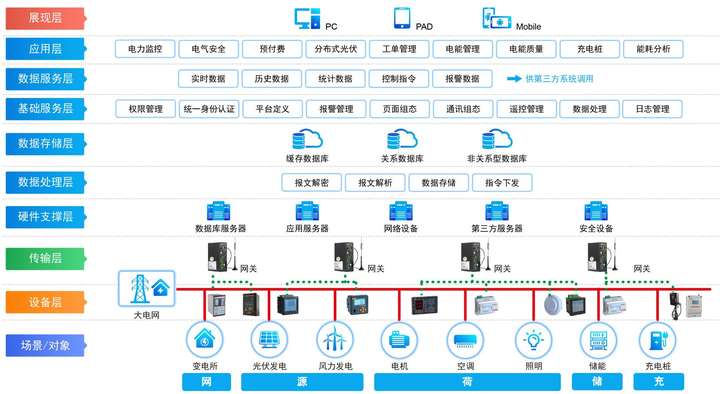

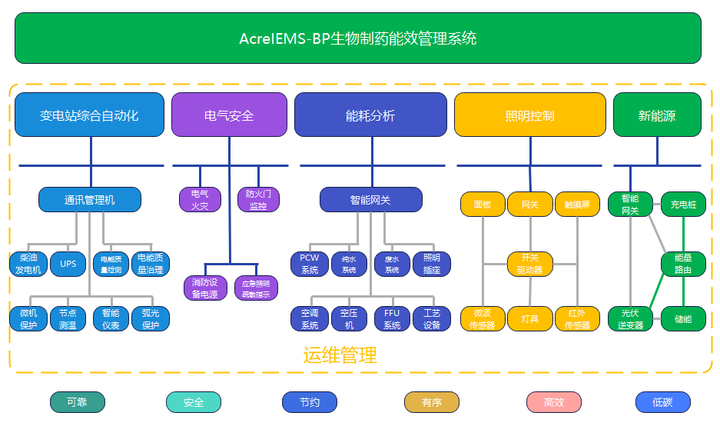

3.AcrelEMS-SEMI能效管理系统组成

4.AcrelEMS-SEMI提升重点

5.AcrelEMS-SEMI能效管理系统结构

6.系统特点

方便：基于HTML5页面开发，浏览器访问；多客户端访问；手机APP访问；语音播报；报警订阅；矢量图；分类分报警；报警联动工单；多种报警方式。灵活：跨平台部署（Windows、Linux及国产操作系统）；标题栏定义、页定义、图形配置、远程维护；菜单管理，个性化定制。

：数据加密；用户密码管理；遥控密码管理；操作记录。可靠：断点续传；数据压缩；失电报警。看板管理；刷新。设备全生命周期；菜单权限、功能权限、数据权限，权限管理；多语言；多主题；联动控制；视频联动；电气综合管理、集中监控、统一运维。

五、系统功能

变电站综合自动化

1.实时监控

实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS，包括遥控、遥信、遥测、遥调、事故报警及记录等；

2.关键供配电设备监测

监测变压器、柴油发电机、UPS的电流、电压、有功/无功功率、功率因数、负荷率、温度、三相平衡、异常报警等数据。

3.故障录波

系统具备故障录波、事件顺序记录，用于分析故障波形，协助分析故障原因并改进。关键供配电设备监测

4.电能质量监测

监测各进线回路电能质量，包括电压暂降、谐波畸变、闪变等数据波形记录，进而判断配电系统扰动方向。

5.电气

配置有源滤波装置和无功补偿装置对0.4kV侧电能质量进行补偿和治理，并监测有源滤波装置和无功补偿装置运行情况，确保电能质量符合生产要求。

6.消防设备电源监测及疏散指示

监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。

7.电气火灾监测

监测配电系统回路的漏电电流和线缆温度，实现对企业电气预警。

8.接点测温

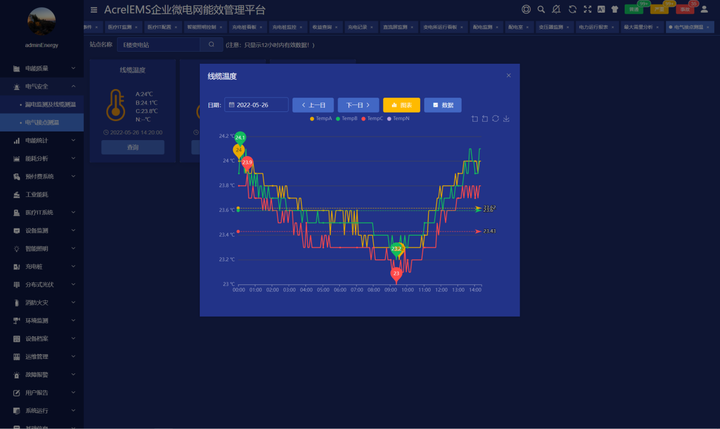

系统监测断路器、母排、线缆接头、密集型母线槽接点温度并实时预警。

9.降低能耗

10.运维管理

11.光伏电站运行实时监测

实时显示光伏电站一次接线图，光伏组串直流/交流侧实时数据

12.光伏电站收益分析

显示平台所接入的光伏电站所产生的的日/月/年/累计收益和对应减少的碳排放。

13.逆变器运行状态监测

显示单个逆变器详细数据，包括逆变器信息、实时发电功率、日/月/年发电量、收益、发电功率及发电量趋势曲线、直流侧和交流侧数据等。

14.其它功能

重点用能单位能耗数据

采集企业电、水、气、汽、煤等能源消耗数据，对各种能源消耗指标进行标准煤、碳排放指标等折标运算，清晰展示用能单位的能源消耗数据，支持手工填报，按照当地部门要求上传数据。

15.充电桩管理

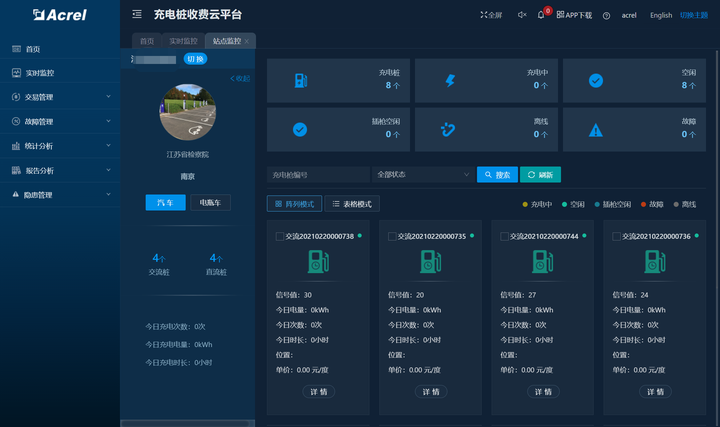

电动汽车和电瓶车充电桩管理，包括收费管理、资产管理。

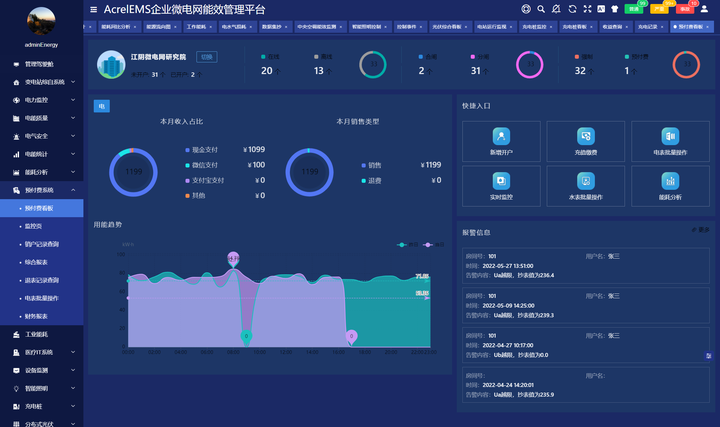

16.职工公寓管理

对厂区内职工宿舍进行负载管理，包括恶性负载识别管理、负载阈值管理，避免因为恶性负载引起火灾。对员工宿舍进行水电收费管理，支持、支付宝等缴费方式，采集职工宿舍能耗数据

六、典型硬件

1.边缘计算设备 ANet系列边缘计算网关

高性能平台：高性能ARM 32位处理器；嵌入式Linux操作系统128M以上内存；可扩展32G外部存储；稳定可靠：电磁兼容4、硬件加密(国密算法SM1,SM4)、软件加密(AES)、宽温宽压工作；强处理能力：4万个数据点位处理能力；多平台数据上传；接口丰富：16个串口；以太网、Lora、Wifi、DI/DO/AI、4G；扩展方便：自定义总线扩展协议；按需扩展串口、DI/DO/AI、4G、硬件加密、GPS；

协议丰富：设备侧：ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、IEC103/104、OPC UA、BACNET等；平台侧：ModbusTCP（主、从）、104（主、从）、DGJ08-2068-2012上海建筑能耗、DGJ32/TJ111-2010江苏建筑能耗、扬州、常州、杭州、广西河池等地省市能耗、宁夏电力需求侧、安科瑞运维云、预付费云协议、华云104协议、SNMP、MQTT协议、OPC UA、IEC 61850、Q/GDW 376.1等；边缘计算：虚拟数据求和、数据二次计算（加减乘除）、逻辑控制（梯形图绘制）断点续传、数据冻结、失电报警；多报警设置、协议解析、规约转换；

远程管理：远程配置、远程监视、远程升；应用丰富：综合能源管理、电力需求侧、泛在电力物联网、新能源、自动化、物联网

2.中压保护监测设备 AM系列微机保护测控装置

AM系列微机综合保护装置具有强的数据处理、逻辑运算和信息存储能力，可为35kV及以下电压等的进线、馈线、变压器、高压电动机、高压电容器等对象提供过负荷、低电压、过电压、热过载、非电量等保护功能。

装置具有完善的事故分析能力，包括SOE事件记录、故障录波记录等。方便的根据现场变化调整保护设定值，使平台可远程监视和控制配电回路运行状态，提高配电和用电可靠性。

3.电能质量在线监测装置

APView500电能质量在线监测装置遵循的电能质量标准，实时监测电压偏差、频率偏差、三相电压不平衡、电压波动和闪变、谐波等电能质量，记录各类电能质量事件，记录事件发生后的波形，辅助用户分析电能质量发生的原因，为后续的电能质量治理方案提供数据基础；

4.弧光保护装置

在中压母线，中压柜运行过程中很可能由于的操作失误、接头松脱、动物侵入，以及长时间运行后PT绝缘老化、套管老化导致严重短路故障。对于中压母线未像高压母线那样安装母线差动保护，中压母线短路故障依赖上进线的后备保护切除，切除时间长，而根据测试结果数据，母线燃弧后 0.1s 就会燃烧，0.15s 后母线损毁，柜体在 0.2s 后爆炸。

ARB5母线弧光保护装置通过检测母线室弧光、进线电流判据（弧光判据+电流突变量判据）启动；单判据动作时间≤7ms、双判据时间≤20ms。ARB5母线弧光保护由弧光保护装置、弧光探头及塑料光纤和尾纤等构成。

5.开关柜综合测控装置

ASD500开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，分合闸回路完好指示、分合闸回路电压测量、预分预合闪光指示、电气节点无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

6.APM/DTSY/DDSY/ADW电能计量及分析

完善企业的计量体系搭建，建立三计量体系，追溯用能趋势和流向。提供多种类型的电能计量仪表，支持嵌入式、导轨式安装，RS485、Lora、4G等数据上传模式，可实现免布线、免停电施工。电能计量表计安装在主要配电节点、重点用能设备等处，系统实时采集用电数据，对用电数据进行逐时、逐日、逐月分析，并结合、行业标准，统计企业整体碳排放，为碳中和提供基础数据服务。企业用能总量数据和强度数据可上传至监管平台，满足碳排放监管要求。

7.智能电动机保护器 电动机保护器

ARD3M系列智能电动机保护器，采用单片机技术模块化设计，具有抗干扰能力强工作稳定可靠、数字化、智能化、网络化等,支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流 2-63 次分次谐波测量，分次谐波含有率及总谐波畸变率,安装在格栅清渣机、污水提升泵、回流泵、曝气风机、加药泵、浓缩压滤机、吸沙泵、吸泥泵等低压电动机控制柜或低压馈电柜，进行短路、过流、过载、起动超时、断相、不平衡、低功率、接地/漏电、te保护、堵转、逆序、温度等保护以及外部故障连锁停机，支持顺序事件记录功能，方便现场维护人员查找、分析故障原因，支持4～20mA模拟量输出，方便与PLC、软启、变频器等配合，实现电动机自动或远程控制。可选配抗晃电功能，支持短时波动电压或短时电压中断，满足条件时再启动电机，尽快恢复生产。

8.电能质量治理装置

通过智能电容（AZCL）进行无功补偿快速平稳提高功率因数；通过有源滤波(ANSin)进行谐波治理，避免谐波影响电网和其它工艺设备；改善水务配电系统三相不平衡，减少中性线电流；

9.电气设备 ASCP电气防火限流式保护器

当低压配电回路发生短路故障时，ASCP200电气防火限流式保护器能以微速度快速(＜150μs)限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，特别适合配套充电桩使用。

10.电气设备 限流式保护器演示效果

微断保护下，线路短路测试试验 现象：模拟线路短路，微断跳闸保护，短路点火星四溅。

限流式保护器保护下，线路短路测试 现象：模拟线路短路，保护器限流保护并报警，短路点无火星产生。

11.AAFD-40故障电弧探测器

当低压配电回路发生绝缘老化和隐性破损而产生微弱电弧电流时，设备会发出报警，可以接入平台，通过系统发出报警信号，适用单相0-40A的照明插座回路。

12. 电气火灾监测方案 电气火灾探测器

当电线由于机械损伤、年久失修而导致绝缘层老化破损、负荷大而发热使得绝缘层老化失效等原因，使得绝缘性能下降，导致电线与大地之间有不正常的电流通过，这种现象就是漏电，也称为“剩余电流”。泄漏电流流入接地点处形成发热现象，当流入接地点周围有易燃物时，经高温累积作用便会产生燃烧现象从而引发火灾。

ARCM系列电气火灾探测器可对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理，集成度高，体积小巧，安装方便，防范因泄漏电流而导致的电气火灾。

13.无线测温方案 ARTM系列电气接点在线测温装置

ARTM系列电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，提高设备保障，及时、持续、准确反映设备运行状态，降低设备事故率。

ATE400 CT感应取电无线温度传感器

ARTM-Pn无线测温装置

14.智能照明控制方案 智能照明控制

智能照明控制可实现照明灯具的单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，具有如下功能特点：节约能源；；智能化控制；减少维护费用；营造舒适的工作环境；延长灯具寿命
