STM32F407+USB3300 HS 高速 二合一开发板
点击次数：791
价格：￥350
更新日期：2020/8/7 14:51:56
生 产 地：中国大陆
产品型号：STM32F407
商家名片
郭**
联系我时，请说明是阿仪网看到的，谢谢!
- 电话: 07********716
- 手机: 18******764
- 微信:
- 交换名片后展示联系方式 → →
相关标签：STM开发板
详细内容
典型应用:
- USB I2C/SPI/CAN 设备
- I2C/SPI/CAN总线设备，芯片控制、调试
- I2C/SPI存储器数据读写
- 从机模式协助开发I2C/SPI主机程序
- 工业现场CAN网络数据监控
- CAN总线网络进行数据发送和接收
- 汽车CAN总线应用
- 脉冲计数器
- PWM信号输出
- 双串口/TTL（兼容RS485总线模式）
- 模拟电压测量，GPIO输入输出控制
产品性能：
- USB2.0传输速度达480Mbps,驱动免数字签名；
- 底层完全兼容Ginkgo系列适配器接口函数,出厂自带程序,支持用户二次开发(提供范例程序)，支持用户软件定制；
产品参数：
- USB总线供电，USB2.0通信接口；
- 2通道硬件I2C（标准模式），8通道软件I2C（GPIO模式），硬件I2C速率1.2Mbps，软件I2C速率400Kbps，总线速率任意可调；
- 高速硬件SPI1总线速率可达42Mbps 硬件SPI3总线可达36Mbps
- 支持CAN协议2.0A和2.0B，2通道CAN总线；
- 8路ADC（12bit）模拟电压信号（0～3.3V）测量，采样率可达1MHz；
- 80路GPIO，可配置为输入输出管脚，所有管脚兼容TTL电平
- 4路脉冲计数器输入通道，可对脉冲上升沿、下降沿进行计数
- 2路UART，可输出RS485总线控制信号（DE），波特率可达2.25Mbps；
- 8路PWM信号输出，输出占空比可调(0%～100%)，输出频率可调（1Hz～20MHz）；
- 安全电压范围：0~5V；
- 硬件部分尺寸：126mm x 95.5mm x 1.6mm，硬件部分重量：约50g；
- 工作稳定范围：40℃～85℃；
驱动实例

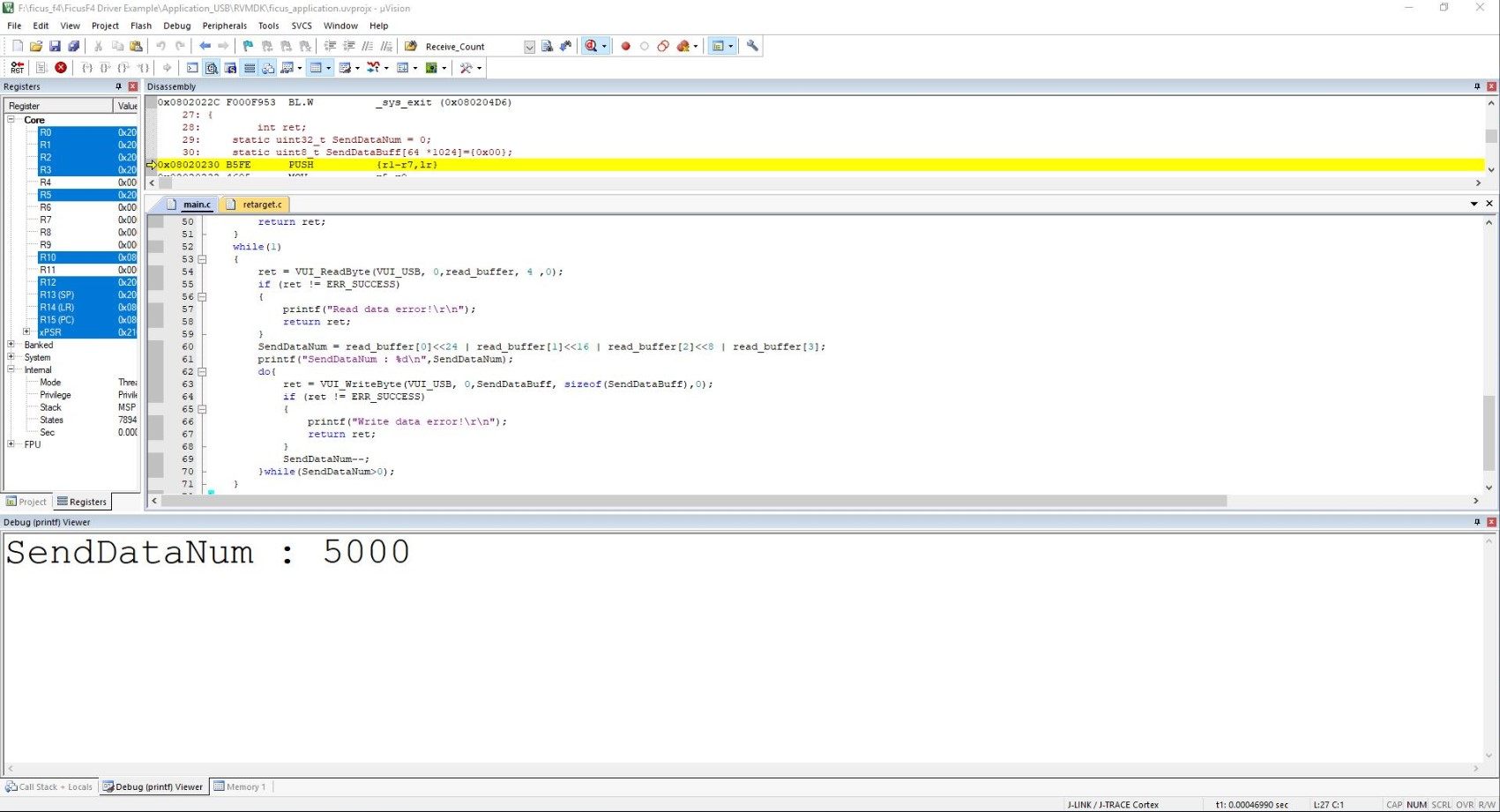

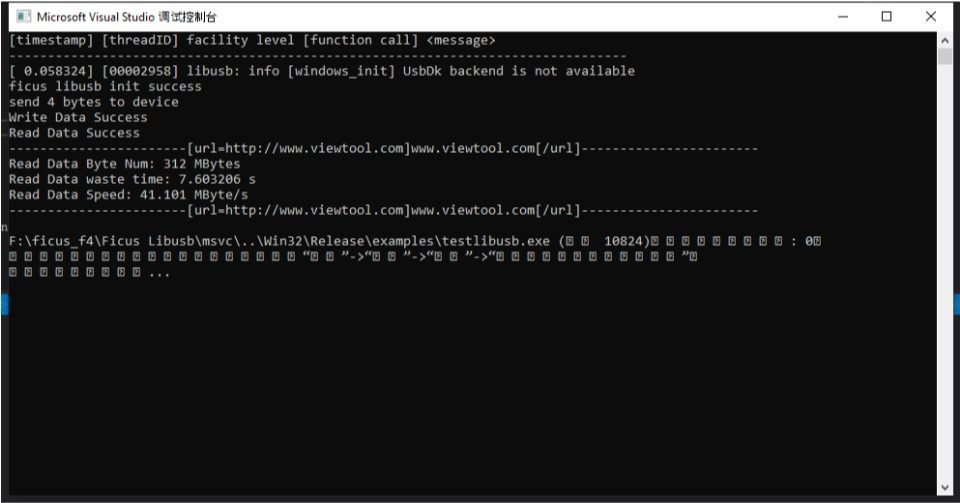

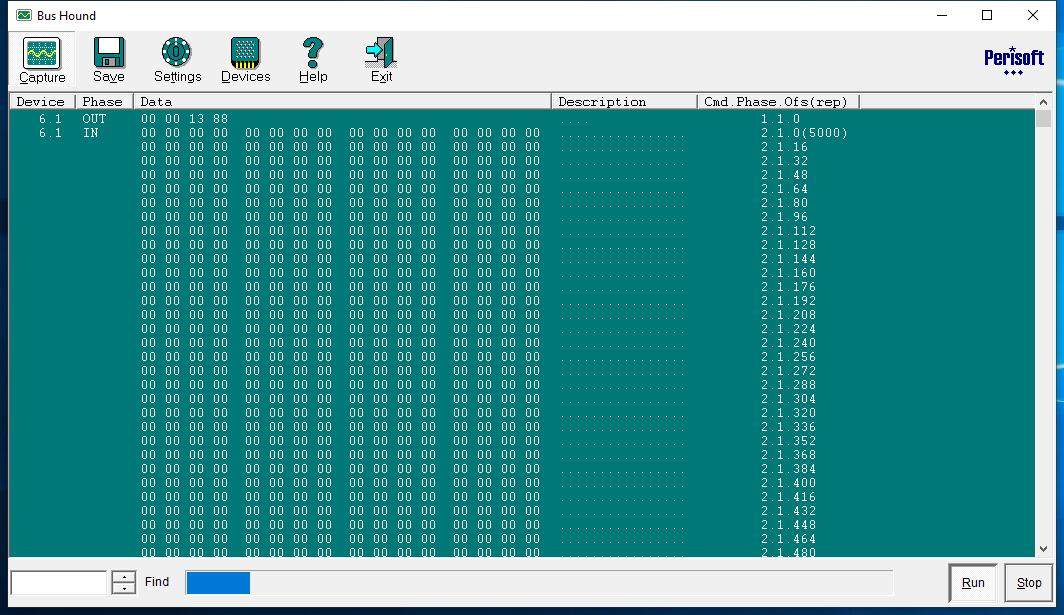

高速USB2.0与PC数据通讯测试实例

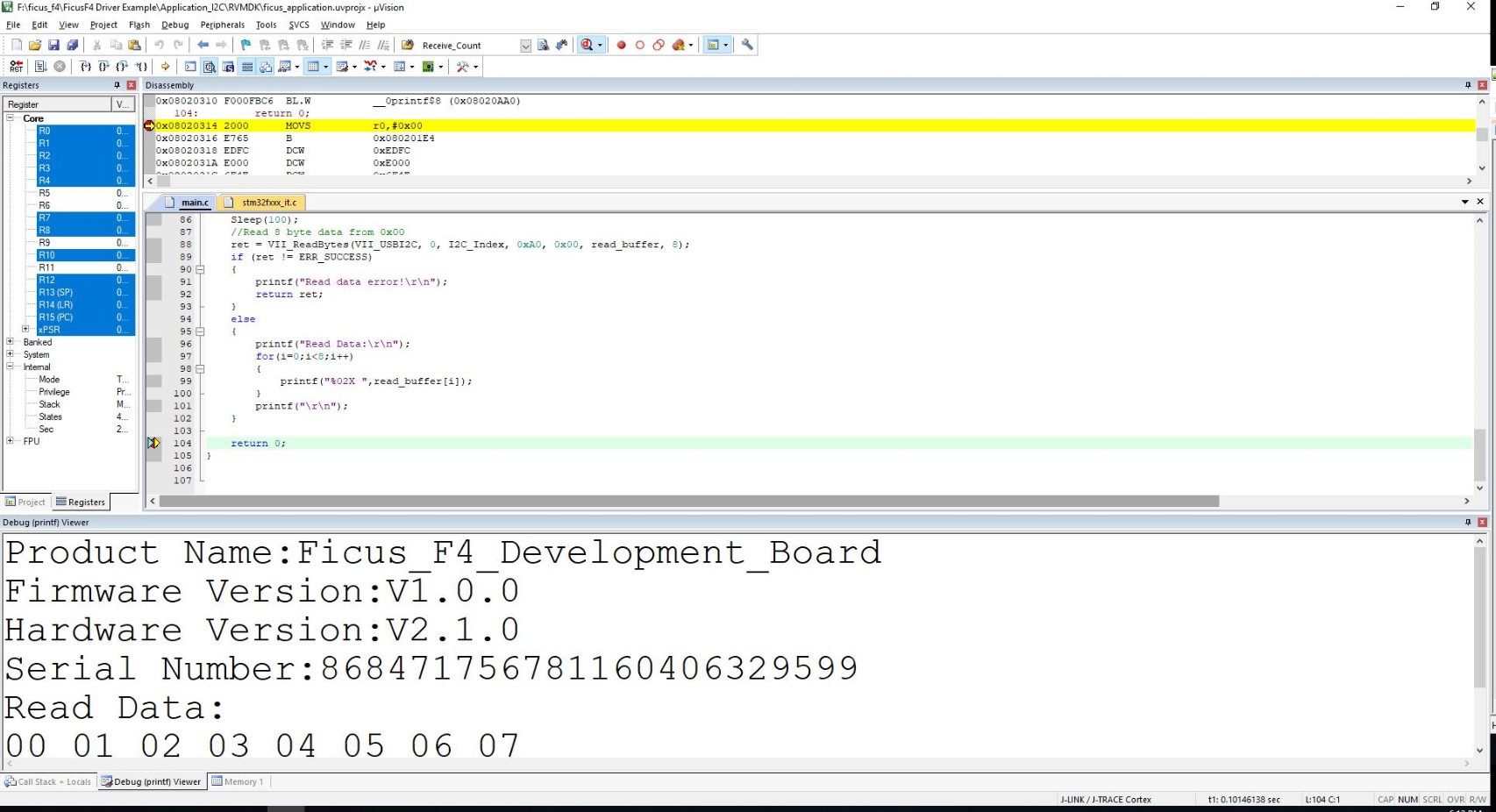

硬件I2C读写AT24C02 EEPROM存储器
硬件SPI读写W25Q32 FLASH存储器

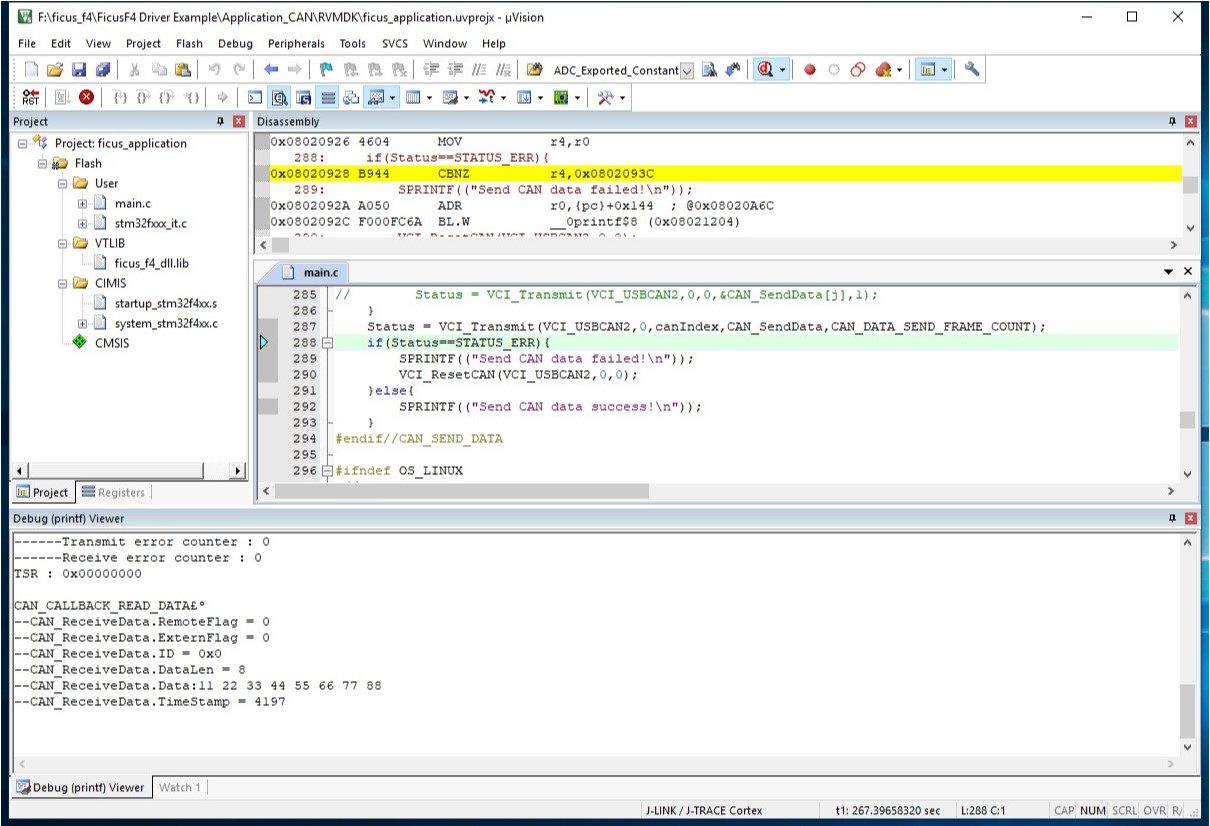

Ginkgo CAN设备与Ficus CAN通讯

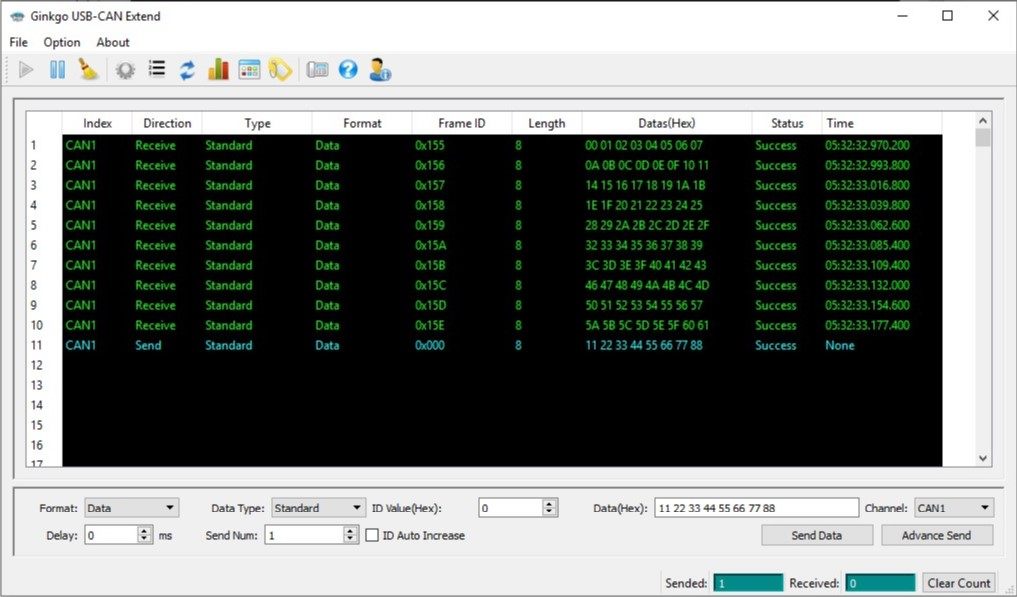

CAN应用实例直接反馈CAN总线读取到的数据

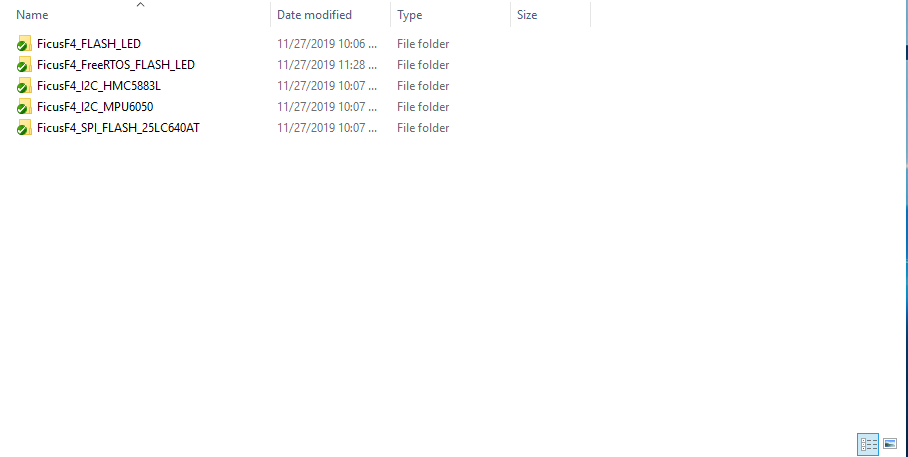

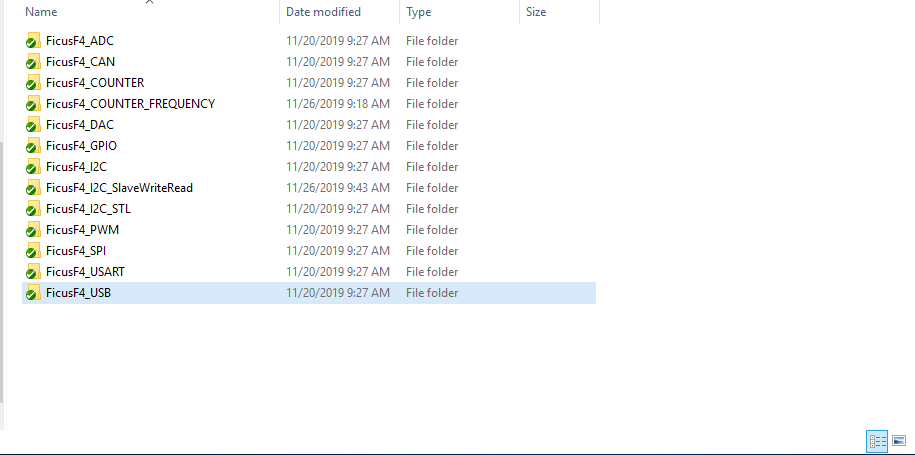

开源例程：(应用实例,持续更新)
特别注意事项：
- 本产品出厂的程序经过出厂测试,官网有底层驱动文件,方便用户直接下载；
- 本产品提供调试,下载接口.但不自带仿真,下载功能,亦不配送下载器；
- 本产品不包括调试仿真器，如有需要，请另行购买；
