STM32F105 I2C/SPI/CAN/ADC/DAC/PWM/GPIO/UART 开发板

概述：

• Ficus STM32F105是一个I2C/SPI/CAN/ADC/DAC/PWM/GPIO/UART模块接口（硬件及软件）的开发板
• 以STM32F105VCT6芯片为微控制器.
• 它支持扩展,并且提供可选模块板.
• 模块化和开放式的设计,使用户可以根据自己的应用场景设计模块板
• 支持Ginkgo 系列接口函数, 进行快速二次开发
• 提供开源例程, 方便用户调试驱动.
• 支持软件和硬件定制.

典型应用：

• USB I2C/SPI/CAN 设备
• I2C/SPI/CAN总线设备，芯片控制、调试
• I2C/SPI存储器数据读写
• 从机模式协助开发I2C/SPI主机程序
• 工业现场CAN网络数据监控
• CAN总线网络进行数据发送和接收
• 汽车CAN总线应用
• 脉冲计数器
• PWM信号输出
• 双串口/TTL（兼容RS485总线模式）
• 模拟电压测量，GPIO输入输出控制

• 全速USB2.0,驱动免数字签名；
• 底层完全兼容Ginkgo系列适配器接口函数,出厂自带程序,支持用户二次开发(提供范例程序)；
• 支持用户软件定制；

产品参数：

• USB总线供电，USB2.0通信接口；
• 2通道硬件I2C（标准模式），8通道软件I2C（GPIO模式），硬件I2C速率1.2Mbps，软件I2C速率400Kbps，总线速率任意可调；
• SPI总线速率可达36Mbps；
• 支持CAN协议2.0A和2.0B，2通道CAN总线；
• 8路ADC（12bit）模拟电压信号（0～3.3V）测量，最大采样率1MHz
• 80路GPIO，可配置为输入输出管脚，所有管脚兼容TTL电平；
• 4路脉冲计数器输入通道，可对脉冲上升沿、下降沿进行计数；
• 2路UART，可输出RS485总线控制信号（DE），最大波特率可达2.25Mbps；
• 8路PWM信号输出，输出占空比可调(0%～100%)，输出频率可调（1Hz～20MHz）；
• 安全电压范围：0～5V；
• 硬件部分尺寸：126mm x 95.5mm x 1.6mm，硬件部分重量：约50g；
• 工作稳定范围：40℃～85℃；

驱动实例：

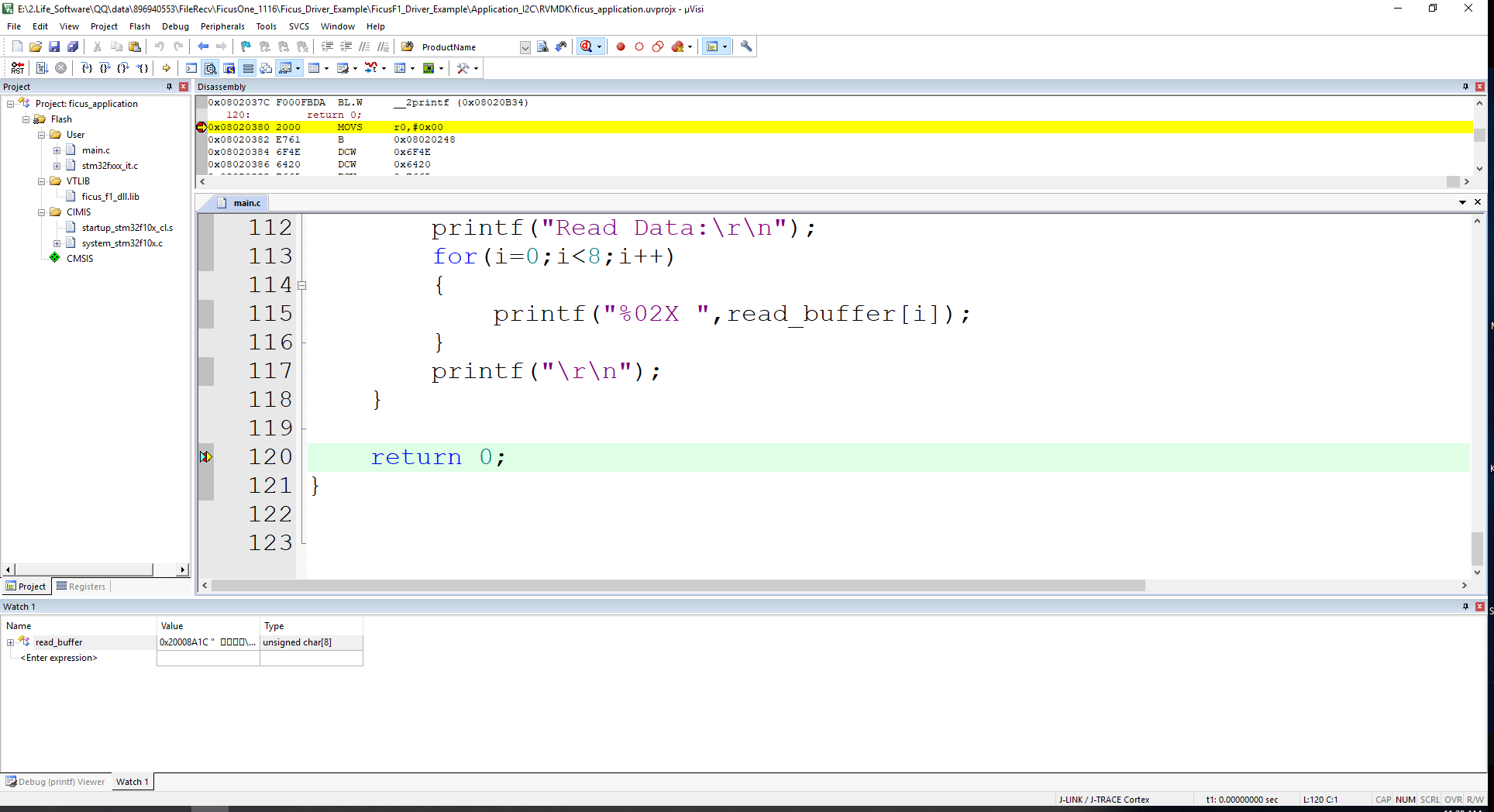

1.硬件I2C读写 AT24C02 EEPROM存储器

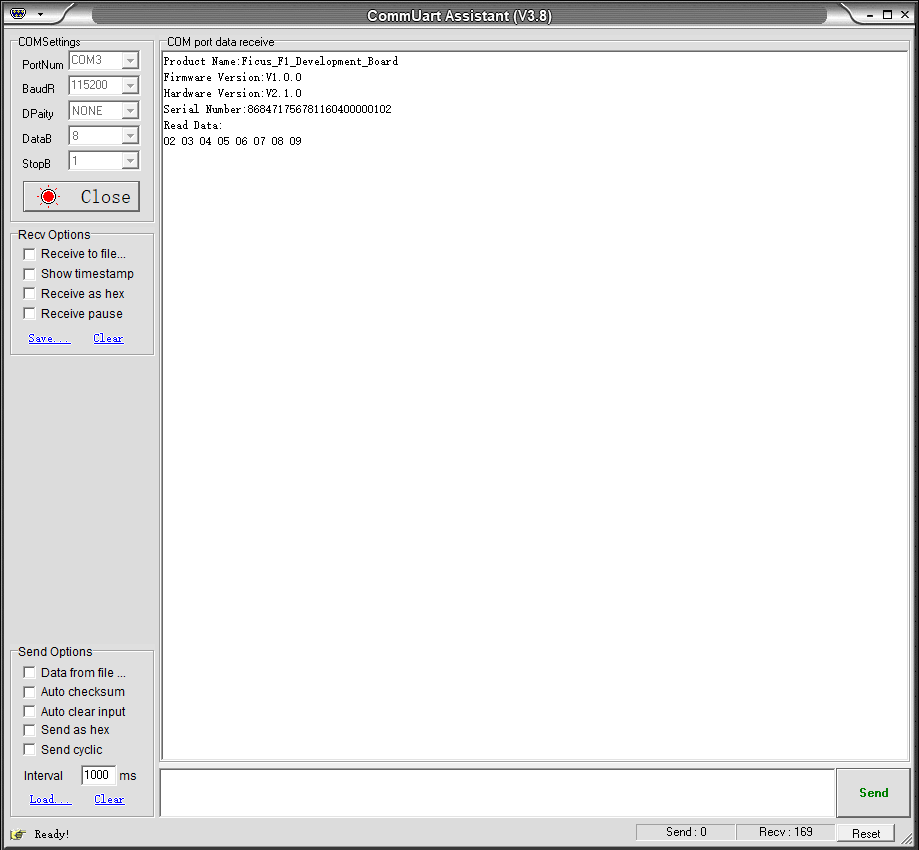

串口显示调试信息

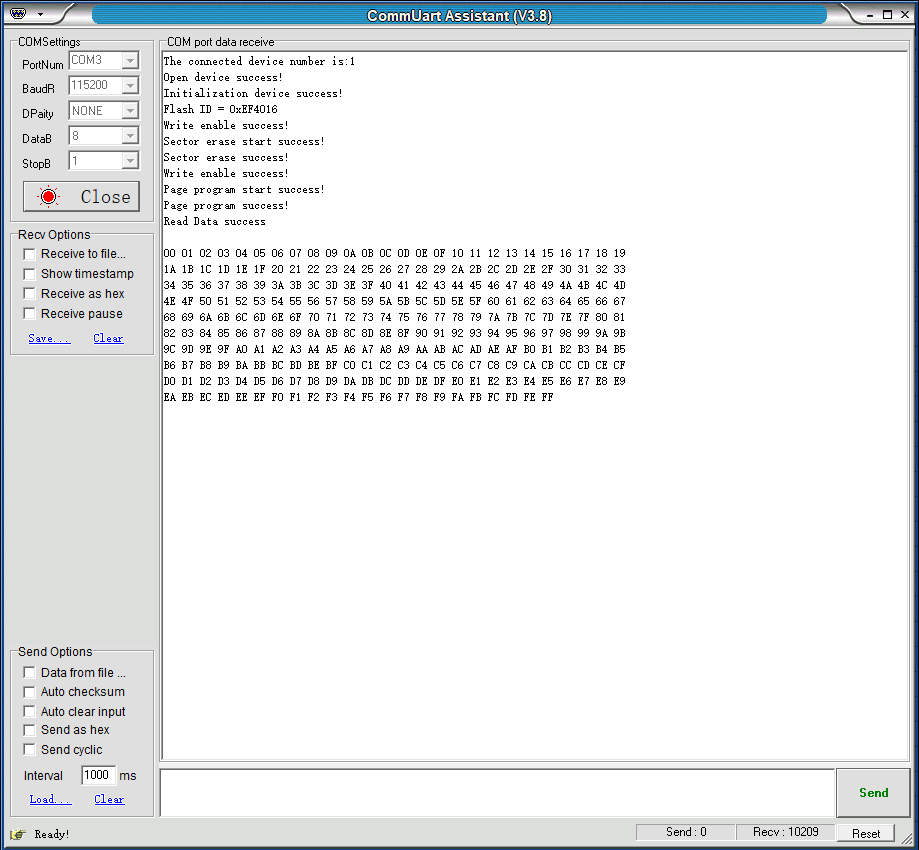

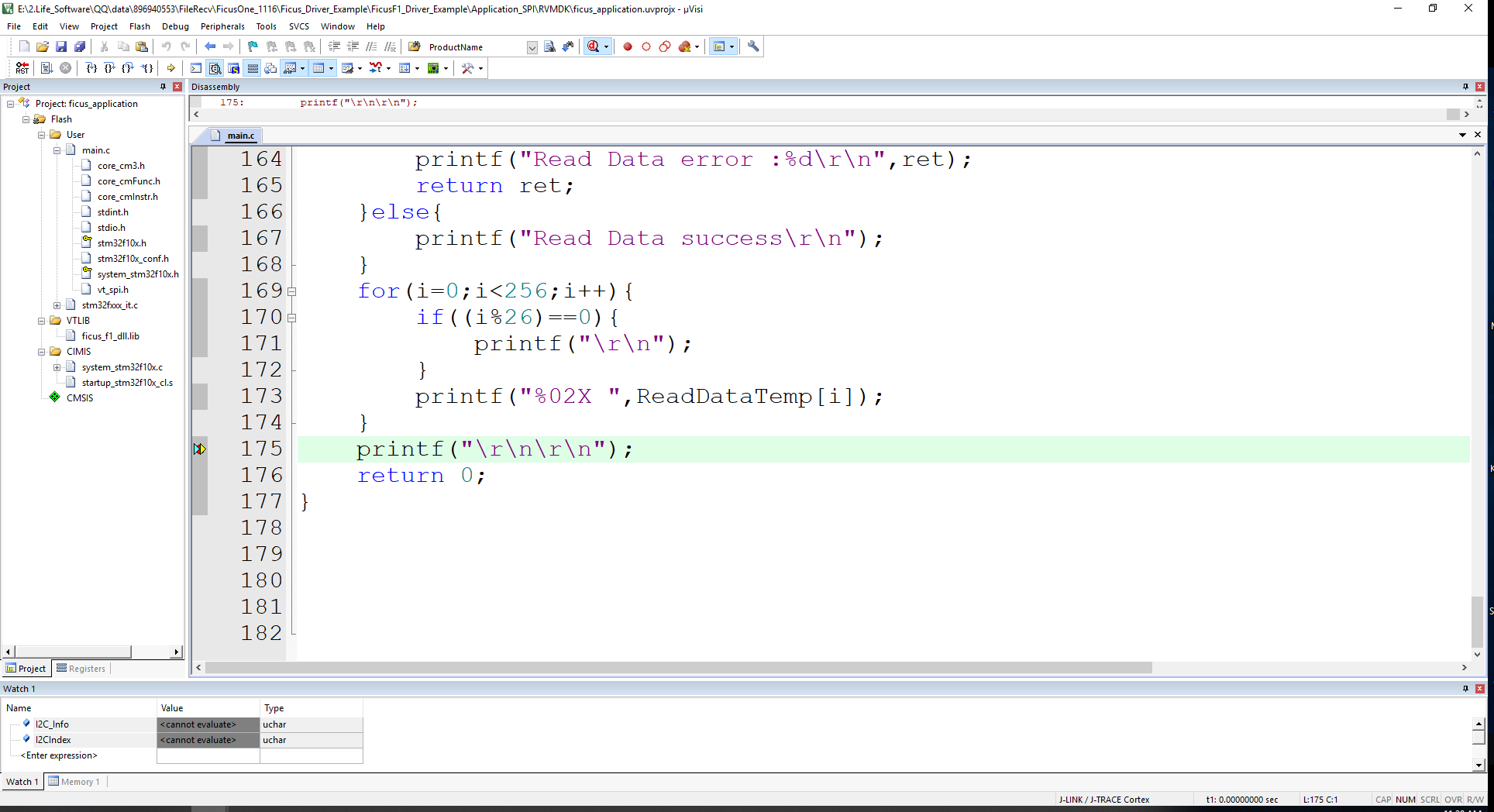

2.硬件SPI读写 W25Q32 FLASH存储器

串口显示调试信息

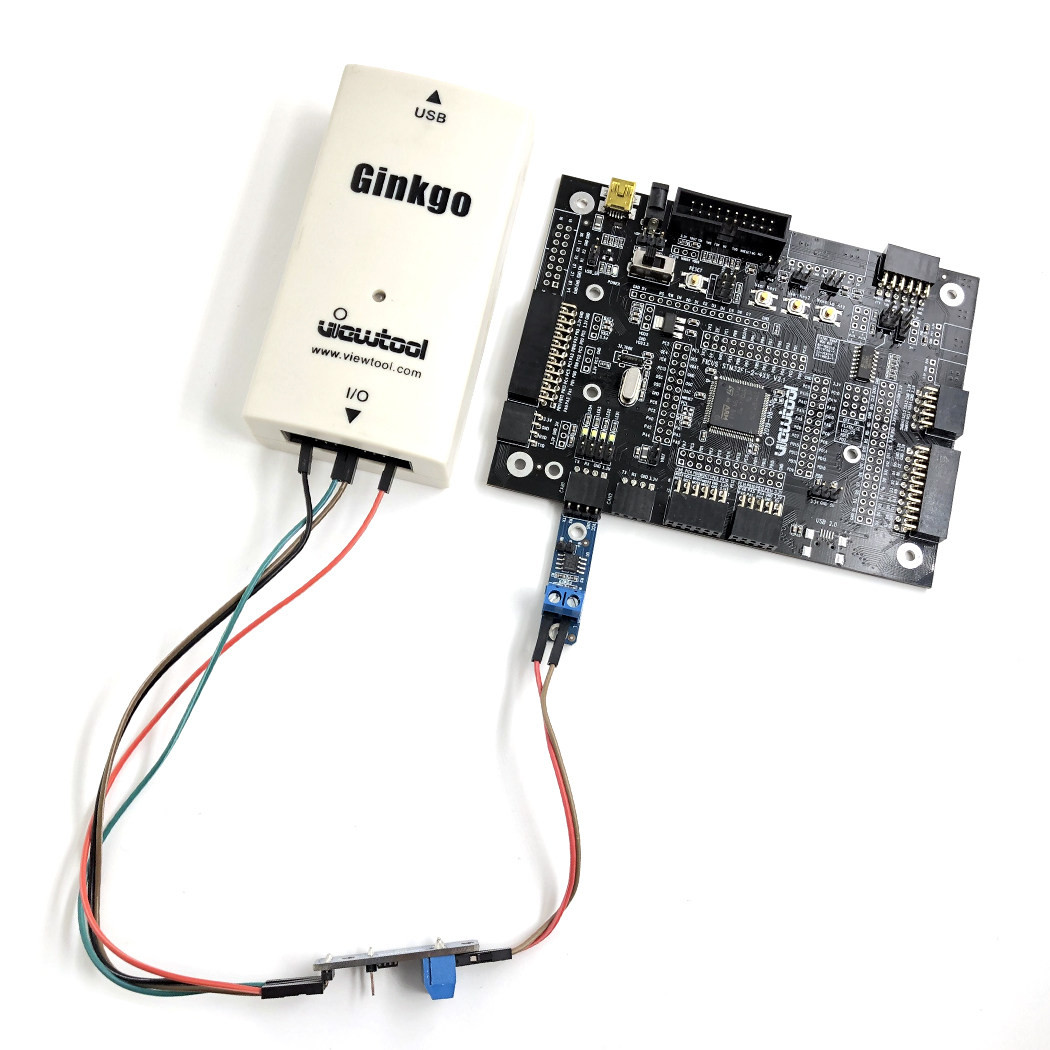

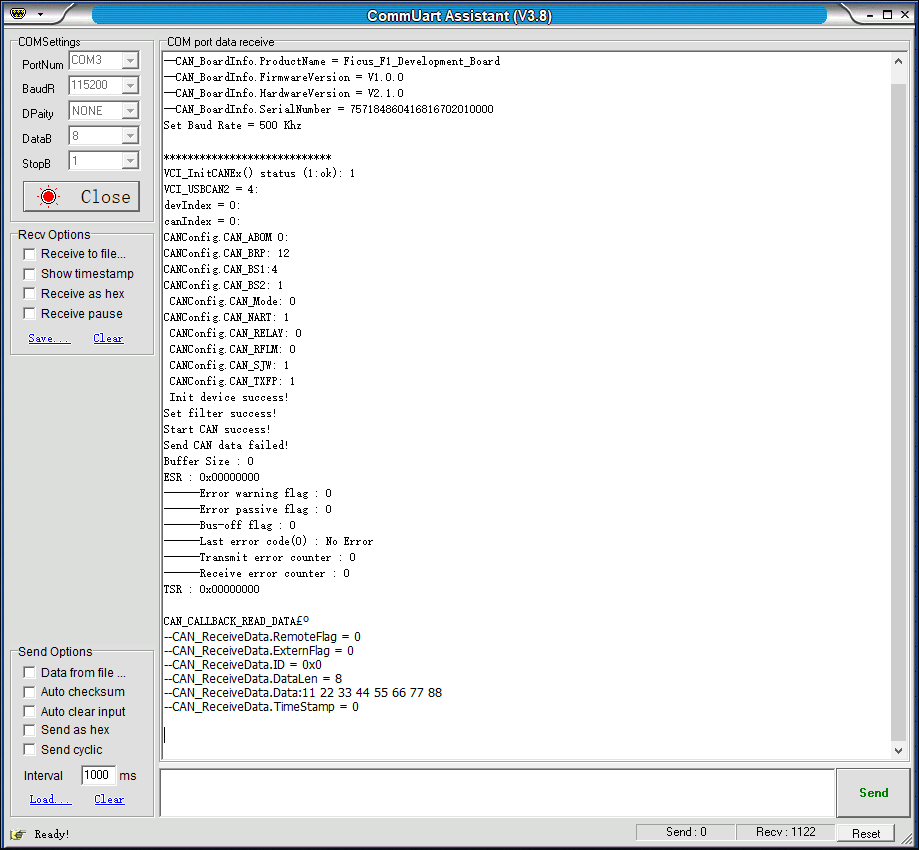

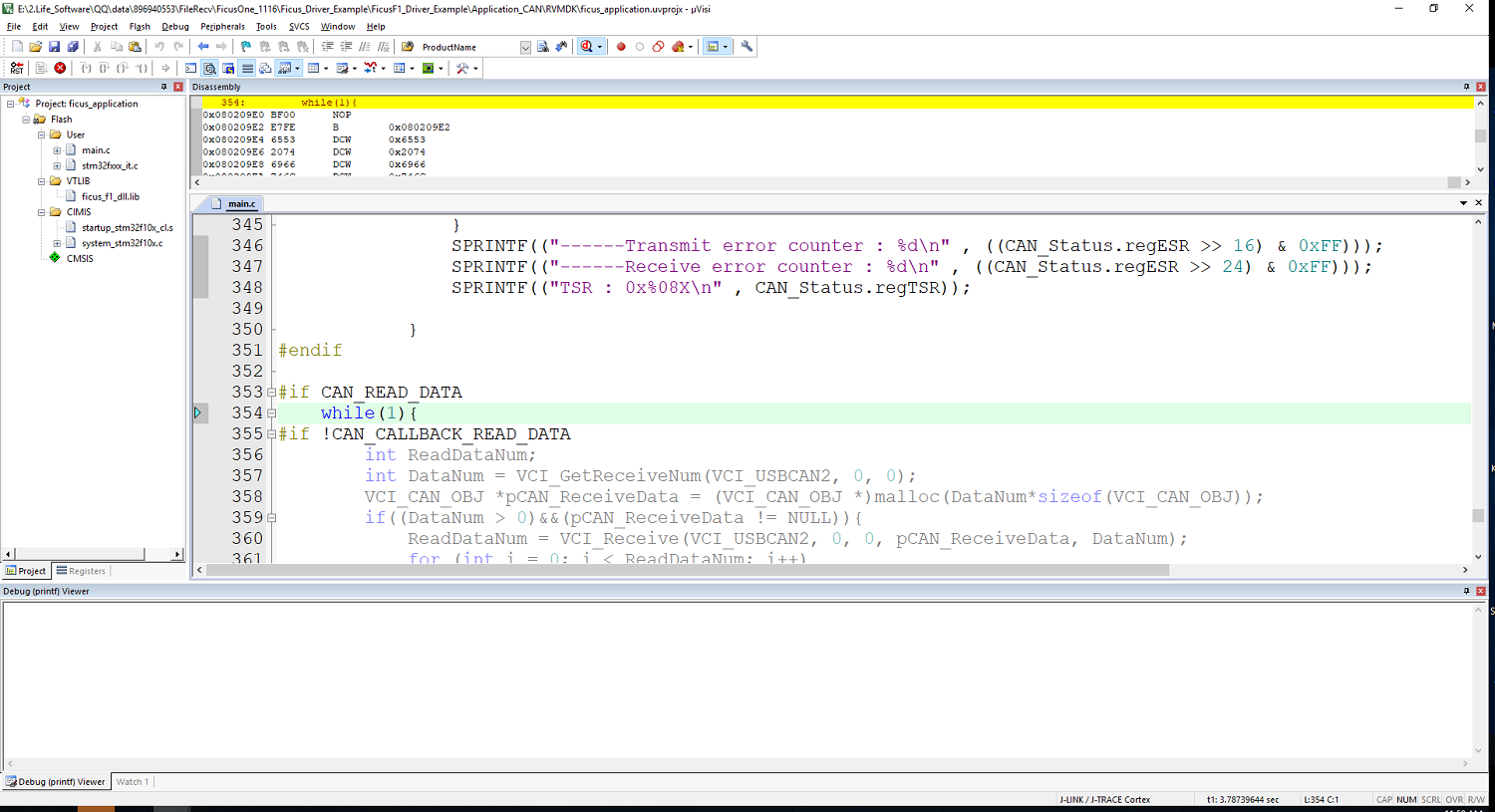

3.Ginkgo CAN设备与Ficus CAN通讯

串口显示调试信息

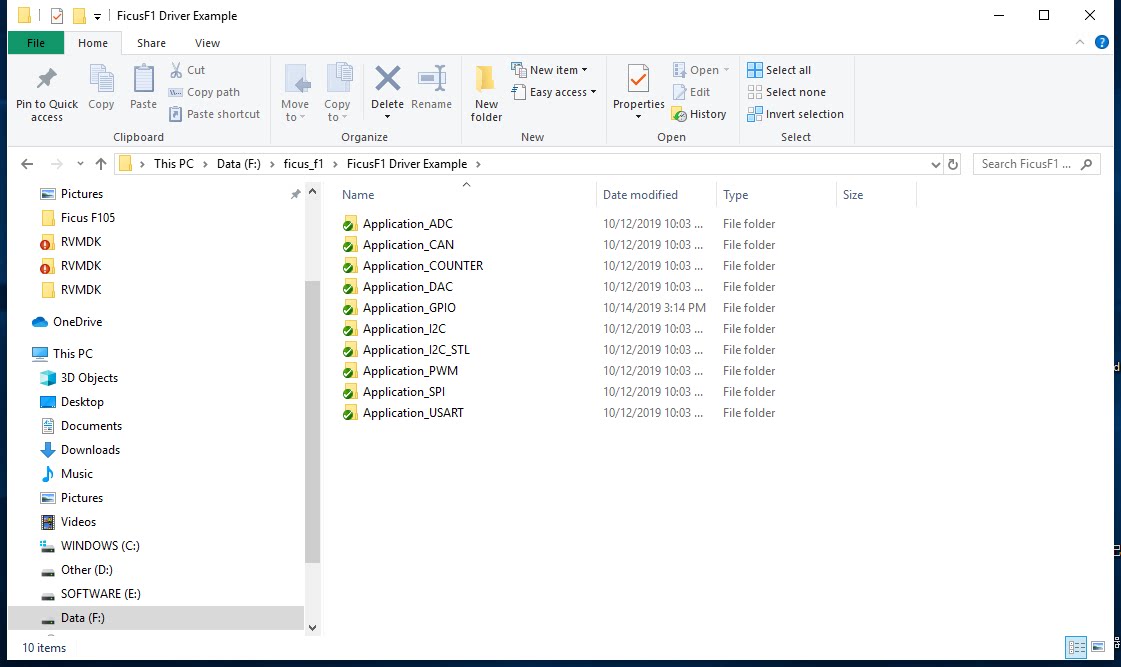

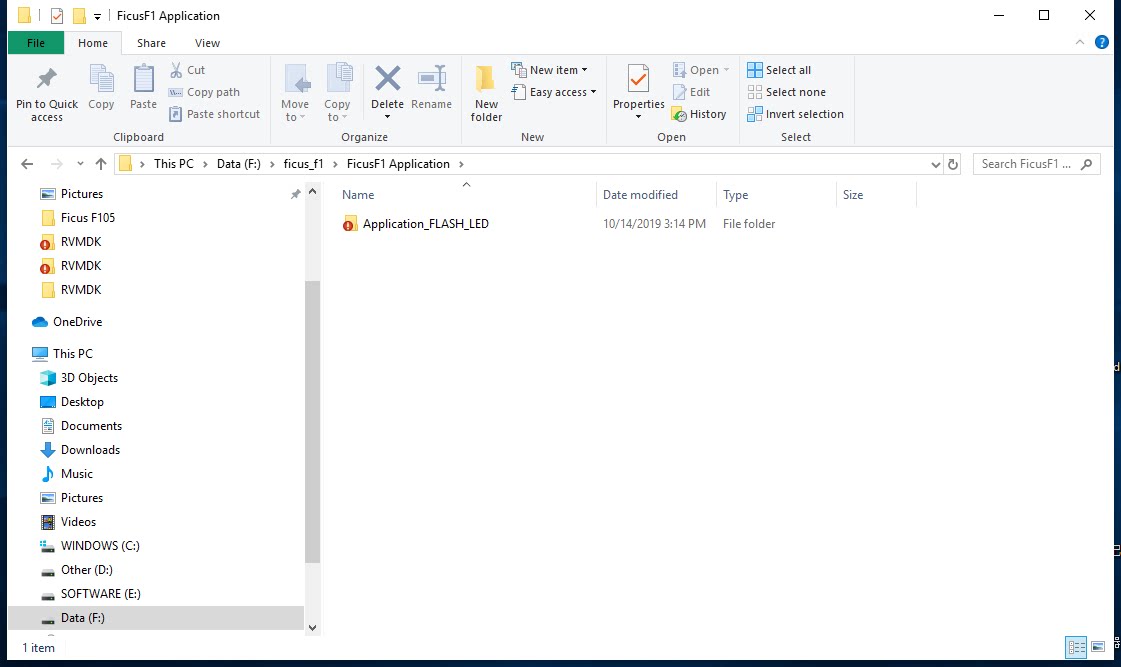

开源例程：(应用实例,持续更新)

特别注意事项：

• 本产品出厂的程序经过出厂测试,官网有底层驱动文件,方便用户直接下载；
• 本产品提供调试,下载接口.但不自带仿真,下载功能,亦不配送下载器；
• 本产品不包括调试仿真器，如有需要，请另行购买；
