超声波流量计对管道材质的要求及安装方法
点击次数：550发布时间：2026/3/5 9:49:47

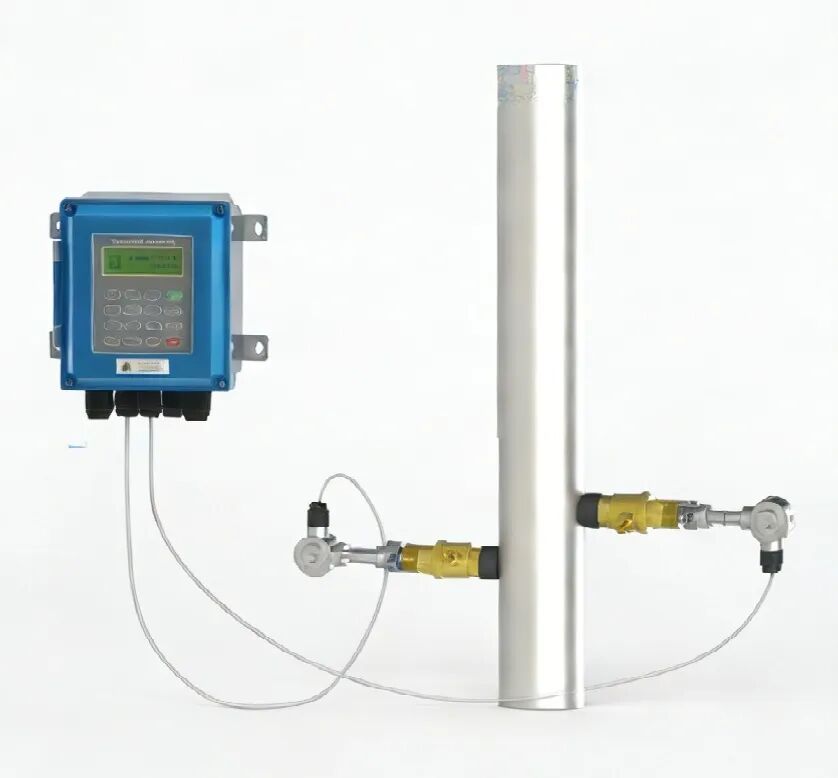

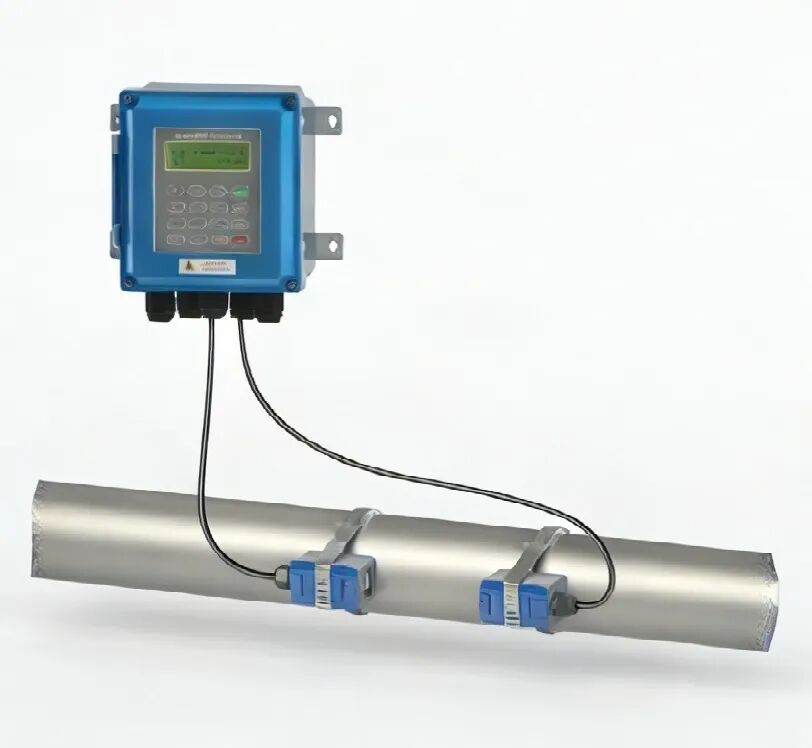

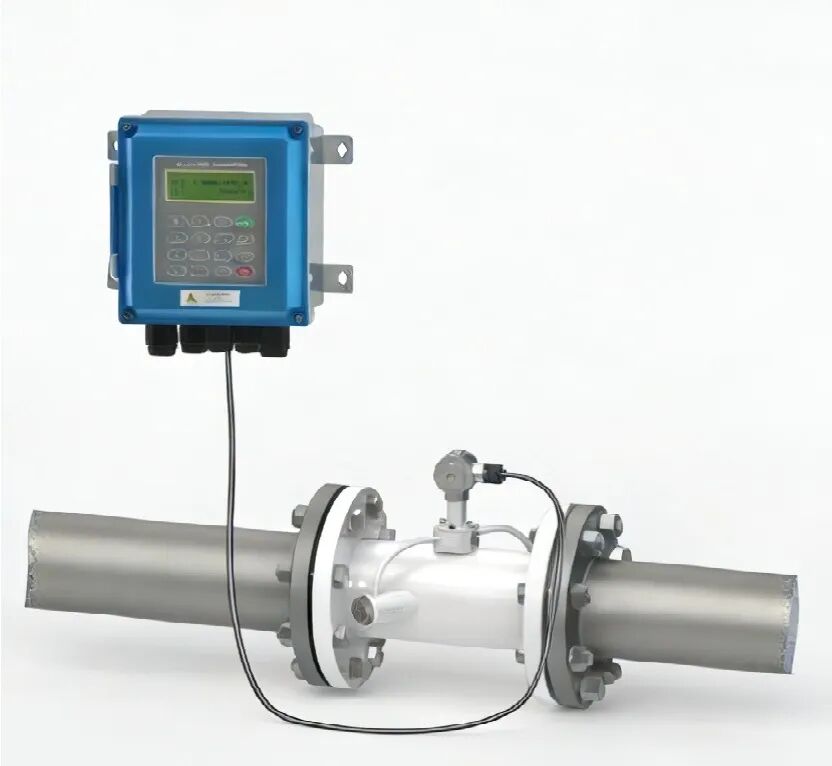

一、核心工作原理 超声波流量计通过发射换能器向流体中发射超声波，接收换能器捕捉超声波在顺流、逆流中的传播时间差，进而推算出流体流速，最终计算出体积流量。核心是超声波能穿透管道壁并在流体中有效传播。 二、管道材质的核心要求 （一）适用的管道材质 （二）不推荐 / 禁用的材质 & 情况 厚衬里 / 涂层管道：内衬橡胶、水泥、沥青等厚衬里（厚度＞2mm），或外壁有厚防腐涂层、保温层（未剥离），会严重衰减超声波，导致测量无数据或误差极大； 薄壁易振动材质：薄壁铝管、薄壁塑料管（壁厚＜3mm，管径＜50mm），易产生共振干扰声波传播； 多孔 / 非致密材质：陶瓷、玻璃、混凝土管（无内衬金属层），声波难以穿透，外夹式完全无法使用； 双层 / 夹套管道：夹套保温管、双层钢管，中间空气层会阻断超声波，必须剥离外层或采用插入式安装。 （三）材质影响的关键参数 壁厚限制：外夹式优先选择壁厚≤12mm的管道，壁厚超 15mm 需选用高频换能器或插入式； 管径范围：外夹式一般适配管径 20~3000mm，管径＜20mm 不推荐外夹式，优先管段式； 管道表面：外壁需平整、无锈蚀、无油污，否则会影响换能器与管道的耦合效果。 三、分类型安装方法（现场实操版） 超声波流量计主要有外夹式（最常用）、插入式、管段式三种，安装步骤和适用场景差异较大。 （一）外夹式（非接触，无需断流，客户现场） 1.安装前准备 确认管道材质、壁厚、管径符合要求，清理外壁油污、锈蚀，打磨平整； 计算直管段长度：上游直管段≥10 倍管径（10D），下游直管段≥5 倍管径（5D），避开弯头、三通、阀门、泵等干扰源； 准备耦合剂（专用超声耦合剂，严禁用黄油、机油替代）、安装支架、卷尺、水平仪。 2.安装步骤 确定安装点：在直管段中间位置，标记两换能器的安装间距（按仪表说明书，根据管径、流速确定）； 涂抹耦合剂：均匀涂抹在换能器接触面，确保无气泡； 固定换能器：两换能器分别固定在管道两侧，确保轴线与管道轴线平行，且处于同一水平面； 接线调试：连接主机与换能器，设置管径、材质、流体类型等参数，进行零点校准和流速验证。 （二）插入式（适用于厚壁管、大管径、高流速，需极小断流） 1.适用场景：外夹式测量精度不足（如壁厚＞15mm、管径＞1000mm）、流体含少量杂质； 2.安装步骤 选直管段：同外夹式，上游≥10D，下游≥5D； 管道开孔：用专用开孔器在管道上开孔（孔径匹配插入式探头），避免铁屑进入管道； 安装探头：将探头通过密封法兰插入管道，确保探头前端与流体接触，且方向与流体流向一致； 密封固定：拧紧密封件，防止泄漏，接线后调试参数。 （三）管段式（高精度，需断流安装，适用于计量级场景） 1.适用场景：贸易结算、高精度测量，管道改造时优先选用； 2.安装步骤 断流排空：关闭管道两端阀门，排空管道内流体； 切割管道：按管段式流量计的长度切割管道； 法兰连接：将流量计通过法兰与管道连接，确保密封无泄漏； 充液排气：缓慢充液，排出管道内空气，接线调试。 四、安装关键注意事项（避坑要点） 避免干扰源：安装点远离变频器、电机、强电磁场，防止信号干扰； 温度适配：换能器有温度限制（一般 - 40~80℃，高温需选专用探头），避免超温使用； 耦合剂选择：专用耦合剂耐温、耐油，严禁用普通润滑脂，否则会影响耦合效果； 定期维护：外夹式需定期检查耦合剂是否干涸，插入式需定期清理探头杂质，管段式需定期校验。材质类型 示例 备注 金属材质 碳钢、不锈钢、铜、铸铁(薄壁) 声波传导性好，外夹式/插入式优先选择 硬质塑料 UPVC、PPR、ABS(无厚衬里) 需控制壁厚，避免薄壁振动，推荐管径≥50mm 复合材质 钢骨架塑料复合管(薄壁钢骨架） 以骨架材质为主，需确认骨架与管壁的贴合度
