材　　質

● テ ー パ ー 管　※SUS３０４　※SUS３１６　※PVC 　　　　　　　　　テフロン

● フ　ロ　ー　ト　※SUS３０４　※SUS３１６ 　　　　　　　　　 ハステロイC　PVC　PTFE

● フィッティング　※SCS１３　※SUS３０４、SUS３１６ PVC　

● パ ッ キ ン　※PTFE　※ネオプレン　バイトン

性　　能

● 精　　度　　　　　　　　フルスケール　±２％以内

● 精　　度（流量対信号）　フルスケール　±２％以内 　　　　　　　　　　　　　（電気回路ユニット内臓）

● 直 線 性（流量対信号）　フルスケール　±１％以内 　　　　　　　　　　　　　（電気回路ユニット内臓）

● 電　　源　DC２４V±１０％

● 出力信号　DC４～２０mA（負荷抵抗　５００Ω以下）

● 耐　　圧　1 MPa?atg

日本特殊计器flowmeter工业用标准型浮游式流量计SC1?9?9SC2?9?9SC4型

SCシリーズ浮游式流量計はガスクロ用、気体液体のパージ用そ の他の試験用に小型各種機器のデザインにマッチする様に設計さ れています。又、従来のバリアブルシリーズと同様に接続方法、 又部品の交換、組合せ等の互換性を持たせる様に改良され、精度、 安全性に優れた流量計です。 又特に半導体用、ガスクロ用、微少量用は洗浄方法をご指定下さ れば、クリンルーム及びベンチ内にて完全洗浄後、納入申しあげ ます。 0リングシールのニードル弁を使用しております。 少流量の場合はSC2型をお勧めします。 微少流量調節用にべローシールニードル弁を組込んであります。

材　　質

● テ ー パ ー 管　※硬質ガラス

● フ　ロ　ー　ト　※ジュラコン　SUS３０４ 　　　　　　　　　※チタン（円錐）　PTFE　アルミニウム 　　　　　　　　　 SUS３１６　※ルビー球　SUS３０４球 　　　　　　　　　 ナイロン球　※GLASS球

● フィッティング　※SUS３０４　SUS３１６　 　　　　　　　　　ハステロイ

● パ ッ キ ン　※PTFE　※ネオプレン 　　　　　　　　　 バイトン　パーフロン　シリコンゴム 　　　　　　　　　 ハイカー

性　　能

● ※フルスケールの±２％以内

● 耐 　圧　　1 MPa?9?9atg

SC型標準寸法表?1?7

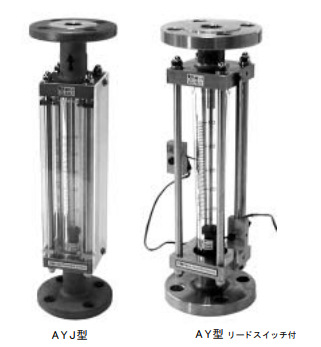

日本特殊计器flowmeter工业用标准型浮游式流量计AYJ型

AYJ 型は、AB 型と同様に工業用配管に便利なフランジ接続の 流量計で、オールステンレス又はPVCのため、腐蝕性ガスの雰 囲気内で使用できます。構造が簡単ですから保守を容易に行う事 ができます。又、より安全性を高めるためアクリル製保護目盛板 付になっております。

材　　質

● テ ー パ ー 管　※硬質ガラス ● フ　ロ　ー　ト　※ジュラコン　※SUS３０４ 　　　　　　 PTFE　SUS３１６　PVC　ハステロイC ● フィッティング　※SCS１４　PVC　硬質ガラス ● パ ッ キ ン　※ネオプレン　※PTFE 　　　　　　 ハイカー　バイトン　パーフロン

性　　能

● ※フルスケールの±２％以内 ● 耐　 圧　 1 MPa?9?9atg ● 耐　熱　６０℃

目　　盛

テーパー管目盛 ● ※流量目盛　mm目盛　％目盛 ● ※呼び目盛長さ 　※１１０mm（３A～５０A）ロング形１５０mm（１５A～２５A） 　　　　　　　　　　　　　　　 ２４０mm（３２A～５０A） 　　　　　　　　　　　　　　　 ２００mm（６５A） ● 標 準 流 量 表　４、５頁参照。

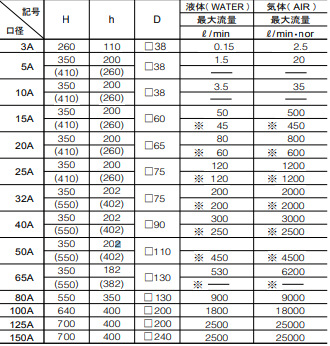

AYJ型寸法表
