详细内容
我们提供聚丙烯偏振片在远红外和太赫兹光谱范围。薄膜上覆盖着部分涂有铝的正弦形凹槽。结果是偏光片表现为透射光栅。用两台仪器测量了偏振器的透射光谱。在短波范围内0.9 ~ 670 μm (333.1 ~ 0.45 THz)， FT谱仪使用Bruker VERTEX 70。在长波范围150 - 3000 μm (2 - 0.1 THz)我们使用Menlo公司TERA-K8太赫兹时域谱仪，600μm偶极子天线(fc=0.5 THz)。

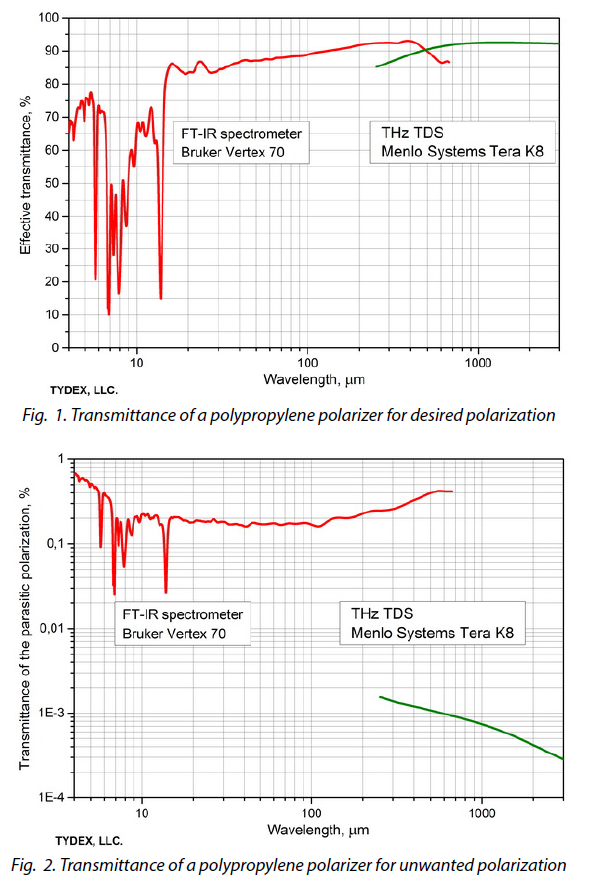

测量结果如图1、2所示。
偏振正交透射率曲线之间的差距(图2)是由于影响噪声水平的光谱仪的动态范围(DR)之间的差异。
在4 ~ 5 μm的短波范围内，Bruker VERTEX 70光谱仪的峰值DR值为40 dB。另一方面，在15-100 μm范围内，它的DR值只有22-20 dB，波长越长DR值越低。
时域太赫兹谱仪Menlo TERA-K8提供的DR值电场振幅测量60 dB@600 μm。结果表明，在300 ~ 3000 μm范围内，所需偏振透射曲线较低，接近实际值。

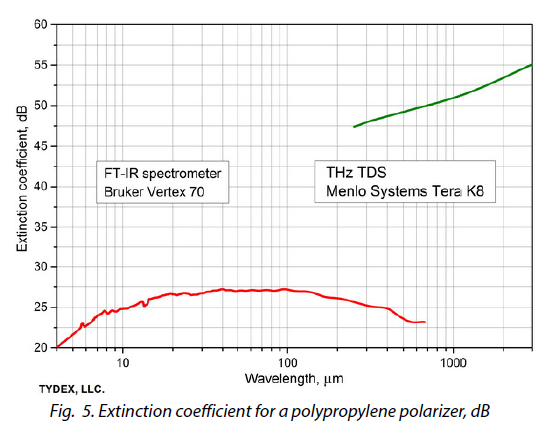

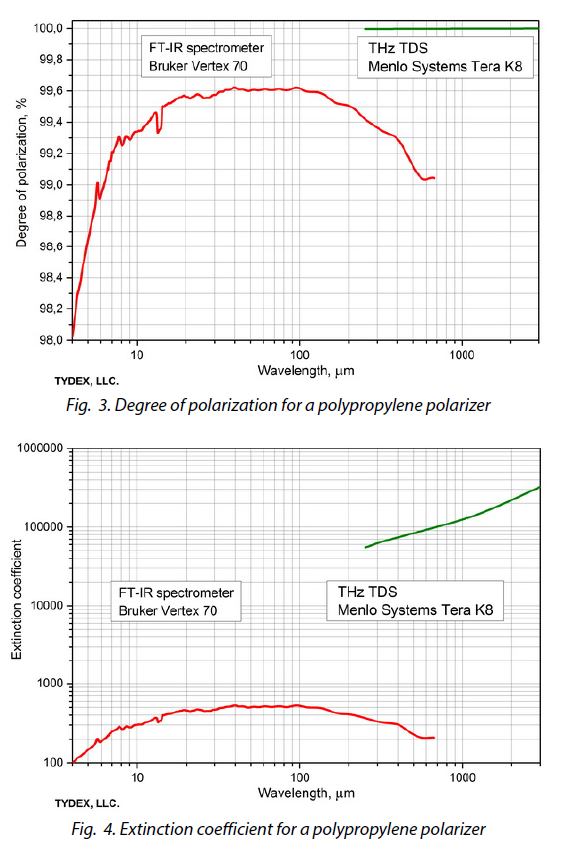

下图描述了输出辐射的偏振度和消光系数。这两个参数都是由所需偏振和不需要偏振的透过率值确定的。由于上述原因，从每个光谱仪数据计算出的它们的值相差好几个数量级。
上面的曲线清楚地表明我们的偏振器在非常宽的波长范围内具有优异的质量。请注意，根据光谱仪类型和测量方式的不同，实际测量结果可能与上面给出的值不同。
聚丙烯太赫兹偏振片典型型号规格
| 产品名称 | 型号 | 外径尺寸 | 通光孔径 | 边缘厚度 |
| 聚丙烯太赫兹偏振片 | POL-PP-CA25-OD40-T8 | 40mm | 25mm | 8mm |
| 聚丙烯太赫兹偏振片 | POL-PP-CA30-OD50-T10 | 50mm | 30mm | 10mm |
| 聚丙烯太赫兹偏振片 | POL-PP-CA38-OD60-T10 | 60mm | 38mm | 10mm |
| 聚丙烯太赫兹偏振片 | POL-PP-CA45-OD70-T10 | 70mm | 45mm | 10mm |
| 聚丙烯太赫兹偏振片 | POL-PP-CA45×45-OD85-T10.5 | 85mm | 45*45mm | 10.5mm |
太赫兹偏振片技术参数
| 基底材料 | Polypropylene |
| 适用波长 | >=15um |
| 标准孔径 | D25mm |
| 最大孔径 | 50mm |
| 外部孔径 | D40х8 |
| 刻线密度 | 1200/mm |
| 透过率,% | 80-95 (avg. 90) @15-1500 μm |
| 偏振正交方向透过率,% | 0.2 @15 μm <0.3 @15-250 μm <0.02 @250-3000 μm |
| 偏振态 (K1-K2)/(k1+k2),% | 99.5@15 μm <99.3 @15-250 μm <99.97 @250-3000 μm |
| 消光比 E=K1/K2,% | <350 @15-250 μm <60000 @250-3000 μm |
太赫兹偏振片应用：
—太赫兹成像
—晶体和聚合物薄膜分子方向
—傅立叶变换红外光谱
—传感器
太赫兹偏振片特点
√ 适用于非常广泛的波段 7um-3mm
√ 基底材料是高密度聚乙烯材料
√ 高的红外透过率
√ 高的偏振度
√ 太赫兹偏振片带有Mount
太赫兹偏振片资料下载
| >>Download THz Polarizers Datasheet (PDF, 69 KB) |
