• 截断型蝶阀

• 调节型蝶阀

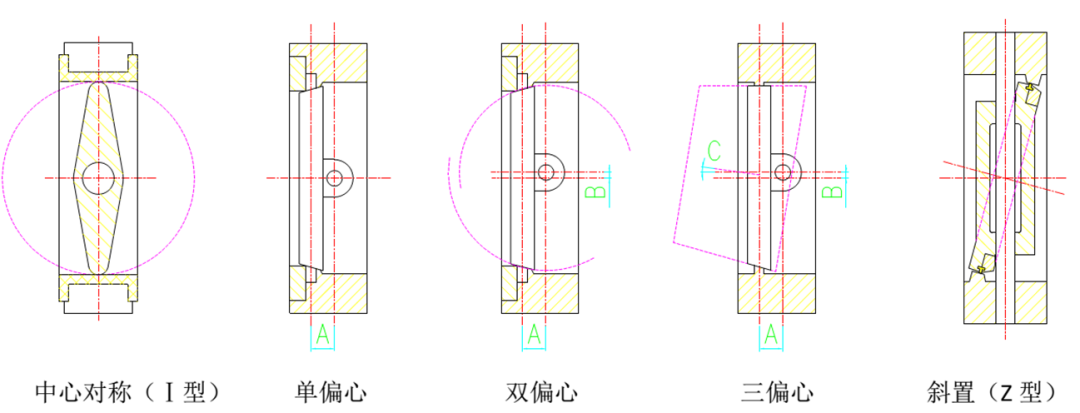

• 中线型

• 单偏心

• 双偏心

• 三偏心蝶阀

• 橡胶密封

• 四氟密封

• 金属密封蝶阀

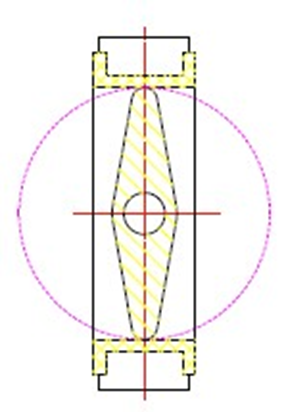

阀杆轴心线与蝶板中心平面在同一个平面内并与阀体管道中心线垂直相交，且蝶板两边面积对于阀杆轴线对称。

结构：一般作成衬胶的形式。

特点：结构简单，中心对称（I 型）双向密封效果一样，并且流阻较小开关力矩也小，因此在中、小型蝶阀上广泛应用。

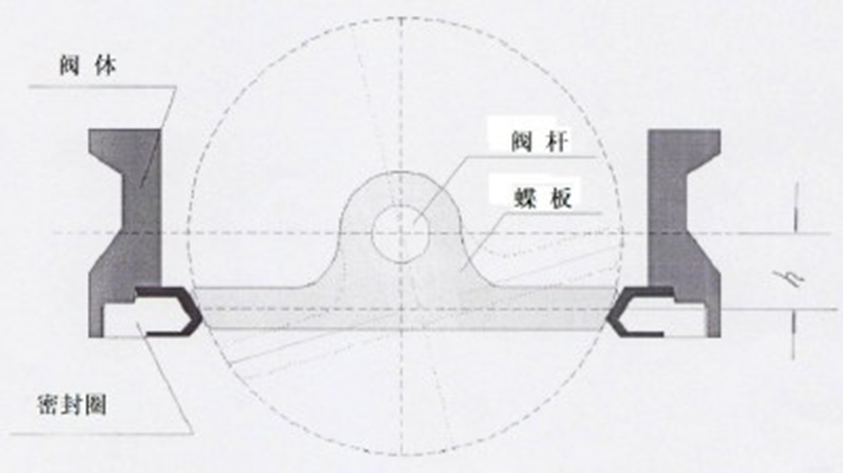

结构：阀轴偏离了蝶板中心平面产生了一次偏心h，从而蝶板靠阀轴的上下端不再成为回转轴心，消除了上下轴端的摩擦摩损产生泄漏。

特点：密封效果更好，不过两个方向密封效果不一致，一般正向（从阀轴流向密封面）易于密封，反向则由于没有密封面的支承作用，易于泄漏。但采用橡胶软密封，利用其弹性，可以很好地实现双向密封。

缺点：由于其密封接触机理属于“球在圆锥里“（BALL IN CONE）,因此蝶板在各开度下总有两点不能脱离接触，当作为调节用时，此两点将比其它部位磨损更多一些，对密封将产生不利影响。如果作为金属硬密封，两个正锥配合，在转动蝶板时，密封面将产生干涉，开关有困难。

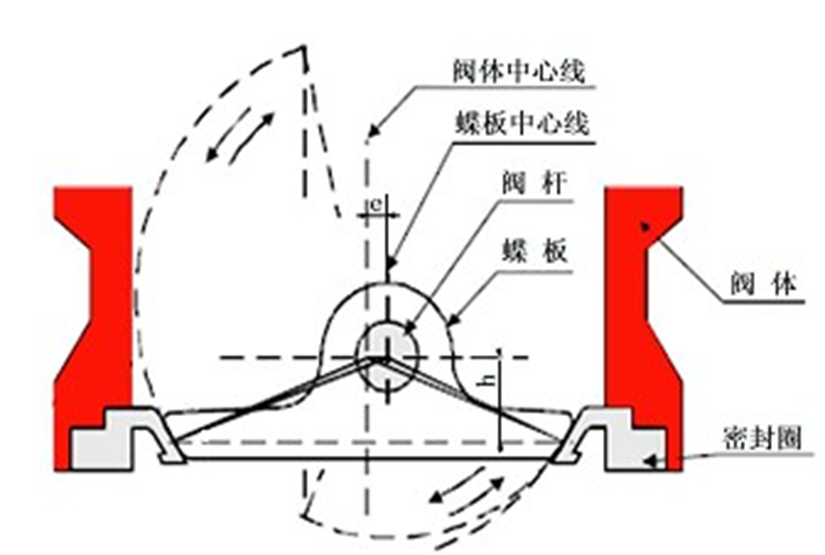

结构：为了改善单偏心的情况，将阀轴偏移一个距离e，使轴心与密封点的连线和密封面成钝角（大于90 度），这样，密封时便不产生干涉，而且越关越紧，产生更大的密封面压紧力。

特点：当阀门开启时蝶板密封面能迅速与阀座脱离接触刮擦作用大幅度降低，同时可以做成金属密封阀。

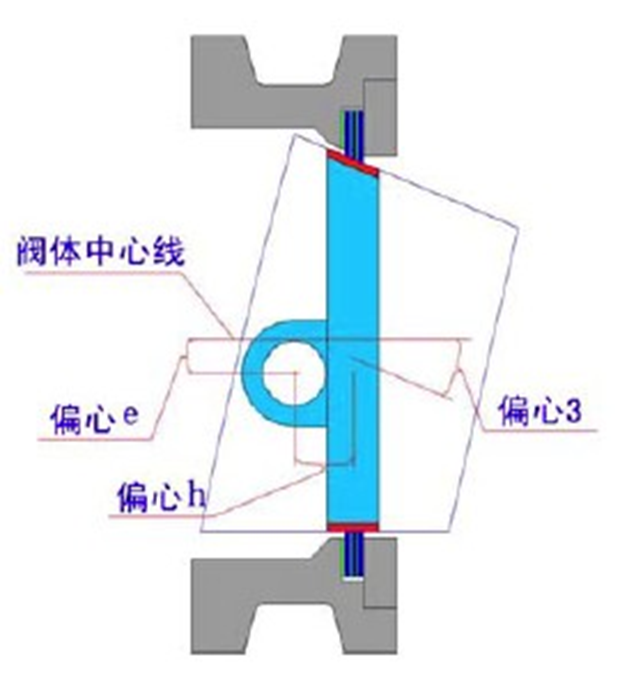

缺点：双偏心蝶阀可以设计成橡胶、四氟、和金属硬密封的型式。例如C 型O 型U型属密封环等形式。如果要作成锥面对锥面金属硬密封而不致于产生干涉，有时二次偏心要做得很大，造成需要很大的偏心力矩，以致开阀力矩过大，如何减少偏心距，为此又推出三偏心蝶阀。

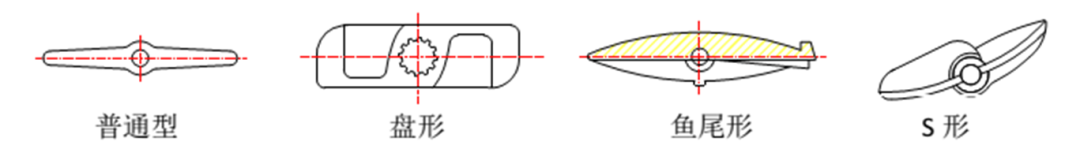

一般调节蝶阀阀体结构比较简单，阀杆一般是做成直通轴的形式，而蝶板一般为平板对称型（I型）。为了减少动水力矩，也有将蝶板做成盘型、S型、鱼尾型的。为了在小开度下能起到调节作用出现了疏齿阀。

• 蝶阀结构简单、体积小；

• 结构长度小；

• 所以易于实现快速启闭；

• 具有较好的流量调节特性；

• 驱动力矩较小。

• 流体阻较小。

• 适用于低压大口径的场合。

• 可用于作切断阀，也可以用作调节阀，

• 多采用软密封，故不适用于高温、高压场合。
