Powerlab 数据采集分析系统

PowerLab数据采集分析系统通过软硬件结合，可以记录、显示和分析众多生命科学相关信号，可以完全代替传统的纸带记录仪、绘图仪、XY绘图仪、示波器和电压计，专为科研和教学设计。

PowerLab数据采集分析系统广泛应用与生命科学研究的众多领域。完整的研究系统还包括前置信号调节设备、传感器和附件等。

产品详情
PowerLab数据采集分析系统是一套计算机化的数据采集和分析系统，由数据采集主机、前置信号调节设备、记录分析软件和传感器和附件组成。系统配置灵活，选配不同的功能模块，可进行各种生物或生理信号的同步记录和测量，如张力、位移、压力、脉搏、血流充盈、心音、呼吸气流、温度、神经电生理信号等，在生理学、药理学、毒理学、运动医学、心理学、神经电生理学等多门学科的动物或人体的科研实验有广泛的应用。

主要组成部分：



Powerlab 主机
PowerLab35系列是高性能的科研型数据采集分析主机。采样和实时计算速率高达每通道200k/s(总计400k/s)。它广泛适用于各类生命科学应用的数据采集，与前置信号调节设备、仪器以及传感器兼容，也可以配合第三方生产的各类放大器和仪器设备(具有模拟输出)。

前置信号调节设备
前置信号调节设备，与PowerLab数据采集分析主机配套使用，可以对数据信号进行放大、滤波等设置。程序控制和识别—正确连接后，LabChart数据采集分析软件可以自动识别这些信号调节设备，显示并自动读取信号调节设备的信息，这样用户就可以准确无误的进行设置，从而获取相关的信号。

各类传感器
通过连接PowerLab数据采集分析主机配套使用，可以将生物体表面的各类生理信号传输至主机，并最终由分析软件进行数据处理

数据采集分析软件

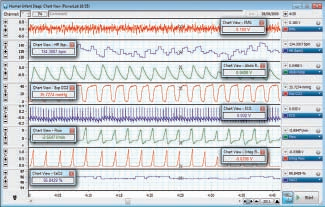

LabChart软件是配合PowerLab数据采集分析系统使用的新型数据采集分析软件。它提供了传统的纸带记录仪和自编程记录软件所不可比拟的强大功能，可以把研究者的计算机转变成一台功能强大的，集数据提取、实时或者非实时计算、统计分析、数据显示和绘图功能于一体的数字化记录设备

相关技术参数：
输入放大

• 模拟输入:

• 最大输入电压：15V

• 输入阻抗:~1M Ohm|| 100 pF

• 输入量程:2mV-10V共12档

• 低通滤波:1Hz-1 kHz (按2:5:10分档);2 kHz，25 kHz

• 交流耦合:DC或0.15 Hz (软件选择)

• 输入噪音:<1uVrms

采样

•  ADC精度:16 bit

•  最大采样速率：单通道或者双通道200k；3-4通道100k；5-8通道40k；9-16通道20k

模拟输出

• 输出精度：16 bit

• 最大输出电流:50 mA

• 输出阻抗:0.5 Ohm

• 输出范围:200mV-10V共6档

• 外触发

• 触发阅值:1.3V(上升)，1.1V(下降)

• 最大输入电压：12V

微处理器和数据通讯

• CPU:240 MHz PowerPC 405GPr

• 内存:16MB SDRAM

• 物理配置

• 尺寸(WxHxD): 240 x 70 x 260 mm

• 工作电压:90-250 VAC，50/60 HZ
