泵专场,泵商家多、资料全面第408组

50-200淄博PE地源热泵管生产厂家

地源热泵是一种利用地下浅层地热资源既能供热又能制冷的节能环保型空调系统。地源热泵通过输入少量的高品位能源（电能）,即可实现能量从低温热源向高温热源的转移。在冬季,把土壤中的热量“取”出来,提高温度后供给室内用于采暖;在夏季,把室内的热量“取”出来释放到土壤中去,并且常年能地下温度的均衡。

技术特点 :

环保 : 使用电力,没有燃烧过程,对周围环境无污染排放;不需使用冷却塔,没有外挂机,不向周围环境排热,没有热岛效应,没有噪音;不抽取地下水,不破坏地下水资源。

一机三用 : 冬季供暖、夏季制冷以及全年提供生活热水。

使用寿命长 : 使用寿命 20 年以上,是分体式或窗式空调器的 2-4 倍。

全电脑控制,性能稳定,可以电话遥控,可以进行温湿度控制和新风配送。地源热泵管材的垂直铺设的三大特点：

1.采用垂直铺设的方式，占地空间相对较小，热交换充分，但钻孔的工程造价较高，且需配套相应的U型弯和固定支架等管件。

2.地源热泵管材垂直铺设一般也可细分为垂直直管铺设和垂直螺旋铺设两种，其中直管铺设又分单U管、双U管及多U管铺设。

3.采用垂直铺设时，埋管深度宜大于20米，钻孔孔径不宜小于0.11米，钻孔间距以3米到6米为宜，水平主管的深度应在冻土层以下0.6米，且距离地面不宜小于1.5米。

夏季运行制备生活热水时,需打开夏季阀门,关闭冬季阀门,利用热泵机组的冷凝热预加热生活用水,再通过电加热器达到所需温度。

冬季运行时,需打开冬季阀门,关闭夏季阀门,使用系统循环水加热制备生活用水。在不需要供暖时,系统可专门用来制备生活用水。我们将秉承“团结、求实、开拓、进取”的企业精神，以做强、做大、做好、创新、创优、创名为目标，大力推进科技，积极参与国际竞争！

······

该公司产品分类： HDPE管土工膜土工布 UPVC管 CPVC管 COD穿线管 PVC管 PE

SC3701PM微型气泵

外形尺寸：

Dimension ( mm )

产品说明：

产品用途：电子血压计、血压监护议、咖啡机、减肥腰带、按摩眼罩及各种充气设备等

参数特性：

型号：SC3701PM
额定电压	6.0V(SCPMV06A430)	12.0V(SCPMV12A450)	24.0V(scpmv24A160)
额定电流	＜430mA	＜250mA	＜160mA
使用电压范围	4.0~7.0V	9.0~13.0V	18V~25V
启动电压	＜4.0V	＜6.0V	＜12V
最大压力	400mmHg
充气时间	<10S (500CC 容器，从0mmHg上升到300mmHg所需时间)
气密性	3mmHg/min
气流量	2.0L/min
噪音	52dB
工作温度范围	0~45℃
工作湿度范围	30～80％
寿命	50000次
管径	4.2mm

成都电气控制柜｜成都变频水泵控制柜销售

1、变频水泵控制柜

变频水泵控制柜系统通过测到的管道压力，经变频器系统内置的PID调节器运算，调节输出频率，然后实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC的进行变频泵切换。为防止水锤现象的产生，泵的开关将联动其出口阀门。

2、结构及组成

用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。一个质量较高的变频控制箱，从设计，工艺，制作制造，运输，包装，是实际要求较高的产品，要求各个环节质量保障，才能作出较高质量和水平的控制柜。

变频水泵控制柜主要由变频控制箱，压力传感器，水泵等组成。变频控制柜由断路器，变频器，接触器，中间继电器，PLC的等组成。

3、柜体和箱体

多年来，本公司引进国际先进的自动化控制技术和标准，根据客户的实际要求专业设计。同时公司还借鉴国内外柜体的先进工艺，再结合自己的制作工艺，开发出一整套先进、美观的、形式多样的柜体，柜体采用优质电解板，数控设备加工而成，美观大方，质量优良，防护等级高，设计先进、合理，价格合适，深受用户欢迎。

图片仅供参考，实际产品依功能变化，可按照客户要求定做，箱体尺寸，元件品牌，电机功率可选择。产品价格以实际订制为准！！！

4、产品系列

【软启动控制柜】能实现一拖二、一拖三、一用一备、二用一备功能，多重启动方式，智能化设置，更安全稳定。

【变频控制柜】用来调节三相异步电机转速，并可实现软起动控制的感应电机调速控制柜。保护功能全面，全程服务。

【水泵控制柜】质量优良，外型美观耐用，安装操用方便，是各类水泵、风机安全可靠的伴侣。给水、消防喷淋增压、空调冷却循环、工业控制用泵、污水排放等都有相应的型号规格。

【恒压供水控制柜】功能齐全，从一控一至一控四，主、备泵任意选择组合，多种启动方式，各类控制类型，故障篡夺劝切换，还可以为您专门设计。

【PLC控制柜】采用三相五线制供电，单柜最大装机容量100KW。在电源进线和设备接地之间安装了瞬电吸收器，可以有效防止雷击损毁设备。

【喷淋控制柜】本公司设计压力控制器常开触点，当由于压力差引起压力继电器动作时，控制回路使得主回路动作，起动喷淋泵。

【中控操作台】本产品结构新颖，美观大方，进出线方便，便于安装、组装，具有承受能力强，安全性高等特点。

该公司产品分类：变频启动柜软启动柜高低压控制柜双电源配电柜污水处理自控柜自动化控制柜电气控制柜 PLC 电气控制柜

J7CCC锅炉配件，燃烧器配件，进口桑泰克油泵

J型(SUNTEC)

适用于轻油及中柴油之燃烧器，配合调压器及开关阀门。

燃油粘度：2.8-200cst.

压力范围：7-14/10-21/14-30bars

流量范围2850rpm,5cst,10bars

:90-300 l/h

KNF真空泵，KNF防爆真空泵，KNF真空隔膜泵，KNF隔膜液体计量泵，KNF抗化学腐蚀隔膜气体采样泵，KNF防爆隔膜泵，KNF真空泵配件 1.上海轶舜国际贸易有限公司现货供应德国KNF真空泵，KNF防爆真空泵，KNF真空隔膜泵，KNF隔膜液体计量泵，KNF抗化学腐蚀隔膜气体采样泵，KNF防爆隔膜泵，KNF真空泵配件等产品，其产品型号有：N026.1.2ST.9E,N026.1.2AT.9E,N026AT.9E,N026ST.9E,NMP05S,NMP05M,NMP05L,NMP05B,NMP09S,NMP09M，NMP09L，NMP09B，NMP015S，NMP015M，NMP015L，NMP015B等产品，位于德国弗莱堡市的KNF泵业集团是制造隔膜真空和压力泵以及相应系统工业的全球技术领袖，拥有60年的发展历史。通过长时间的研发，KNF泵业集团现在生产和销售空气，气体，蒸汽，和液体的隔膜泵及系统。无论针对中性还是腐蚀性介质，在KNF诺尔贝格公司的产品系统中您都可以找到适合的泵作为德国制造的品质代表，隔膜泵产品已经广泛应用于众多行业以上是KNF真空泵，KNF防爆真空泵的详细信息，如果您对KNF真空泵，KNF防爆真空泵的价格、厂家、型号、图片有什么疑问，请联系我们获取KNF真空泵，KNF防爆真空泵的最新信息。产品包括：KNF真空泵，KNF防爆真空泵，KNF真空隔膜泵，KNF隔膜液体计量泵，KNF抗化学腐蚀隔膜气体采样泵，KNF防爆隔膜泵，KNF真空泵配件 KNF代理 KNF厂家 KNF价格 KNF经销 KNF型号 KNF现货 KNF agent KNF manufacturer KNF price KNF distribution KNF model KNF spot KNF vacuum pump, KNF explosion-proof vacuum pump, KNF vacuum diaphragm pump, KNF diaphragm liquid metering pump, KNF resistance to chemical corrosion diaphragm gas sampling pump, KNF explosion-proof diaphragm pump, KNF vacuum pump accessories

该公司产品分类：继电器过滤器分析仪开关传感器仪器仪表阀泵

ISW中开式离心泵

中开式离心泵的吸入口和吐出口均在水泵轴心线下方，呈水平方向，并与轴线垂直。中开泵的泵壳中开，泵盖用螺栓、定位销固定在泵体上，无需拆卸管路及原动机即可检修。中开式离心泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。

中开泵是上海永一水泵厂主要生产的产品，具体型号类别有：S、SH型单级双吸中开泵、SAP型单级双吸水平中开泵、中开蜗壳单级双吸中开泵、SH型单级双吸中开式离心清水泵、S.SH双吸混流中开泵、SY型中开式离心泵、SA型中开泵、SM单级双吸中开泵等，中开泵产品广泛用于冶金、煤炭、矿山、电力、化工、制药、城市供排水等行业

中开式离心泵产品特点

1、中开式离心泵的泵体、泵盖为铸铁制成，它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔，管径最低处有放水的管螺孔。

2、叶轮为双侧进水，其形状对称，出厂时经静平衡试验。用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整。

3、中开式离心泵轴承采用两个单列向心球轴承，用油脂润滑。

4、轴封采用软填料密封，水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔，起水封作用。填料的松紧程度，以液体能滴滴渗出为准。

5、中开式离心泵的转向：从驱动端看，水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵，订货时应特殊提出。

中开式离心泵的装配与拆卸

1、 SH型双吸中开式离心泵装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。2、将SH型双吸中开泵转子部件装在泵体上，调整中开式离心泵叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。3、SH型双吸中开泵装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。4、中开式离心泵装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可，拆卸可按上述装配顺序相反地进行。

该公司产品分类：排污泵 l离心泵

11111泵浦激光器

【激光系列产品】

固体激光器半导体激光器气体激光器离子激光器光纤激光器大功率光纤耦合激光器皮秒激光器飞秒激光器调Q脉冲激光器激光二极管控制器激光功率计激光护目镜激光波长测量激光光束分析仪多通道激光功率计大功率激光器激光光束位置测量仪激光扩束镜激光准直器红外激光显示卡红外激光观察仪红外观察仪激光测距仪激光器温度控制器激光光纤耦合器高稳定性激光器相干型激光器自相关仪飞秒激光倍频器可变光阑便携式激光器染料激光器激光光谱测量热电制冷片激光光束定位系统视频显微镜测量系统 2微米光纤激光器飞秒光纤激光器皮秒光纤激光器脉冲光纤激光器光纤隔离器拉曼激光器光功率计

【光谱测试仪器】

紫外可见光谱仪便携式光谱仪高分辨率光谱仪高灵敏度光谱仪制冷型光谱仪中红外光谱仪荧光光谱仪拉曼光谱仪极紫外光谱仪真空紫外光谱仪多通道光谱仪教学型光谱仪 LED光测量光谱仪色坐标色温测量仪灯具光谱测量仪透射谱吸光度光谱仪绝对辐射光谱仪流体吸光度光谱仪流体荧光光谱仪膜厚测量仪椭偏仪太阳能电池IPCE测量系统太阳能电池QE测量系统太阳能电池光谱响应系统单色仪滤光片轮滤光片透射率测试仪太赫兹光谱仪等离子体光谱仪环境辐射仪近红外光谱仪元素分析仪氧含量测量信号发生器近红外谷物接收系统颗粒分析仪荧光寿命光谱仪三维表面轮廓仪

【光学精密机械】

干涉仪光学平台光学镜架手动平移台手动旋转台手动摆动台手动组合平台电动平移台电动转动台电动摆动平台电动组合平台压电陶瓷平台压电陶瓷制动器高稳定防震平台

【光源】

氙灯光源氘灯光源氘卤双光源 LED光源灯卤素灯光源光催化氙灯光源积分球积分球均匀光源太阳模拟器紫外固化机宽带超连续光源显微镜光源

【光学影像】

紫外CCD相机近红外CCD相机制冷型CCD相机高速相机显微镜 CID相机红外相机/热像仪

【探测器】

照度计亮度计辐射计便携式色差计太阳光功率计快速反应探测器前置放大探测器光纤耦合探测器液氮制冷探测器皮秒超快探测器位敏探测器四象限探测器双色探测器紫外辐照计硅光电探测器近红外探测器中红外探测器雪崩二极管光电倍增管

【光学元件】

窗片/窗口反射镜透镜光学基片分光镜棱镜晶体滤光片波长板扩散板起偏器光学镜头光纤产品光栅尺红外镜头光栅

【光通信仪器】

ASE光源光纤放大器光发射机光通信激光器光功率计可调谐激光光源光纤测量系统光衰减器光纤熔接机光通信探测器光调制器传感器解调仪 SLED光源 SLED模块多波段SLED光源高功率EDFA 光收发机激光发射机拉曼EDFA组合放大器拉曼泵浦模块偏振光合束器拉曼放大器

【生物分析仪器】

动物注射泵样品均质器粘合剂分配器蠕动泵

该公司产品分类：光学仪器

DLSB-5/10低温冷却液循环泵

温度范围（℃）控温精度（℃）制冷量（W）扬程（m）储液槽容积（L）开口尺寸（mm）最佳环境温度（℃）电源（V/Hz）整机功率（W）外壳材质外形尺寸（mm）重量（kg）

-80～常温
±2
320	-60℃	210
60	流量（L/min）		12
5～7
20
ф250×180
5～25
220/50
2400
冷板静电喷塑
760L×600W×980H
150

绍兴苏伯仪器有限公司主要产品：净化工作台，生物安全柜，灭菌器，恒温培养箱，生化培养箱，恒温水槽，恒温水浴锅，电热干燥箱，真空干燥箱，箱式电阻炉，马弗炉,超声波清洗机，电热套，霉菌培养箱，振荡器，真空泵，蒸馏水器，标准筛，细胞筛，试验机，水泥试验设备，混凝土试验设备，砂浆试验设备，土木工程试验设备，电子天平，分析天平

绍兴苏伯仪器有限公司售后服务：设备的保修期为一年，正式生效日期为买方在该设备的验收合格书上签字之日起计算。在保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。

维修反应时间为：2 小时内响应

或到我们的网站进行留言

www.sobo18.com 苏伯仪器主站

www.puddingtoys.com 培养箱子副站咨询购买更多型号请浏览本站

www.hzhcjdwx.com 干燥箱副站咨询购买更多型号请浏览本站

www.hlyongkang.com 净化工作台副站咨询购买更多型号请浏览本站

www.ahgeying.com 恒温槽副站咨询购买更多型号请浏览本站

技术部电话：

销售员电话：18657581987

传真：

卖方在接到买方的故障通知后，保证在2 小时内做出响应，并争取在最

短的时间内尽快排除故障。

购买更多型号产品，请到我们的网站进行购买或电话联系销售员

该公司产品分类：分析仪器，苏珀仪器土工仪器，苏珀仪器工矿仪器，苏珀仪器实验仪器，苏珀仪器

WTB2060TAW4-2上海泸泉一体化预制泵站厂家，一体化预制泵站价格

上海泸泉泵业（/17760758140）有限公司是一家集科研、生产和营销为一体的集团公司，是我国环保设备行业随着市场经济的发展迅速崛起的一颗耀眼明星。

一体化预制泵站是代替传统排水泵站的最理想解决方案，是集成式一体化泵站。该泵站是以复合缠绕玻璃钢筒体为主体，内设潜污泵、自动藕合装置、管道、阀门、控制系统、爬梯、维修平台等，根据客户需求还可以在进水管道后假设提篮隔栅或粉碎性格栅，筒体上设有玻璃钢顶盖，是把所有设备及仪器集成在一起的成套设备，是一种使用方便，质量可靠，土建作业少，容积优化，成本较低的新型一体化泵站设备。

主要产品部件有以下几样：

玻璃钢罐体：泸泉泵业指定供应商提供的玻璃钢罐体采用无碱玻璃纤维，901号乙烯基树脂。空塔采用机械整体缠绕制造工艺。设备的铺层结构制做有里向外分别为：防腐层、防渗层、强度层及外表层（抗老化层）；因此使我们的设备具有极强的防腐、防渗、及抗老化功能。满足客户的各种极端使用情况。

旋转回槽：CFD水力模型优化，增加泵送过程产生的漩涡；防止坑底淤积淤泥，大大减少维护泵站成本；有效抑制剧毒及恶臭气体的产生，保护环境；出色的自清洁功能确保你使用无忧。

电控柜：控制柜防护等级IP56，SUS304不锈钢制作；柜体采用两扇门结构，外层为一层玻璃门柜门装有一层密封垫，内层门上未控制开关和按钮；柜体顶部焊接顶棚，用于防水。

投入式液位计：稳定性好精度高；直接投入到被测介质中，安装使用相当方便；固态结构，无可动部件，高可靠性，使用寿命长从水油到黏度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响。

浮球开关：采用塑胶射出一体成型，结构坚固，性能稳定可靠；外壳采用工程塑料，机械强度高、密封性好；电缆采用特种材料制作，耐油、酸、碱，抗腐蚀能力强；安装简捷，上下移动定位重块，即可随意调节液面控制范围。

提篮隔栅：成本低、使用方便；根据水流量进行设计优化，降低人工清理频率，侧开门设计，方便污物清理；全不锈钢材质，耐腐蚀。

不同的厂家所生产的玻璃钢泵站质量，玻璃钢泵站价格还是有很大差别、如果需要采购一体化预制泵站，建议还是多对比一些厂家，最好是能到厂家进行考察，再决定购买。上海泸泉泵业有限公司是专门生产水泵、法门、电动机、电动机、电控柜和环保设备的民营、国营企为一体的生产型企业。公司总部和工业园区位于上海市浦东，交通极为便利。公司实力雄厚，注册资本金1亿元，占地100多亩，建筑面积50000多平方米，建有大型厂房，配备有国内规模最大、技术最先进、各类配置最完善的水泵加工中心和检测中心。公司现在郑州设立分厂与办事机构，公司真诚欢迎广大新老客户考察指导。

该公司产品分类：玻璃钢泵站雨水泵站污水泵站一体化预制泵站搅匀排污泵潜污泵排污泵智能污水提升设备供水机组智能变频恒压供水设备智能无负压供水设备供水设备污水提升装置排污泵泵站

供应XBD9.76/3.5-50DL恒压消防泵,XBD立式多级消防泵,应急消防泵

本公司产品可以任意贴牌加工。因XBD-DL立式多级消防泵型号众多，本产品报价为参考价格，仅作支持网上交易用途。另外产品具体规格、价格请详谈！具体详情请咨询客服或拨打电话18815027867/021 未经联系直接拍下不支持发货！谢谢！

运费说明：

一律发物流，以上物流费用只供参考，由于产品功率大小重量差别较大，需要拍的朋友请先联系客服，以免多收运费或少收运费照成不必要的麻烦，耽误发货时间。

未经联系直接拍下不支持发货！谢谢！

关于售后：

在本公司买的商品，因质量问题，不是人为造成，我们承诺：质量三包一年（包修，包退，包换）注：不含易损件。售出的每一件商品，都会有完善的售后保障，让您在使用当中无任何顾虑！请大家放心购买！只有一点需注意，本公司利润微薄。退货的，来回运费由买家承担，这个望能理解！

小提醒！！！

水泵在实际使用中因为环境、水质、管阻、电压等等原因会使实际扬程、流量小于表称值（标称值都是额定最大值），所以请亲们购买时耐心说明你的使用情况，我们会为您挑选最理想的泵，让您免去后顾之忧！！谢谢！

2.._副本

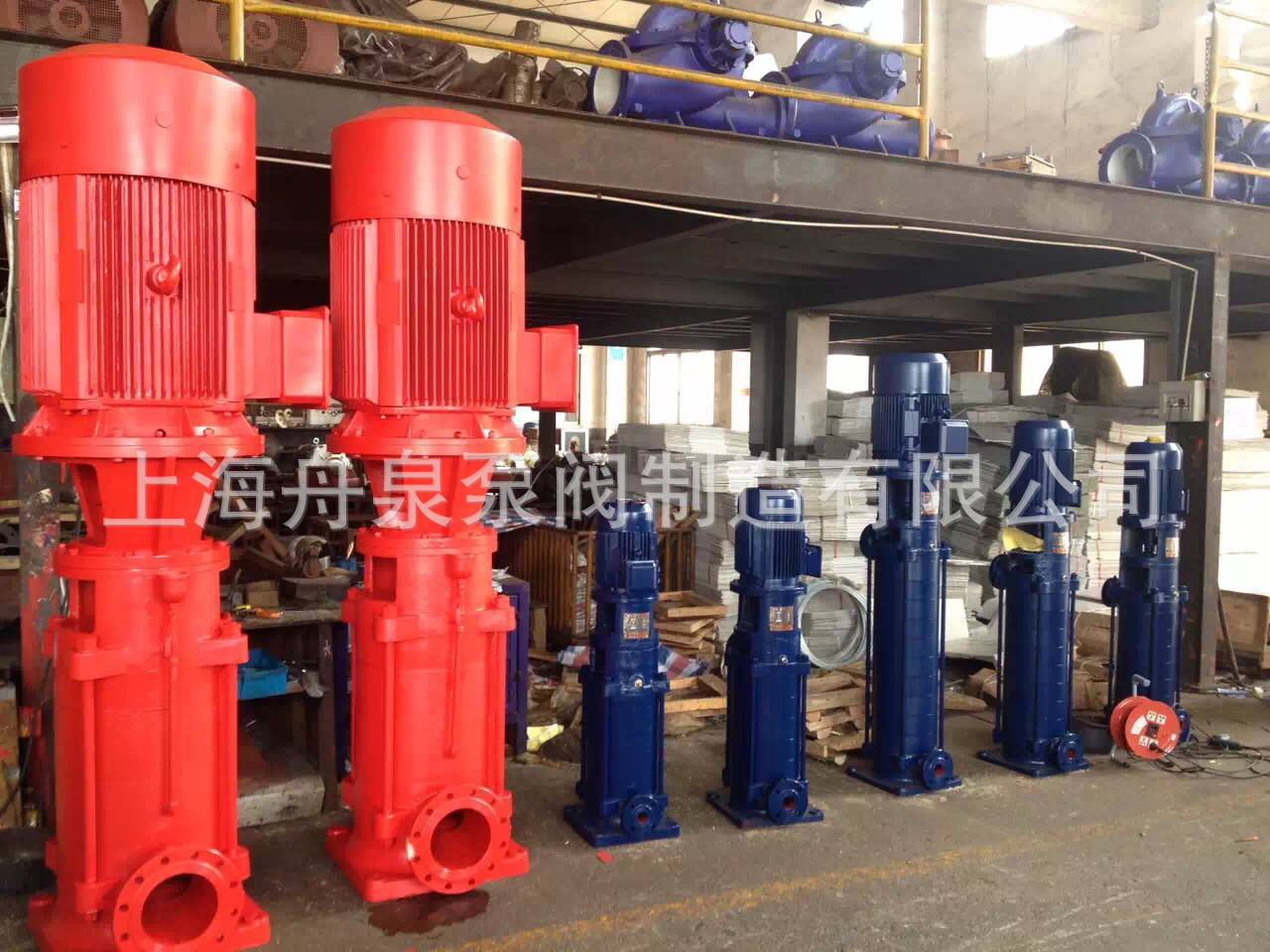

一、XBD-DL立式多级消防泵产品特点：

XBD-DL型立式多级消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。XBD-DL型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。供应XBD9.76/3.5-50DL恒压消防泵,XBD立式多级消防泵,应急消防泵本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、XBD-DL立式多级消防泵主要优点：

1、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、运行平稳，噪音低，组件同心度高。3、采用先进水力模型，效率高，性能出色。4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。5、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。 6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。供应XBD9.76/3.5-50DL恒压消防泵,XBD立式多级消防泵,应急消防泵

三、XBD-DL立式多级消防泵满足标准：

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；

2、泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；

3、介质使用温度-15℃～120℃;

4、最大系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。供应XBD9.76/3.5-50DL恒压消防泵,XBD立式多级消防泵,应急消防泵

四、XBD-DL立式多级消防泵技术参数：流量：5-100L/S；压力：0.10-1.25Mpa；功率：1.1-250KW；转速：980-2900r/min；口径：φ50-φ300；温度范围：≤80℃。

五、XBD-DL立式多级消防泵机组的起动、运转和停车起动:

1，泵组用于有吸程场合，即进口为负压吋，应先向管路中进行灌水或用真空泵引水，使水充满整个泵和进口管路. 注意逬口管路必须密封.不得有漏气现象存在。（起动前严禁无进水起动必须先进水后起动） 2，关闭出口管上的闸阀及压力廿腚塞.以减小起动电流。3，用手转动转子几圈，使轴承润滑并检査泵内叶轮和密封坏运转有无碰擦，如转不动.不应起动.直到找出故障原因为止。4，试起动，电机转向应和泵上的箭头指向一致.打开计旋基。5，当转子达到正常运转后.压力计显示出压力吋.逐渐打开出口闸阀，调节至所需工况。运转1，泵组在运转时.必须注意观察仪表读数.尽量使泵在铭牌规定的流量扬程附近工作.严防大流量运行.2，定时检査电机电流值不应超过额定电流。3，泵组的轴承溫度不得高于75℃

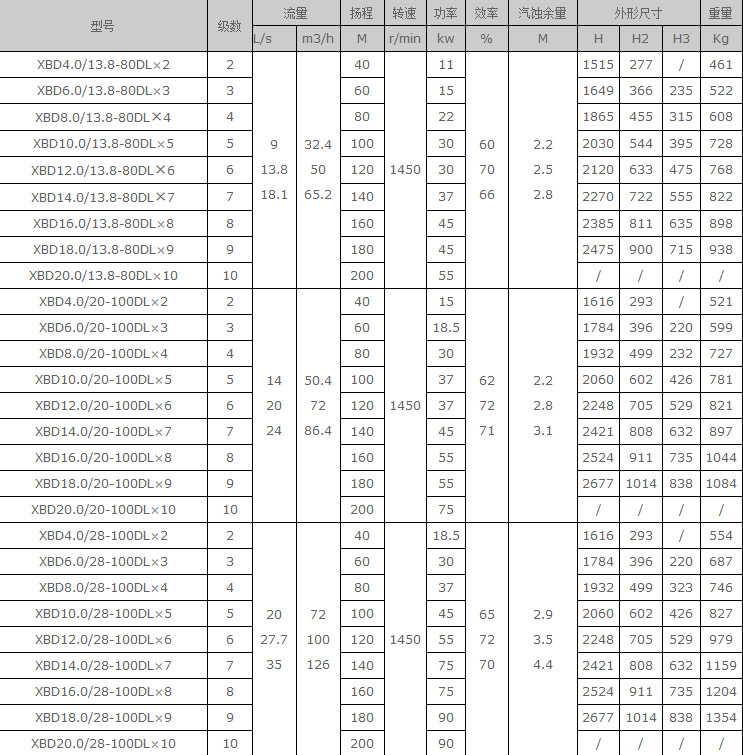

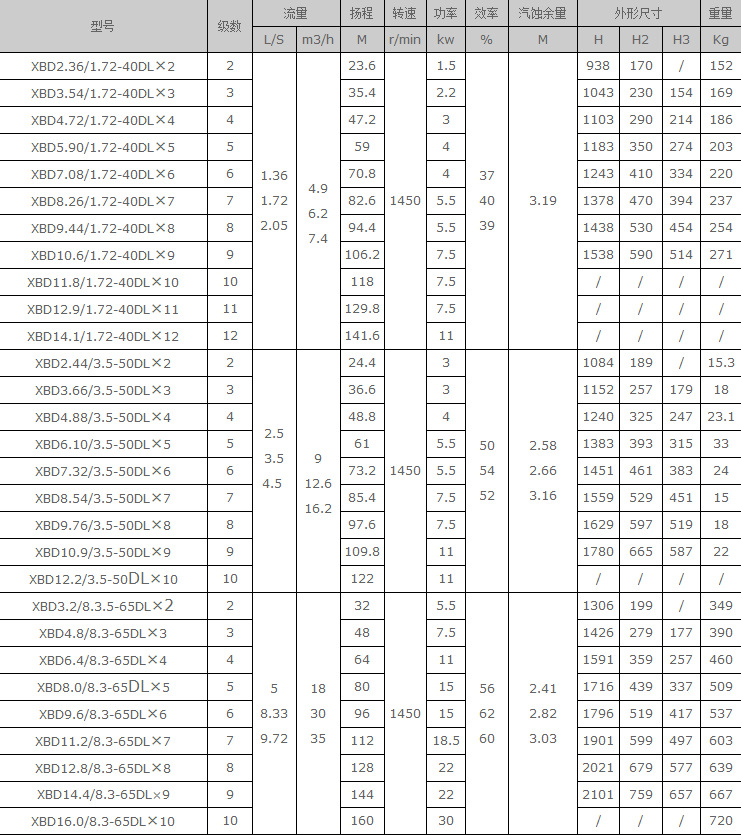

XBD-DL立式多级消防泵性能参数及外形尺寸图：

undefined

XBD-DL立式多级消防泵结构安装图：

序号	名称	材料或型号	序号	名称	材料或型号
1	电机	Y系列（V5）4极	12	出水段	HT200
2	联轴器	HT200	13	平衡套	HT200
3	弹性块	橡胶	14	平衡鼓	HT200
4	轴承压盖	HT200	15	末级导叶	HT200
5	轴承并帽	45	16	中段	HT200
6	轴承盒	HT200	17	导叶	HT200
7	轴承	180系列	18	叶轮	HT200
8	挡水套	45	19	出水段	HT200
9	石棉压盖	HT200	20	下轴套	45
10	石棉	石棉	21	下轴承	铜合金
11	填料函体	HT200	22	轴	45、2Cr13

XBD-DL立式多级消防泵安装尺寸图：


型号	H1	L	H	B×b	n-φd	进口法兰(J)				出口法兰(J)
型号	H1	L	H	B×b	n-φd	Djn	Dj	Dj2	n-φd	Dcn	Dc	Dc2	n-φdc
40DL6.2-11.2	112	225	45	350×300	4-φ18	40	150	110	4-φ18	40	150	110	4-φ18
50DL18-9.2	104	210	40	360×305	4-φ18	50	165	125	4-φ18	40	150	110	4-φ18
50DL12.6-12.2	104	220	45	360×305	4-φ24	50	165	125	4-φ18	40	150	110	4-φ18
65DL30-16	167	260	45	430×370	4-φ24	65	185	145	4-φ18	50	165	125	4-φ18
80DL50-20	120	280	50	450×400	4-φ24	80	200	160	8-φ18	65	185	145	4-φ18
100DL72-20	180	250	50	470×410	4-φ24	100	220	180	8-φ18	80	200	160	8-φ18
100DL100-20	180	280	50	470×410	4-φ24	100	220	180	8-φ18	80	200	160	8-φ18
125DL126-20	180	280	50	470×410	4-φ24	125	245	210	8-φ18	100	220	180	8-φ18
150DL150-20	150	300	50	470×410	4-φ24	150	285	240	8-φ23	125	245	210	8-φ18
150DL160-25	155	345	50	550×480	4-φ25	150	285	240	8-φ23	125	245	210	8-φ23
200DL300-20	182	380	50	600×550	4-φ24	200	340	295	12-φ23	150	285	240	8-φ23

XBD-DL立式多级消防泵附件件及安装尺寸表：

型号	联接板尺寸						刚性联接水泥台座基础尺寸
型号	A×A	B×B	C×C	H	d1	d2	D×D	E×E	F×F	H	d	h
XBD/-40DL	300	540	600	80	φ14或φ18	φ18	300	500	560	250	60	200
XBD/-50DL	305	540	600	80	φ14或φ18	φ18	305	500	560	250	60	200
XBD/-65DL	370	740	800	80	φ14或φ18	φ24	370	500	560	250	80	250
XBD/-80DL	400	740	800	80	φ18或φ22	φ24	400	600	660	350	80	250
XBD/-100DL	410	740	800	80	φ18或φ22	φ24	410	600	660	350	80	250
XBD/-150DL	550	840	900	80	φ18或φ22	φ24	550	700	760	350	80	250
XBD/-200DL	600	840	900	80	φ22	φ24	600	800	880	350	80	250

XBD-LG系列多级立式消防泵的安装：

1、安装前应检查有无杂质在泵的流道内。 2、泵安装位置应尽可能靠近水源处。 3、泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示。 4、直接安装中将泵放在基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5开水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。 5、安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。 6、泵用于有吸程场合，进水管端应装有底阀，并且进口管路不应有过多弯道。同时不得有漏水、漏气现象存在。 7、在进口管路上最好装在过滤网，以防杂质进入叶轮内部。滤网的有交面积应是进水管面积3~4倍，以保证液体的自由畅通。 8、为了维护和使用方便安全，在泵的进口管路上安装一只球阀和在泵出口附近安装一只压力表，并在压力表前面安装一只自位阀（防水锤），以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。 9、进口如需扩径连接，请选用偏心异径管道接头。

XBD-DL系列多级立式消防泵起动、运转与停车：

一、起动 1、泵用于有吸程场合，即进口为负压时，应先向进口路中进行灌水排气或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。 2、关闭出口管上的闸阀及压力计旋塞，以减小起动电流。 3、用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环动转有无碰擦，如转不动，不应起动，直至找出故障原因为止。 4、试起动，电机转向应和泵上的箭头指向一致，打开压力计旋塞。 5、当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。二、运转 1、泵在运转时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。 2、定时检查电机电流值不应超过额定电流。 3、泵的轴承温度不得高于75℃ ，并不得超过外界温度35℃。 4、易损件磨损过不应及时更换。 5、发现异常现象，立即停机检查原因。三、停车 1、关闭出水管路上的闸阀，关闭真空表旋塞。 2、停止电机，然后关闭压力计旋塞。 3、如有冬季寒冷季节，应将泵内液体放尽，以免冻裂。 4、长期停止使用，应将泵拆卸，清洗上油，妥善保管。

F5F7B2B283BF4ECC3D3F1630BC2507

该公司产品分类： QJ深井泵 XBD-TSWA卧式多级消防泵 XBD-HL立式恒压消防泵 XBD-HY卧式恒压消防泵 XBD-GDL立式多级消防泵 XBD-DL立式多级消防泵 XBD-LG立式多级消防泵 XBD-ISW卧式单级管道消防泵 XBD-ISG立式单级管道消防泵 WQP不锈钢潜水排污泵 QJ深井泵 NL泥浆泵 GW无堵塞管道排污泵 YW液下泵 WQK切割式潜水排污泵 QW,WQ潜水排污泵 JYWQ自动搅匀排污泵 AS潜水排污泵 LW直立式排污泵 IR型耐腐蚀保温泵
