智能电磁流量计，智能电磁流量计原理，智能电磁流量计性能

智能磁电流量计是电磁流量计的升级改良产品，由金湖仪通仪表公司研制、开发的采用进磁电数字检测技术的新型智能流量仪表，抗震性能优于旋涡流量计，内置电池供电而取代用220V供电，使用条件和成本都优于电磁流量计。它可广泛地应用于石油、化工、冶金、造纸、食品、印染等行业以及环保工程的水、污水流量和酸碱液体的计量。智能磁电流量计构成流量计由流量传感器和流量显示仪两部分组成，而传感器由表壳、磁钢及电极构成。智能磁电流量计特点

►耐腐蚀性能好、结构简单：传感器采用不锈钢材料制造，可耐强酸、强碱，内部无机械可动部件，不易堵塞，不会阻卡，从而使用寿命长。

►使用功能齐全：显示仪不仅能显示日期、瞬时流量和累积流量，而且能记录、贮存每天的日流量，以备检索，其贮存日流量容量达2600日，还可以查询7年内任意日期的日流量。

►性能稳定：磁电感应的流量信号的电路采用单片机对其进行运算、控制、处理技术，能识别流量与振动数据，消除所有干扰信号，具有良好的抗震，抗干扰能力，可耐1g振动（压电式耐振≤0.2g），使计量性能稳定、。

►下限流量低，量程比大，测量：流量计测量流速范围为 0.2～7.5m/s。显示仪单片机具有八段非线性流量误差修正功能和输出脉冲信号远传功能。

表1    角式智能磁电流量计参数表

公称口径

DN（㎜）

 25

 32

 25/50

 50

 80

 100
公称压力

PN（MPa）

 16    20

32    40

 16    20

32    42

 16    20

32    42

 16    20

32    42

 16

32

 25

26
流量范围

Q（m3/h）

 0.51～10

 0.751～15

 0.51～10

 1.22～30

 6～120

 9～180
仪表系数

K（kn/m3）

 160

 64

 16

 6.4
最大示值

（m3）

 9999.99999999

 99999.99999

 999999.9999
最小示值

（m3）

 0.00011

 0.00111

 0.0111
瞬时流量最小示值（m3/h）

 0.011

 0.011



表2 直通式智能磁电流量计参数表

公称口径

DN（㎜）

 公称压力

PN（MPa）

 流量范围

Q（m3/h）

 仪表系数

K（kn/m3）

 最大示值

（m3）

 最小示值

（m3）

 瞬时流量最小示值（m3/h）
15

 1～42

 0.2～3

 640

 9999.9999

 0.00011

 0.0011
20

 1～42

 0.3～5

 320
25

 1～42

 0.5～10

 160
32

 1～42

 0.75～15
40

 1～42

 1～20

 64

 99999.999

 0.0011

 0.011
50

 1～42

 1.5～30
65

 1～42

 3.5～70

 16
80

 1～42

 6～120
100

 1～26

 9～180

 6.41

 999999.99

 0.011

 0.11
125

 1～26

 12.5～250
150

 1～26

 20～400
200

 1～4

 35～700

 2.561

 9999999.9

 0.11

 1
250

 1～4

 60～1200

 1.281
300

 1～4

 100～2000

 0.641



浙江智能电磁流量计,还是睿派仪表的好

浙江智能电磁流量计,还是睿派仪表的好



























浙江智能电磁流量计,还是睿派仪表的好





HN智能电磁流量计供应商

                      智能电磁流量计的效果图简介：HNLD型智能电磁流量计是华能自动化仪表有限公司新型研发出的一款流量计，采用的制作工艺、精密的校验系统制作校验而成，利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点，智能电磁流量计还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差，并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高性的特点。测量原理是根据法拉第电磁感应定律得来，产品由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流量计。智能电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。智能电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，智能电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

产品特点：1：测量不受流体密度、粘度、温度、压力和电导率变化的影响；2：测量管内无阻碍流动部件，无压损，直管段要求较低；3：系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；4：转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；5：转换器可与传感器组成一体型或分离型；6：转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程；7：流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；8：转换器采用表面安装技术SMT，具有自检和自诊断功能；  智能电磁流量计硬件抗干扰技术：1：微处理器系统电源电压监视技术智能电磁流量计中微处理器系统当电源瞬态欠压，励磁开关脉冲动作都会造成微处理器误动作，数据丢失等现象，因此必须采用的复位电路和电源电压监视技术。最简单实用的方法是采用低成本电源配合高灵敏度的电源电压监视器，提高微处理器系统和抗干扰能力。2：同步采样的频度补偿技术同步采样和工频电源频率监视补偿技术，是提高抗流量信号电势中混入工频干扰和工频电源频率波动产生工频干扰能力的方法。同步采样技术，其采样脉宽为工频周期的整数倍，使流量信号电势中工频干扰平均值等于零，以消除工频干扰的影响；工频电源的频率波动补偿是频率的动态波动中，励磁电源和采样脉冲得以同步调整，真正实现同步采样技术和同步励磁技术，同步A/D转换，以降低工频干扰的影响。3：前置放大器的设计是提高抗干扰能力的首要环节电磁流量传感器输出流信号十分微弱，内阻抗较高，因此高输出入阻抗、低漂移、低噪声、高CRMM前置放大器才能满足抗同相共模干扰的要求。前置放大器采用JFET高输入阻抗电压缓冲器，低漂移低噪声减法器，精密电阻精心匹配组成仪用放大器，并采用输入保护技术，共模电压自举技术和接地技术大大提高抗共模干扰的能力，抑制零点漂移的影响。4：采用新型HCMOS系列芯片技术采用74HC系列芯片技术较采用74LS系列芯片其低噪声容限提高2.4倍，高燥声容限提高2.1倍，智能电磁流量计整个硬件采用74HC系列芯片，不仅降低整个功耗，而且提高元器件本身抗干扰能力，为电源流量计小型轻量一体化奠定了基础。5：新型励磁技术是提高智能电磁流量计抗干扰能力的重要手段智能电磁流量计励磁技术的发展，不仅减弱电极极化电势、泥浆干扰、流动噪声的影响，又能改变工频干扰的形态，便于同步采样技术处理工频干扰噪声，以避免工频干扰的影响。目前电磁流量传感器采用工频频率同步三值低频矩形励磁和双频矩形波励磁，从而提高电磁流量计整个抗干扰能力，提高电磁流量计的测量精度和性。流量范围：

口径mm
流量范围m3/h
口径mm
流量范围
φ15
0.06~6.36
φ450
        57.23～5722.65
φ20
0.11～11.3
φ500
        70.65～7065.00
φ25
0.18～17.66
φ600
        101.74～10173.6
φ40
0.45～45.22
φ700
        138.47～13847.4
φ50
0.71～70.65
φ800
        180.86～18086.4
φ65
1.19～119.4
φ900
        228.91～22890.6
φ80
1.81～180.86
φ1000
        406.94～40694.4
φ100
2.83～282.60
φ1200
        553.90～55389.6
φ150
6.36～635.85
φ1600
        723.46～72345.6
φ200
11.3～1130.4
φ1800
        915.62～91562.4
φ250
17.66～176.25.
φ2000
        1130.4～113040.00
φ300
25.43～2543.40
φ2200
        1367.78～136778.4
φ350
34.62～3461.85
φ2400
        1627.78～162777.6
φ400
45.22～4521.6
φ2600
        1910.38～191037.6




常用口径：HNLD型智能电磁流量计口径分别分：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000等正常使用口径，还有特殊规格的大口径：DN2200、DN2400、DN2600、DN2800、DN3000，其中DN表示为法兰公称直径，例如数字15表示法兰规格。相关产品：电磁流量计,液体流量计

该公司产品分类： 仪表配件系列 校验仪表系列 物/液仪表系列 变压器系列 变送器系列 热电偶系列 流量计系列

华立智能电磁流量计

HL-LDG型智能电磁流量计型号规格表

规 格 代 码

说 明

仪表种类

HL-LDG

智能电磁流量计

通径代码

-XXX

例：150表示DN150，若通径后I插入式

电极形式

1

标准固定式

2

刮刀式

3

可拆卸更换式

电极材料

0

不锈钢

1

铂（Pt）

2

哈氏B（HB）

3

钽（Ta）

4

钛（Ti）

5

哈氏C（HC）

内衬材料

3

氯丁橡胶

4

聚氨酯橡胶

5

F4（PTFE）

6

F46（FEP）

7

F40（E-TFE）

8

P0（聚丙烯）

9

PPS（聚丙硫醚）

额定压力（MPa）

4.0

DN18-80

1.6

DN100-150

1.0

DN200-1000

0.6

DN1100-2000

0.25

DN2200

工作温度

E

≤80℃

H

≤180℃

接地环

0

无接地环

1

有接地环

防护等级

0

IP65

1

IP68

转换器形式

0

一体式

1

分体式

外壳材料

0

碳钢

1

不锈钢

表体法兰

0

碳钢

1

不锈钢

安装配对法兰

0

不带

1

带

供电电源

0

220VAC

1

24VDC（Iour≥0.5A）

仪表量程

（XXX）

例：3000表示对应最大量程3000m3/h



 2、转换器技术数据

电源

交流

85—265V，45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数，也可利用PC机（RS232）对转换器设定编程；

3行LCD宽视角、宽温、带背光显示；

第1行显示流量值；

第2行显示流量单位；

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位，利用PC机（RS232）对转换器设定编程；

2行LCD宽视角、宽温、带背光显示：

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行：显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离，负载≤600D．（20mA时）；

上限：0—21mA可选，每档lmA；

下限：0—21mA可选，每档1mA；

正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA，其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；

方波或选定脉宽，选定脉宽上限2．5S，每档1ms；

无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。

双路报警输出

可报警（编程）高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.（与脉冲输出不隔离）

数字通讯

　

RS232，RS485，HART



3、衬里的选择

衬里材料

主要性能

介质温度

适用范围

—体型

分离型

　

聚四氟乙烯（F4）

是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ （需特殊订货）

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯（F46）

同F4，耐磨性、抗负压能力高于F4。

同上

　

聚氟合乙烯（Fs）

适用温度上限较聚四氟乙烯低，但成本也较低。

80℃

　

聚氯丁橡胶

1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。

80℃ 120℃ （需特殊订货）

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆



4、进口保护法兰和接地法兰（或接地环）的选择

兰种类

适 用 范 围

接地法兰（或接地环）

适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。

进口保护法兰

当介质有强磨损性时选用。

 5、电极的选择

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀

钛

能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。

钽

具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质（包括沸点的盐酸、硝酸和l 50℃以下的硫酸）的腐蚀。在碱中刁；耐蚀。

铂／钛合金

几乎能耐——切化学介质，但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性，强磨损性的介质。

注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

HL-LDG系列智能电磁流量计仪表选型 ◆量程范围确认 一般工业用智能电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。 在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算： Q=πD2V/4 Q:流量（㎡/h）D:管道内径 V：流速（m/h） 智能电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。 ◆HL-LDG系列智能电磁流量计参考流量范围

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ15

0.06~6.36

φ450

57.23～5722.65

φ20

0.11～11.3

φ500

70.65～7065.00

φ25

0.18～17.66

φ600

101.74～10173.6

φ40

0.45～45.22

φ700

138.47～13847.4

φ50

0.71～70.65

φ800

180.86～18086.4

φ65

1.19～119.4

φ900

228.91～22890.6

φ80

1.81～180.86

φ1000

406.94～40694.4

φ100

2.83～282.60

φ1200

553.90～55389.6

φ150

6.36～635.85

φ1600

723.46～72345.6

φ200

11.3～1130.4

φ1800

915.62～91562.4

φ250

17.66～176.25.

φ2000

1130.4～113040.00

φ300

25.43～2543.40

φ2200

1367.78～136778.4

φ350

34.62～3461.85

φ2400

1627.78～162777.6

φ400

45.22～4521.6

φ2600

1910.38～191037.6



HL-LDG系列智能电磁流量计选型谱

型号

 通径



HL-LDG

10~3000





代号

安装形式


S

一体式
L

分体式



代号

转换器型号

ZA

圆形

ZB

方形



代号

输出信号

I.4

4~20mA

f

频率 1KHz

Rs

串行通讯（485）

C

控制输出



 代号

防爆要求

 N

无防爆

EX

防爆（仅适用于分体式）



代号

介质温度

T1

≤65℃

T2

≤120℃

T3

≤180℃（仅适用于分体式）



代号

内衬材质

NE

氯丁橡胶（≤65℃）

PTFE

聚四氟乙烯（≤189℃）

PVC

聚氯乙烯（≤70℃）



代号

电极材质

316L

不锈钢

HC

哈氏合金C

HB

哈氏合金B

Ti

钛

Ta

钽



智能电磁流量计



智能电磁流量计产品概述：
金湖斯科特仪表有限公司生产的SKTLDE系列智能电磁流量计是根据法拉第电磁感应定律来测量管道内导电介质体积流量、电磁流量计满足现场显示的同时，还可以输出4—20ma电流信号供记录、调节和控制用，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
金湖斯科特仪表有限公司智能电磁流量计除测量封闭管道中的导电液体和浆液中的体积流量（包括酸、碱、盐等强腐蚀性的液体）外、还可以测量液固两相流体、高粘度液流。该产品广泛应用于环保、石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
智能电磁流量计产品特点：
1、仪表结构简单、可靠、无可动部件、工作寿命长；
2、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
3、测量管内无截流阻流部件，无压损和流体堵塞现象，直管段要求较低；
4、系列公称通径DN15～DN3000。传感器衬里和电极材料采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
5、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
6、转换器可与传感器组成一体型或分离型；管道式分为：管道式和插入式；
7、转换器采用16位高性能微处理器，高清晰度LCD背光显示，参数设定方便，编程可靠；
8、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；并具有多种输出：电流、脉冲、数字通讯、HART；
9、电磁流量计无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统；SKT LDE系列电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
智能电磁流量计技术参数
◆仪表精度：管道式0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.5－－10m/s
◆工作压力：6.5MPa以下
◆环境温度：-40℃～+80℃
◆介质温度：聚四氟乙烯衬里≤180℃ 、橡胶材质衬里≤65℃
◆防爆标志：ExmibdⅡBT4
◆外磁干扰：≤400A/m
◆外壳防护：一体化型： IP65；分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）转换器IP65
◆输出信号：4～20mA.DC，负载电阻0～750Ω
◆通讯输出：RS485或CAN总线
◆电气连接：M20×1.5内螺纹，φ10电缆孔
◆电源电压：85～265V.AC、24±10%V.DC
◆最大功耗：≤20W
◆量程范围确认
该公司产品分类： 校验仪表 压力仪表 温度仪表 物位仪表 流量计仪表

LDB（E）智能电磁流量计厂家供应



□ 全数字处,抗干扰能力强 □精度高,测量范围宽,可达1:150 □无机械可动部件,无阻流部件,几乎没有压力损失 □测量结构不受流速分布,压力,温度密度,粘度影响□可根据用户需要进行现场在线修改量程




概    述——————————————
     LDE型智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
概    述——————————————
     根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：    E=KBVD            式中：     E－感应电势；    K－与磁场分布及轴向长度有关的系数；    B－磁感应强度；    V－导电液体平均流速；    D－电极间距；（测量管内直径）     传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
仪表特点——————————————
  ■全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1；  ■超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好；  ■采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的    稳定性，功耗低；  ■采用SMD器件和表面贴装（SMT）技术，电路可靠性高；  ■管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失；  ■在现场可根据用户实际需要在线修改量程；  ■测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关；  ■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂；  ■具有RS485、RS232、Hart和Modbus等数字通讯信号输出；（选配）  ■具有自检与自诊断功能；  ■小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）；  ■内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有不掉电时钟，可记    录16次掉电时间。（选配）；  ■红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）。

技术参数——————————————


公称通径（mm）  （特殊规格可定制）
 管道式四氟衬里：DN10～DN600
 管道式橡胶衬里：DN40～DN2200
流动方向
 正，反，净流量
量程比
 150：1
重复性误差
 测量值的±0.1%
精度等级
 管道式：0.5级，1.0级
被测介质温度
 普通橡胶衬里：－20～＋60℃
 高温橡胶衬里：－20～＋90℃
 聚四氟乙稀衬里：－30～＋100℃
 高温型四氟衬里：－20～＋180℃
额定工作压力  （高压可定制）
 DN10－DN150：≤1.6MPa
 DN200－DN350：≤1.0MPa
 DN400－DN1000：≤0.6MPa
 DN450－DN2200：≤0.25MPa
流速范围
 0.1－15m/s
电导率范围
 被测流体电导率≥5μs/cm
信号输出
 4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平
通讯输出
 RS485,MODBUS协议，HART协议
供电电源
 AC220V或DC24V
要求直管段长度
 上游≥5DN，下游≥2DN
连接方式
 流量计与配管之间均采用法兰连接，法兰符合国标：GB/T9115.1-2000
防爆等级
 ExdeiallBT4-T6
防护等级
 IP65，特殊订制最高可达IP68
环境温度
 －25～＋60℃
相对温度
 5%～95%
消耗总功率
 小于20W

该公司产品分类： 超声波系列 传感器｜变送器 显示仪表 超声波流量计 电磁流量计 涡街流量计 涡轮流量计 常用流量计

智能电磁流量计，石家庄智能电磁流量计

智能电磁流量计
一、产品特点
▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好
▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功
二、智能电磁流量计主要技术参数

●公称通径系列DN（mm）
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊规格可以定制
●    流动方向
正，反，净流量，
量程比：150：1
重复性误差：测量值的±0.1%
●    精度等级：管道式：0.5级，1.0级
●    被测介质温度：
普通橡胶衬里：-20~+60℃
高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃
高温型乙烯衬里：-30~+180℃
●    额定工作压力：
管道式：DN10—DN65：≤2.5Mpa,   DN80—DN150：≤1.6Mpa,
        DN200—DN1200：≤1.0Mpa
●    流量测量范围：
流量测量范围对流速度范围是0.3—15m/s

●    电导率范围：
  被测流体电导率≥5μs/cm
大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
●    输出电流及负载电阻：
4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V
导通时集电极最大电流为25mA
●    电极材料：
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料
●    防护等级：潜水型： IP68，其他型 IP65
●    供电电源：
85~265V，  45~63HZ
●    直管段长度：
管道式：上游≥5DN，下游≥2DN
●    连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
●    防暴标志：mdllBT4
●    环境温度： -25℃~+60℃
●    相对温度：5%~95%
●    消耗总功率：小于20W


三、流量范围的选型
最大流量和最小流量必须符合下表中的数值。

内径（mm）
10
15
20
25
32
40
50
65
Qmin（m3/h）
Qmax（m3/h）
0.0848
3.39
0.1908
7.63
0.3391
13.56
0.5299
21.20
0.8681
34.73
1.3565
54.26
2.1195
84.78
3.5820
143.28
内径（mm）
80
100
125
150
200
250
300
350
Qmin（m3/h）
Qmax（m3/h）
5.4259
217.04
8.478
339.12
13.2469
529.88
19.0755
763.02
33.912
1356.48
52.9875
2119.5
76.302
3052.08
103.8555
4154.22
内径（mm）
400
450
500
550
600
700
800
900
Qmin（m3/h）
Qmax（m3/h）
135.468
5425.96
171.6795
6867.18
211.95
8487
256.46
10258.38
305.208
12208.22
415.422
16616.88
542.592
21703.68
686.718
27468.82
内径（mm）
1000
1100
1200
1400
1600
1800
2000
2200
Qmin（m3/h）
Qmax（m3/h）
847.80
33912
1025.838
41033.52
1220.832
48833.28
1660.688
66467.52
2170.368
86814.72
2746.872
109874.88
3391.20
135648
4103.352
164134.08

SCLDE中文智能电磁流量计

 SCLD系列中文智能电磁流量计是采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。

二、智能电磁流量计特点

测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。

测量管无阻碍、无活动部件、无压损，直管段要求较低。

电磁流量传感器可带接地电极，实现仪表良好接地。

电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。

全数字量处理，抗干扰能力强，测量可靠，精确度高。

高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。

具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。

仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。

转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

三、智能电磁流量计主要技术数据

公称通径：DN6-3000mm

公称压力：0.6、1.0、1.6、4.0MPa（高压可根据用户要求加工）

精 度：±0.2% ±0.5%（示值误差）

测量范围（流量）:0-1m/s至0-10m/s

介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃

环境温度：-25℃～+60℃

环境湿度：5～100%RH（相对湿度）

介质电导率：大于20μS/cm

安 装：一体型、分体型

外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65

电极结构：三电极结构、刮刀电极结构

被测介质最高温度：氯丁橡胶衬里最高80℃，聚氨脂衬里最高80℃，聚四氟乙烯衬里最高180℃， 耐高温橡胶衬里最高120℃

传感器输出信号：0-0.2mVp-p至0-2mVp-p

电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊

防爆标志：ExmⅡT4，ExmdⅡBT4

四、智能电磁流量计衬里材料、主要性能

 如需查看更多产品可以登录如下网站查看：

www.tx7878.cn、www.sanchangyb.com、www.sancdc.com、www.jssanchang.com、

http://www.51sole.com/b2b/pd_15337537.htm、http://www.afzhan.com/Product/detail/2951088.html

该公司产品分类： 显示仪表 校验仪表 压力表 流量计 变送器 液位计

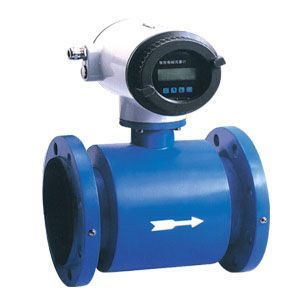

一体式智能电磁流量计



 LDE一体式智能电磁流量计产品特点是测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，该产品传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
电磁流量计选型：仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。►收集数据1.被测流体成份2.最大流量、最小流量3.最高工作压力4.最高温度、最低温度►被测流体必须具备一定的导电性，导电率>5μS/CM最大流量和最小流量必须符合下表中的数
口径mm
流量范围m3/h
口径mm
流量范围m3/h
φ15
0.0636~6.360
φ450
57.23～5722.650
φ20
0.11～11.300
φ500
70.65～7065.000
φ25
0.18～17.660
φ600
101.74～10173.60
φ40
0.45～45.220
φ700
138.47～13847.40
φ50
0.71～70.650
φ800
180.86～18086.40
φ65
1.19～119.40
φ900
228.91～22890.60
φ80
1.81～180.860
φ1000
406.94～40694.40
φ100
2.83～282.600
φ1200
553.90～55389.60
φ150
6.36～635.850
φ1600
723.46～72345.60
φ200
11.3～1130.40
φ1800
915.62～91562.40
φ250
17.66～176.250
φ2000
1130.4～113040.000
φ300
25.43～2543.400
φ2200
1367.78～136778.40
φ350
34.62～3461.850
φ2400
1627.78～162777.60
φ400
45.22～4521.60
φ2600
1910.38～191037.60
该公司产品分类： 雷达液位计 物位仪表 记录仪 防腐型电磁流量计 不锈钢电磁流量计 显示仪表 压力仪表 温度仪表 流量仪表

电磁流量计FR-EDC 智能电磁流量计

Normal 0 7.8 磅 0 2 false false false MicrosoftInternetExplorer4

智能型电磁流量计FR-EDC是我公司采用国内外最新先进技术研制、开发的全智能型流量计。

该系列电磁流量计特别设计了带背光宽温的中文液晶显示器，功能实用齐全、显示直观、操作使用方便。另采用多电极结构，进一步保证了测量精度，减轻了仪表体积和安装维护的麻烦。

特点1智能型电磁流量计FR-EDC流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2测量管道内无阻流件，因此没有附加的压力损失; 测量管道内无可动部件，因此传感器寿命极长。

3由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

4传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

5智能型电磁流量计FR-EDC转换器采用表面贴装技术，性能可靠，精度高，功耗低，零点稳定，参数设定方便。显示累积流量、瞬时流量、流速、流量百分比等。

6双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。



选型参数

1.被测流体成份

2.最大流量、最小流量

3.最高工作压力

4.最高温度、最低温度智能型电磁流量计FR-EDC的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

================================================================

武汉万维电子有限公司是一家专业生产流量计及流量检测装置的生产型企业。

代理及合资生产美国FR系列流量开关

特价现货供应各式流量开关及以下列产品厂价直销

联系人：胡小姐

联系电话： ，87598630

手机：15342281800      QQ：29047664

公司网址：www.www027.com



电子插入式流量开关：FR-DT10

                    FR-DT10S

                    FR-DT10P

                    FR-DT10C

                    FR-DT10SC

                    HSC-WFR001



电子管段式流量开关：FR-DT10F

                    管径DN10－DN1600



流量传感器：HSFT696-ND

流量控制器：HSPD898-ND



带显示流量开关：FR-NR

                FR-GX1



机械式流量开关：LZ-01（钢接头）

                LZ-01（铜接头）

                LKB

                FRP53



靶式流量开关LKB



经济型水流开关：RZ-90   4分

                RZ-90   6分

                RZ-90   1寸



压力开关FR-YL

压差开关FR-YC

微电脑数显压力控制器FR-YK

压力传感器FR-YL-G

压差发讯器FR-YCF



LDC电磁流量计

电磁流量计FR-EDC

涡轮流量计FR-WDC

椭圆齿轮流量计FR-LC

浮子流量计FR-LZS

转子流量计FR-LZB



派克电磁阀：PHS510S

            PHS510D

PHS520S

PHS520D

            PHS530S

            PHS530D

            PHS540S

            PHS540D



水流指示器 FR-ZXQ

流量指示器 FR-ZXY

           FR-ZXYF



静压液位变送器 型号 BF-JY磁致伸缩液位计 型号 FR-CY



定量控制仪XSJDL

磁翻柱液位计 FR-CF

浮球开关FRFQ

水泵压力开关FR-HY102



热偶真空计JC-R

薄膜真空计FR-ZDM

电阻真空计FR-ZDZ

复合真空计FR-ZDF

电离真空计FR-ZDL

压阻真空计FR-ZDR

真空控制仪FR-ZDK10

真空测量规管

电磁流量计

船用压差开关

毛细不锈钢管



该公司产品分类： 电磁阀 气动元件 流量计 压力控制器 流量开关
  • 共289条共29页
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17

    • 最新产品

    热门仪器： 液相色谱仪 气相色谱仪 原子荧光光谱仪 可见分光光度计 液质联用仪 压力试验机 酸度计（PH计） 离心机 高速离心机 冷冻离心机 生物显微镜 金相显微镜 标准物质 生物试剂
