TSY-16型土工布气动圆盘取样器

 TSY-16型土工布气动圆盘取样器

用于切割各种土工合成材料试样的切割成型，气动切割，操作方便。

技术参数：1、取样面积：10000mm

          2、压力盘直径148mm

          3、行程：100mm

         4、 出力：90Kg

          5、气压：5Kg/cm

          6、尺寸：350*420*630

          7、重量：55KgTSY-16型土工布气动圆盘取样器

用于切割各种土工合成材料试样的切割成型，气动切割，操作方便。

技术参数：1、取样面积：10000mm

          2、压力盘直径148mm

          3、行程：100mm

         4、 出力：90Kg

          5、气压：5Kg/cm

          6、尺寸：350*420*630

          7、重量：55Kg





该公司产品分类： 安全网系列 保温材料压缩性能试验机 导热系数综合测试仪 保温砂浆拉力试验机 岩石耐崩解试验仪 岩石膨胀力仪 岩石弹性模量试验机 天然饰面石材抗折机 石材耐磨试验机 数显应力直剪仪 便携式直剪仪 岩石渗透仪 岩石点荷载仪 岩石侧向约束膨胀率试验仪 岩石自由膨胀率试验仪 岩石压入硬度计 微机控制岩石抗压剪试验机 岩石单轴抗压强度试验机 微机控制电液伺服岩石三轴试验机 恢复系数测定仪

MK-8879供应气动式按键寿命试验机，气动式按键寿命试验机，手机按键点击寿命试验机



气动式按键寿命试验机，按键寿命试验机，按键试验机
产品概述；气动式按键寿命试验机/按键寿命试验机 可对电脑、手机、CD/MP3、计算器、记事本、电器/汽车遥控器等按键做寿命测试。尤其适用于手机按键作疲劳测试
本按键寿命机采用日本原产之气动元件，最多可同时测试25个按键，每个工位可独立动作互不干预，按键上下、前后、左右打击间距可调，可满足正面按、侧面按打击力连续可调，操作简便，性价比高
1、行程和测试间隔时间：可调节
2、可同时测试手机：一台中的多个按键
3、驱动气源：≥0.5MPa　
4、按键荷重：200~1000gf或
5、测试速度范围：10~60次/min可调节
6、计数器：1~999999可设定
7、机台尺寸：370×450×570mm
8、机台重量：约35kg
9、工作电源：AC220V  50Hz 2A
该公司产品分类： 头戴式耳机插针插拔力试验机 头戴式耳机折叠试验机 头戴式耳机扭转试验机 头戴式耳机支臂滑动试验机 头带式耳机伸缩疲劳寿命试验机 头带式耳机夹力测试机 头带式耳机咪臂旋转寿命试验机 头带式耳机头伸缩试验机 头带式耳机拉伸疲劳寿命试验机 耳机测试系列 扫频振动试验机 低频振动试验机 双冀跌落试验机 单臂跌落试验机 机械型垂直/水平振动试验机 模拟汽车运输振动试验机 耐磨擦试验机 双手机滚筒跌落试验机 手机滚筒跌落试验机 端子、插头电流负载温升试验

QBY型气动隔膜泵

QBY型电动隔膜泵是目前国内颖的一种泵，对于各种腐蚀性液体，带 颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水, 油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。其性能参数与德国的 WLLDENPUMPS、美国的MARIOWPUMPS相近。泵体过流部件材质采用不锈钢、铝 合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯 丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。




QBY型气动隔膜泵
〖概述〗 QBY型电动隔膜泵是目前国内颖的一种泵，对于各种腐蚀性液体，带 颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水, 油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。其性能参数与德国的 WLLDENPUMPS、美国的MARIOWPUMPS相近。泵体过流部件材质采用不锈钢、铝 合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯 丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。 QBY系列气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源,吸程7m, 扬程0-50m,流量0.8-40 m3/h无级可调。
〖性能参数表〗
产品 名称
型号 口径-流量-扬程 (mm)-(m 3 /h)-(m)
允许吸 上真空度 (m)
最大允许通 过颗粒直径 (mm)
最大供气 压力(kf/cm 2 )
最大空气 耗量 (m 3 /min)
Q B Y 气 动 隔 膜 泵
10-0.8-50
5
1
7
0.3
15-1-50
5
1
7
0.3
20-1.8-50
7
2.5
7
0.45
25-2.4-50
7
2.5
7
0.5
32-5.6-50
7
3
7
0.55
40-8-50
7
4.5
7
0.6
50-18-50
7
8
7
1.9
65-24-50
7
8
7
0.9
80-27-50
7
10
7
1.5
100-40-50
7
10
7
1.5

GQ641MGQ641M气动高温球阀

 GQ641M气动高温球阀

气动高温球阀（耐高温650℃） 气动高温球阀（耐高温350℃）
气动高温球阀（耐高温650℃） 气动高温球阀（耐高温350℃）
一、气动三通内螺纹球阀 产品概述

上海禹沪公司生产的GQ641M气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座，可适用于≤650°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4～0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

二、气动高温球阀 主要技术参数
公称通径DN(mm) 15～200 执行器型号 GT、AT、AW系列单双作用气动执行器
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa 供气压力 0.4～0.7MPa
阀体形式 两段式铸造球阀 气源接口 G1/4"、G1/8"、G3/8"、G1/2"
连接形式 法兰式、焊接式 环境温度 -30～+70℃
阀芯形式 "O"型球形阀芯 作用形式 单作用执行机构、双作用执行机构
密封填料 柔性石墨、金属缠绕垫片 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性 近似快开型

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
动作范围 0～90°
泄露量Q 按GB/T4213-92，小于额定KV0.01%
适用温度 PPL≤250℃、硬密封≤650℃
基本误差 带定位器：小于全行程的±2%
死区 带定位器：小于全行程的2%
可调范围 250：1
配置执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制
三、气动高温球阀 主要零件材料
零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
四、气动高温球阀 主要性能规范
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
试验压力 强度试验 1.5 2.4 3.75 6.0 9.60
密封试验 1.1 1.76 2.75 4.4 7.04
低压气密试验 0.5～0.7
适用介质 水、气体、蒸汽、油品等高温介质
五、气动高温球阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

该公司产品分类： 自力式调节阀 气动球阀 电动球阀 气动蝶阀 电动蝶阀 气动调节阀 电动调节阀 调节阀 蝶阀 球阀

KLEIN气动三通内螺纹球阀

 气动三通内螺纹球阀分为“L型气动三通内螺纹球阀”与“T型气动三通内螺纹球阀”， L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通；T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通。三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。气动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

 气动三通内螺纹球阀主要技术参数：

①螺纹类型：G•NPT•BSPT DIN259/2999

②阀门检验：ISO/DIN 5208—1987

③驱动装置：ISO 5211④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

⑤连接方式：螺纹 （L型、T型）⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）

⑦阀球材质：不锈钢CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL

⑨适用温度：-20℃～232℃～350℃

⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）⑪气缸选配：意大利AT

⑫气缸形式：双作用、单作用（弹簧复位式）

⑬环境温度：-20℃-+80℃⑭气源压力：双作用4～8bar、单作用5～8bar

⑮产品型号：Q615F/Q614F





http://www.klevalve.com/qdqf/   气动球阀http://www.klevalve.com/fdqf/193.htm   气动三通内螺纹球阀http://www.klevalve.com/fdqf/192.htm  气动三通法兰球阀http://www.klevalve.com/tjqf/191.htm  气动法兰式V型球阀http://www.klevalve.com/fdqf/189.htm    标准气动球阀http://www.klevalve.com/fdqf/201.htm   气动三片式球阀http://www.klevalve.com/tjqf/190.htm   气动对夹式V型球阀http://www.klevalve.com/gxqf/174.htm  管线球阀http://www.klevalve.com/tjqf/173.htm   V型调节球阀http://www.klevalve.com/pxxztjf/172.htm   偏心旋转调节球阀]





该公司产品分类： 气动截止阀 气动蝶阀 气动调节阀 气动球阀

VTON进口气动笼式调节阀



进口气动笼式调节阀
首先欢迎您访问我们的网站，感谢您对我们的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务。是一种改进型压力平衡式调节阀，该阀套筒上装有高性能的密封环，有效提高泄露等级，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。
美国威盾VTON进口气动笼式调节阀
进口气动笼式调节阀阀体
型式：直通双座铸造球型阀
公称通径：15、20、25、40、50、65、80、100mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K 、、
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI 、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座套筒式柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）,参考流量特性曲线图
套筒形式：分离式套筒
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
笼式调节阀性能
泄漏量：金属阀座：%，符合ANSI
　　　软阀座：小于阀额定容量的10-7, 符合ANSI
回差：带限位器：小于全行程的1%，
　　　不带限位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带限位器：小于全行程的±1%，
　　　不带限位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
笼式调节阀可调范围：50：1（≤Cv≤14）或30：1（CV≤）
进口气动笼式调节阀订货须知
（mm （压差） ,建议用户安装空气过滤器三联件与二位五通电磁阀。
美国威盾VTON阀门中国一级代理商联系—北京德泰科阀门有限公司
联系电话：；传真：　手机：15910656008；
网址： 邮箱：dtkfm@
该公司产品分类： 进口温控阀 阻火器 进口柱塞阀 进口切断阀 进口控制阀 进口疏水阀 进口止回阀 进口平衡阀 进口过滤器 进口截止阀 进口蝶阀 进口减压阀 进口安全阀 进口球阀 进口调节阀 进口电磁阀

RM/28000Norgren 气动元件圆筒型气缸RM/28000

诺冠是世界的气动产品制造和供应商，为全球客户提供气动和流体控制解决方案。诺冠公司通过精选的经销商网络及通过遍布全世界26个国家，16000多名员工的国际网络，生产供应全系列的气动控制和自动化产品，均持有ISO9001的质量标准证书。可确保客户从诺冠这一可信赖的供应商那里即能采购到所需要的气动产品。同时，诺冠每年设计并生产成千上万种特殊的产品，以满足客户的特定要求，遍布26个国家的公司在当地均能为客户提供包括气动控制回路设计，气动技术和产品问题的销售技术咨询，专门的应用指导，各个层面的技术支持以及在当地进行常规产品的生产加工。2006诺冠集团公司销售增长率为13%，占IMI集团的37%，而诺冠中国的销售增长率为22%。    诺冠的宗旨是为客户创造竞争优势。我们具备竞争力的流体控制技术和产品源自诺冠的工程师多年的经验和专注于向客户提供的解决方案的使命。对于客户而言，他们可以获得更的机器设备，提供设备的运行效率，并且降低成本。

产品：诺冠气缸，圆筒型气缸

型号：RM/28000，RM/8000

产品型号 产品介绍 产品图片
执行元件 圆筒型气缸 RM/28000 • 单作用ISO 6432 • Φ10 ... 25mm • 标准型为磁性活塞 • 符合ISO6432 • 高强度、双压接端盖标准设计 • 防腐蚀 • 标准型采用缸前端安装螺母 • 和活塞杆锁紧螺母 • 可选气口位置以便紧凑安装



RM/8000 • 双作用 ISO 6432 • Φ10 ~ 25 mm • 标准型为磁性活塞 • 符合ISO6432标准 • 高强度，双压接端盖设计 • 防腐蚀 • 标准型采用缸前端安装螺母 • 和活塞杆锁紧螺母 • 可选气口位置以便紧凑安装

该公司产品分类： SMC YUKEN 瑞士TRAFAG NIHON SPEED

德国萨姆森SAMSON3351 型气动开关阀

 SAMSON-0109 3730-2 阀门定位器

SAMSON-0110 3730-2 ID:2059666)SAMSON-0111 4708-9624 3-0466SAMSON-0112 3351-95120-083-0222870,GG-2516SAMSON-0113 3351-92120-083-02502401 GG-25SAMSON-0114 3277 DN50 PN40SAMSON-0115 3277 DN80 PN40SAMSON-0116 3277 DN100 PN40SAMSON-0117 EN-JL 1040/126B DN40 PN16SAMSON-0118 EN-JL 1040/126B DN25 PN16SAMSON-0119 IMPVT4-20 DN50 PN16SAMSON-0120 Type 3241 with pneumatic actuaSAMSON-0121 3241-7 DN50PN16KVS40 EN-JL1040SAMSON-0122 3730-100000000SAMSON-0123 P/N：2321-6001SAMSON-0124 SC300/4 75 vetec72.4AT 6barSAMSON-0125 3277 240CM2 0.2~1bar 3241 02SAMSON-0126 DN15 FIG.51SAMSON-0127 37301配373010000000000001SAMSON-0128 3730-210000-00 阀门定位器SAMSON-0129 type 2N DN 80 PN 16 material:

SAMSON-0127 37301配373010000000000001SAMSON-0128 3730-210000-00 阀门定位器SAMSON-0129 type 2N DN 80 PN 16 material:SAMSON-0130 3241-7DN80/PN40，WN1.0619阀体SAMSON-0131 3241-7DN65/PN40，WN1.0619阀体SAMSON-0132 3241-7DN50/PN40，WN1.0619阀体SAMSON-0133 3730-2100001SAMSON-0134 V-ID: 2144788SAMSON-0135 MODEL:3767-1000221001.04SAMSON-0136 3510 G1/4 PN40SAMSON-0137 4763-00110012100000.04SAMSON-0138 3241-1 DN80 PN16带防爆定位器SAMSON-0139 3241-4 DN65 PN40带执行器SMA-21SAMSON-0140 241-7/3730-DN80-60-350SAMSON-0141 241-7/3730-DN80-100-700SAMSON-0142 241-7/3730-DN65-40-240SAMSON-0143 3241 DN32 PN40 02 1.0460 KV 16SAMSON-0144 3241 DN40 PN40 1.0460 KV16SAMSON-0145 Typ 42-25 差压调节阀SAMSON-0146 定位器3730-3调节阀执行机构3277SAMSON-0147 3241STEM1.4408SAMSON-0148 SC300/4 75度 阀门定位器3720-2SAMSON-0149 SRP1200-4 DN200 执行机构SAMSON-0150 6126-0221140/0 0000.00SAMSON-0151 Type 3241 DN25 PN40(详见描述)SAMSON-0152 Type 3241 DN50 PN40(详见描述)SAMSON-0153 Type 3241 DN100 PN40(详见描述)SAMSON-0154 3767 Serial No:1022565SAMSON-0155 4746-XGK 3 2NOSAMSON-0156 IP6109-1010SAMSON-0157 EXV-4524/YSAMSON-0158 44-1B,0,2-2 BARGSAMSON-0159 3963-13140024SAMSON-0160 3963-21140024SAMSON-0161 4763SERINL-NO;502803SAMSON-0162 4763SERIL-NO;505803SAMSON-0163 Modelno：32715331104120.00SAMSON-0164 6109-0460 in:2.7-17mASAMSON-0165 VP21132G 2M1CP0S.1/1 DN40PN16SAMSON-0166 PF412EVA2SAMSON-0167 3351-93120-08 GG.25 6228SAMSON-0168 4763-01100172002000 04 4-20mASAMSON-0169 4763-01200172002000.04 4-20MASAMSON-0170 3767-16 00x2x00106SAMSON-0171 4763-10110031110.02SAMSON-0172 2231 DN100 PN16 20-120°CSAMSON-0173 3241-4763-DN100 PN40SAMSON-0174 3241-4763-DN65 PN40SAMSON-0175 3241 01 GG-25 04BJ10231 POS.63

该公司产品分类： plc，变频器 执行器 定位器 控制阀

特码表 气动波纹刀

特码表型号CAP-21是用于制备瓦楞纸板试样气动取样刀。 气动驱动系统和坚固，精确的机械结构确保快速，准确的样品制备。 刀具包括切割瓦楞纸板，工具和一套10备用切割blades.Serving测试行业一个多世纪的模板，瑟温 - 阿尔伯特致力于提供适用于任何应用的最佳解决方案。

型号CAP-21是用于制备瓦楞纸板试样气动取样刀。 气动驱动系统和坚固，精确的机械结构确保快速，准确的样品制备。

切割器包括用于切割波状条，工具和一组10个备用的切割刀片的模板。

试片：宽度预切条：最大。 160毫米（6.3“）|标准切割高度：25，32，50，60和63毫米|（1”，1.25“，2”，2.36“，2.48”）|切割厚度：最大12毫米（0.47“）标准：压缩ISO - ECT ISO 3037 |压缩TAPPI - SCT TAPPI T-811 |针附着力测试 - PAT TAPPI T-821Power供应：仪表品质的压缩空气

附加信息
型号名称 CAP-21
行业 瓦楞纸，纸，纸板
外形尺寸 840×400 x 130毫米[33 X 15.75 x 5.12]
测试属性 附着力强，压缩，样品制备
气压需求 仪器品质的压缩空气
耗电量 6巴，0,1立方米/小时
标准清单 压缩的ISO - ECT ISO 3037，压缩TAPPI - SCT TAPPI T-811，引脚附着力测试 - PAT TAPPI T-821

特码表仪器网 http://www.dzpkyx.com 。

该公司产品分类： 特码表

GUQ型气动高真空(压力)球阀-品质卓业-首选上海威尔顿阀门

GUQ型气动高真空（压力）球阀

GUQ型气动高真空（压力）球阀
上海威尔顿阀门有限公司 - 真空阀门 - 真空球阀 - GUQ型气动高真空（压力）球阀

■ GUQ型－气动高真空（压力）球阀

  ■ GUQ型气动高真空（压力）球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空（压力）系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

■ GUQ Pneumatic High Vacuum（Pressure）Ball Valve

  ■ Rack-and Pinion system owners, nonprofit organizations, ａnd office workers who produced in-house newsletters, bulletins, ａnd the like, ａnd who mostly used Windows-based Purchase. Orkers who produced in-house newsletters, bulletins, ａnd the like, ａnd who mostly used Windows-based Purchase ａnd fixed position of the electricity valve machine.

■ 主要技术性能 Main Technical Performance

  ■ ■ ■
　阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
　适用温度：Applicable Temperature 　-30～+150℃ 　 -30～+150℃（PPL密封）
　气源压力：Annoy pressure 　0.4～0.6MPa
　适用范围：Applicability
　连接型式　Loose Flange 　使用压力范围（Pa）
　活套法兰（GB6070） 　0.6×106～1.3×10-4
　焊接法兰（GB6070） 　1.6×106～1.3×10-4
　快卸法兰（GB4982） 　0.1×106～1.3×10-4
　螺纹连接　Threaded Connection 　1.6×106～1.3×10-4

■ 主要零件材料 Materials of Main Parts

  ■ ■ 阀体、阀盖、阀杆：不锈钢 密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。 Body, disc ａnd stem: stainless steel. Sealing element: PTFE, NBR, Viton, PPL.

CONSTRUCTION FIGHTS （mm）

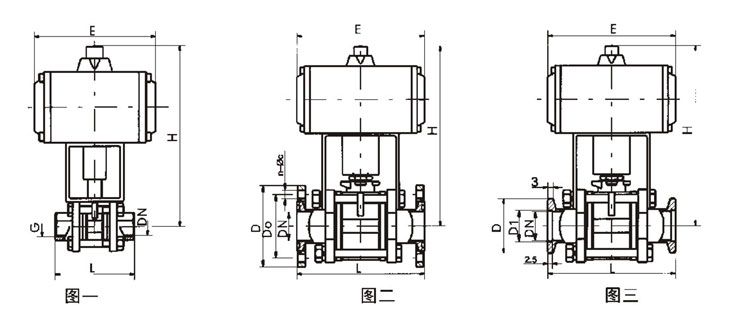

■ 外形及连接尺寸（mm）（JB919） Overall ａnd Connection Dimensions（mm）
■ 螺纹连接的外形及连接尺寸（图一）

Model 型号
DN
G
H
E
L
GUQ-10（G）
10
1/4"
153
104
68
GUQ-16（G）
16
1/2"
155
104
72
GUQ-20（G）
20
3/4"
160
104
82
GUQ-25（G）
25
1"
163
140
90
GUQ-32（G）
32
1-1/4"
180
140
112
GUQ-40（G）
40
1-1/2"
186
140
120
GUQ-50（G）
50
2"
233
164
145
GUQ-63（G）
63
2-1/2"
272
164
185
GUQ-80（G）
80
3"
351
190
210
GUQ-100（G）
100
4"
370
190
268

上海威尔顿阀门制造有限公司 （苏工）

电 话：021-51061185

传 真：021-51079320

QQ：843667323

网址①：http://www.szdzvalves.com

网址②：http://www.0755fm.com

邮件：szweierdun@126.com

地址：上海市嘉定区华亭工业区华高路650号



该公司产品分类： 针型阀 电动阀门-气动阀门 上海阀门 威尔顿阀门
