USB转CAN Mini 总线适配器/分析仪 I2C/SPI/GPIO SocketCAN

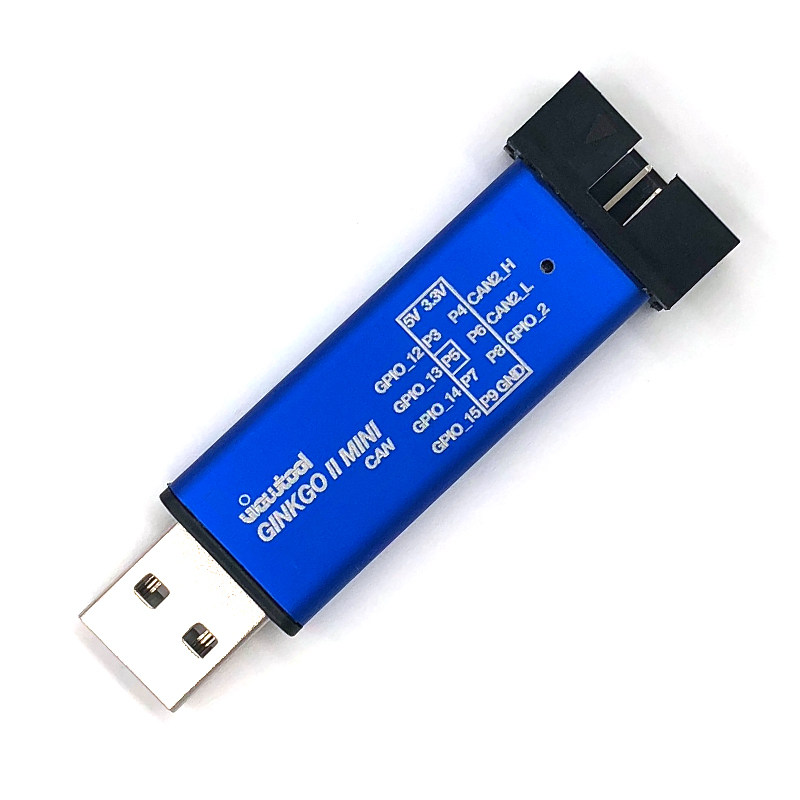

名称：纬图Ginkgo2 Mini USB-CAN总线适配器
品牌：ViewTool/纬图
型号：VTG212A

您买到的不仅是一个适配器，更是众多的软件、应用实例和完全开放的底层接口，外加我们的终身技术支持，帮助您打造一套基于纬图（ViewTool）的专属测试工具系列！

原厂提供多套软件以适应不同需求，还可以进入纬图的官方论坛进行学习交流。

典型应用：
- 通过PC的USB或智能设备USB的CAN总线数据发送和接收
- CAN网络数据采集、数据分析
- USB接口转CAN网络接口
- 延长CAN总线的网络通讯长度
- 模拟电压测量，GPIO输入输出控制
- CAN总线到USB接口。

产品特色

- 支持Linux、MAC IOS、Windows、Android四大主流系统，支持树莓派（Raspberry Pi），支持Linux Socket Can；

- USB总线供电，无需外接电源；

- 一个通道2.0A和2.0B CAN总线协议；

- 支持LINUX SOCKET CAN 接口标准;

- 通道多达14个过滤器设置，包含1200帧数据缓冲区；

- 许多开源软件实例（使用多种语言跨多个操作系统）；

- 提供API（应用程序编程接口），供用户在跨平台和支持多种语言应用程序上进行进一步开发；

- 支持4种工作模式（正常模式、环回模式、静默模式、环回静默模式），可以对适配器进行自我测试；

- 同一台PC可接入多个CAN适配器同时进行工作（最多可支持100个）；

- 用户可免费更新、升级软件，同一个硬件通过软件更新实现不同功能（如CAN适配器更新为I2C/SPI适配器）；

- 可实现硬件、丝网、固件、驱动及应用软件的定制，硬件定制100套起，软件定制10套起；

驱动已通过微软数字签名认证，Win8及以上版本系统无需再禁用数字签名即可正常使用。

数据发送速度：

性能参数

- USB总线供电，USB2.0通信接口；
- 便携式尺寸；
- 输速率2K bps——1M bps；
- 4路ADC(12bit）；
- 2路DAC；
- 5路GPIO输出控制；
- 1路脉冲计数器输入通道；
- 2路PWM信号输出，输出频率可调（1Hz～20MHz ）；
- 上诉设备外可能会或可能不会同时作引脚限制；
- 硬件部分尺寸：66.5mm×20.5mm×8.5mm，硬件部分重量：9g；
- 安全电压范围：0～5V，工作温度范围：-40℃～85℃；
- 更多信息和客户支持，请访问网站：www.viewtool.com；

软件介绍

USB-CAN Classic：Ginkgo USB-CAN总线适配器的通用软件，可配置CAN适配器相关参数，实现PC对CAN设备的读写控制。

CAN波特率计算软件：STM32波特率计算软件，可根据APB时钟、CAN总线波特率、采样点、误差范围等设置自动计算出符合要求的波特率设置组合。

USB-CAN 波特率探测软件：专用、便捷的侦测CAN总线的波特率。

ZLG_CAN_PRO：完全兼容ZLG的CAN_PRO软件。

ZLG_CAN_test：完全兼容ZLG的CAN_test软件。

BootLoader：利用该软件可以对适配器的固件进行升级或更换，同时用户可写入自己的密钥，并在自己的应用程序里检查这个密钥，以实现对自己设计（二次开发）的产品进行一个加密的功能。

源码完全公开的应用实例

USB-CAN Bootloader应用实例，升级更新CAN总线上设备固件。

所有应用实例源码完全公开，除以上罗列的应用实例以外，官方网站和官方论坛还有其它各种语言平台的大量应用实例，欢迎任何朋友下载交流！

接口函数

CAN总线接口函数。

GPIO操作接口函数。

ADC操作接口函数。

UART操作接口函数。

脉冲计数器接口函数。

PWM输出控制接口函数。

SDI12总线控制接口函数。

支持系统：
- Windows XP、Windows 7、Windows 8、Windows Vista、Windows 2000、Windows Server
- Linux、Android
- MacOS/Darwin、NetBSD、OpenBSD、FreeBSD、Solaris
