不锈钢溜槽堵塞检测器HYDS-I 电源220VAC,5A输出24VDC 堵煤开关
价格：￥ 电议
品牌名称：$brandModel.Title型号： 原产地：中国大陆 更新时间：2026/10/7 7:51:15
支付方式：
- 支付宝 微信 银行转账
产品完善度： 访问次数：510
企业档案
会员类型：旗舰版
已获得阿仪网信誉 等级评定
(0 -40)基础信誉积累，可浏览访问
(41-90)良好信誉积累，可接洽商谈
(91+ )优质信誉积累，可持续信赖
阿仪网旗舰版会员：12年
工商认证 【已认证】
最后认证时间：2015年
注册号：42118100004**** 【已认证】
法人代表：何国** 【已认证】
参观次数：4770007
手机网站：http://wap.app17.com/c94100/
旗舰版网址：http://www.smszdh003.com
详细内容
不锈钢溜槽堵塞检测器HYDS-I 电源220VAC,5A输出24VDC采用304不锈钢一体冲压成型，不存在传统碳钢壳体的焊接缝隙与喷漆薄弱层，壳体表面经过镜面抛光与钝化处理，即使长期受到高速下落的散料颗粒持续冲刷，也不会出现漆面脱落、壳体锈蚀的问题。针对溜槽内部物料流动的强磨损工况，设备的表面额外堆焊了一层耐磨合金层，在长期受到物料直接冲击摩擦的情况下，大幅延长了易损部件的使用寿命。
散料输送系统中的溜槽是物料转接的核心部件，当大块物料、湿黏煤泥在溜槽内部发生堆积堵塞时，若不能被及时检测并触发联锁保护，短时间内就会造成物料从皮带两侧大量溢出，甚至引发皮带过载打滑、纵向撕裂等严重设备事故，直接导致整条生产线非计划停机。传统的溜槽堵塞检测器大多采用普通碳钢喷漆壳体，长期受煤尘、水汽与物料冲刷后极易出现锈蚀穿孔，内部电路暴露在多尘环境中故障率大幅上升；同时这类设备普遍采用24VDC低压供电方案，需要额外布设变压器与供电线路，不仅增加了布线成本，还容易因线路压降导致设备供电不足；其输出触点的带载能力通常不足1A，无法直接驱动现场的声光报警器、电磁阀等执行元件，必须额外加装中间继电器，进一步增加了故障点数量。
HYDS-I不锈钢溜槽堵塞检测器针对上述行业痛点完成了定向技术升级，依托全不锈钢防护结构、220VAC工业市电直连供电与5A大电流24VDC输出的特性，实现了检测可靠性与带载能力的双重突破，完美适配散料输送系统的极端工况。本文结合其结构设计逻辑与现场实测数据，系统阐释该产品的工程应用价值。
溜槽堵塞检测器HYDS-I 电源220VAC,5A输出24VDC 方型不锈钢堵煤开关采用220VAC供电、5A输入转换为24VDC输出的电气配置，从结构设计、工作原理、性能参数、现场安装方案、实际应用效果等维度展开系统性分析。研究结果表明，该型号检测器凭借不锈钢外壳的耐磨损特性、侧压活动门的可靠触发机制，能够在矿山、电力、冶金等复杂工业场景中实现低误报、高响应的堵煤检测效果，有效降低溜槽堵塞引发的非计划停机时长，为散料输送系统的安全稳定运行提供可靠的技术支撑。
带式输送机配套的溜槽是散料转运过程中的核心衔接部件，在煤炭、矿石、砂石等物料的持续输送过程中，受物料湿度偏大、粘性过高、大块物料卡滞、溜槽内部衬板磨损变形等因素影响，溜槽内壁极易出现物料堆积，逐步发展为完全堵塞故障。一旦溜槽发生严重堵塞，后续输送的物料会在入料口大量溢出，不仅会造成现场物料堆积、设备过载停机，严重时还可能引发输送带跑偏、电机烧毁等次生安全事故，直接提升现场运维人员的劳动强度，给企业带来显著的经济损失。
传统的溜槽堵塞检测方案存在诸多固有缺陷：早期安装在溜槽顶部的接触式检测器，只有当物料堆积到接近顶部时才会触发报警，预警时机严重滞后，无法在堵塞初期做出响应；依赖物料侧壁压力的普通压力式开关，长期受物料冲击、粉尘附着影响，极易出现 diaphragm 磨损、活动部件卡涩问题，误触发率常年居高不下；雷达、超声波类非接触检测装置，在高粉尘、高水汽的工业环境中，信号极易被干扰，检测数据失真，难以长期稳定运行。在此行业背景下，HYDS-I型方形不锈钢堵煤开关针对传统设备的痛点进行针对性优化，凭借适配工业场景的电气配置与结构设计，逐步成为散料输送系统堵煤检测的主流选型产品。
HYDS-I检测器的核心结构与工作原理

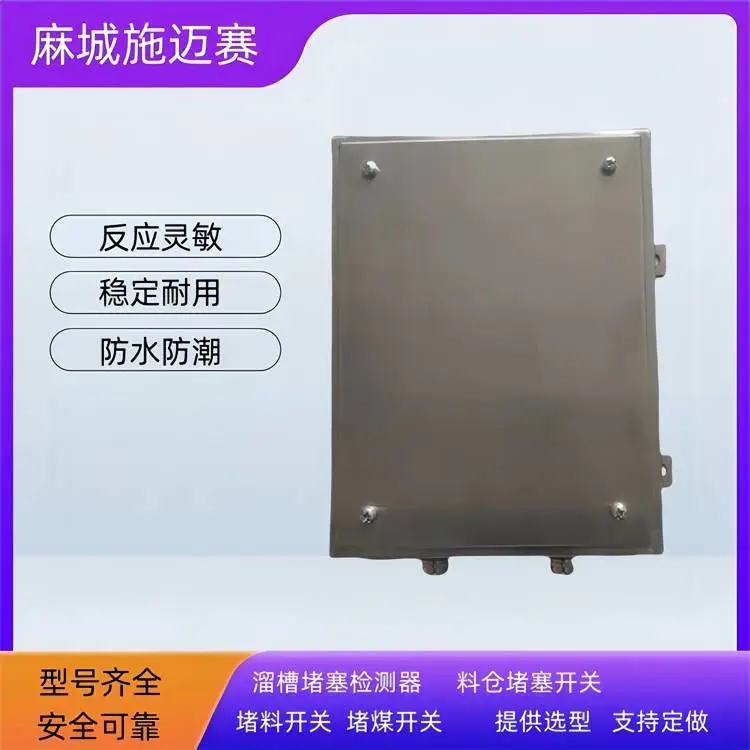

HYDS-I型溜槽堵塞检测器整体采用方形不锈钢外壳设计，相比传统铸铁材质的检测开关，其外壳具备更强的抗腐蚀、抗物料冲击磨损能力，在高粉尘、高湿度、存在轻微酸碱腐蚀的工业场景中，外壳不易出现锈蚀变形，设备整体使用寿命大幅延长。该设备采用侧压活动门核心触发结构，检测探头完全嵌入溜槽侧壁，不会对内部物料的正常流动造成阻碍。
其完整工作逻辑可分为三个阶段：正常输送状态下，溜槽内部物料流动顺畅，不会对检测器的活动门产生侧向压力，活动门在配重块的作用下保持初始位置，内部配置的高灵敏度行程开关处于未触发状态，设备持续输出正常运行信号；当溜槽内出现物料堆积、发生堵塞时，堆积的物料会对侧壁产生均匀的侧向挤压力，推动活动门向外侧移动，当位移达到预设触发阈值时，行程开关瞬间动作，快速输出24VDC报警信号，既可以接入声光报警装置提醒现场运维人员，也可以直接联动输送系统的控制回路，触发上游设备紧急停机，避免故障进一步扩大；当现场人员疏通溜槽、堵塞物料完全排出后，侧向挤压力消失，配重块的重力会带动活动门自动复位，检测器随即恢复到初始监测状态，无需人工手动复位操作，大幅降低了后续维护的工作量。
在电气性能配置上，HYDS-I检测器采用220VAC交流供电，适配绝大多数工业现场的常规供电回路，无需额外配置专用电源模块，降低了现场布线的复杂度。设备内置的电源转换模块可将5A的输入电流稳定转换为24VDC直流信号输出，24VDC属于工业安全电压，即便在潮湿多尘的复杂工况下，也能避免漏电伤人的安全隐患，同时该信号可以直接对接绝大多数工业PLC控制系统的信号采集端口，无需额外加装信号转换装置，大幅提升了设备的系统兼容性。
主要结构与特点
设备采用侧压活动门式触发结构，内置压力弹簧；堵料故障消除后，活动门依靠弹簧作用力自动复位。
设备背部开设接线检修门，现场安装、线路接驳与设备调试检测操作便捷；内置高密封检测开关，保障防护性能。

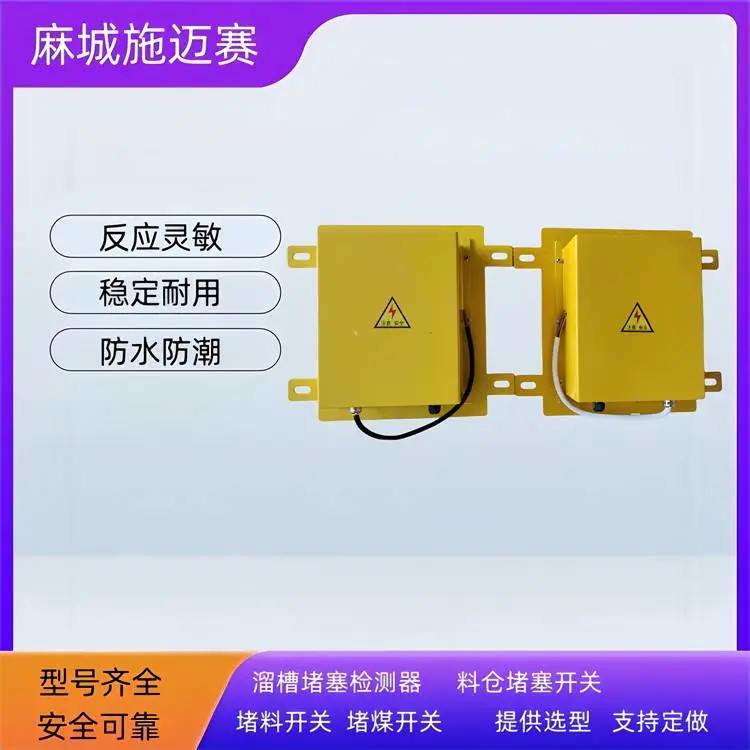

整机外壳采用喷塑处理，强化耐腐蚀能力，适配矿山、砂石、电厂、建材等粉尘、潮湿工况。
工作原理简述
物料正常流通时，活动门不受侧向挤压力，开关保持原始状态；一旦溜槽物料堆积堵塞，物料侧向挤压活动门，推动内部开关动作输出报警 / 停机信号；当堵塞物料清理完毕，侧向压力消失，弹簧推动活动门复位，开关恢复初始状态。
现场安装方案与优化策略
为了充分发挥HYDS-I检测器的检测性能，现场安装需要结合溜槽的实际结构制定分层布置方案，避免单一检测点预警不及时的问题。行业内通用的优化安装方案采用“两级分层检测”模式：组检测器安装在溜槽距离底部约三分之一的相对高度位置，作为轻度堵塞预警点，该位置是物料最容易发生初期堆积的区域，当少量物料开始粘附在溜槽内壁、逐步形成堆积趋势时，检测器就会快速触发信号，直接联动溜槽外壁配套的振打装置，通过高频振动将刚粘附的物料振落，从源头避免堵塞进一步发展，实现“防患于未然”的预警效果；第二组检测器安装在溜槽距离底部约三分之二的相对高度位置，作为重度堵塞检测点，当物料堆积高度达到该位置时，说明溜槽已经出现实质性堵塞，此时检测器输出停机信号，直接联动上游带式输送机紧急停机，避免大量物料持续涌入堵塞的溜槽，防止故障进一步恶化。
在安装细节上，需要注意将检测器安装在不受物料直接冲击的溜槽垂直侧壁位置，避免高速下落的大块物料直接撞击活动门，造成活动门变形、误触发；同时要在活动门外侧预留足够的活动空间，防止周边钢结构部件阻碍活动门的正常位移，保证触发动作的灵敏度。对于输送粘性偏高、含水量较大的物料的场景，还可以在检测器活动门表面加装一层聚四氟乙烯防粘衬层，避免湿物料粘附在活动门表面，从根源上减少因物料附着导致的检测失灵问题。

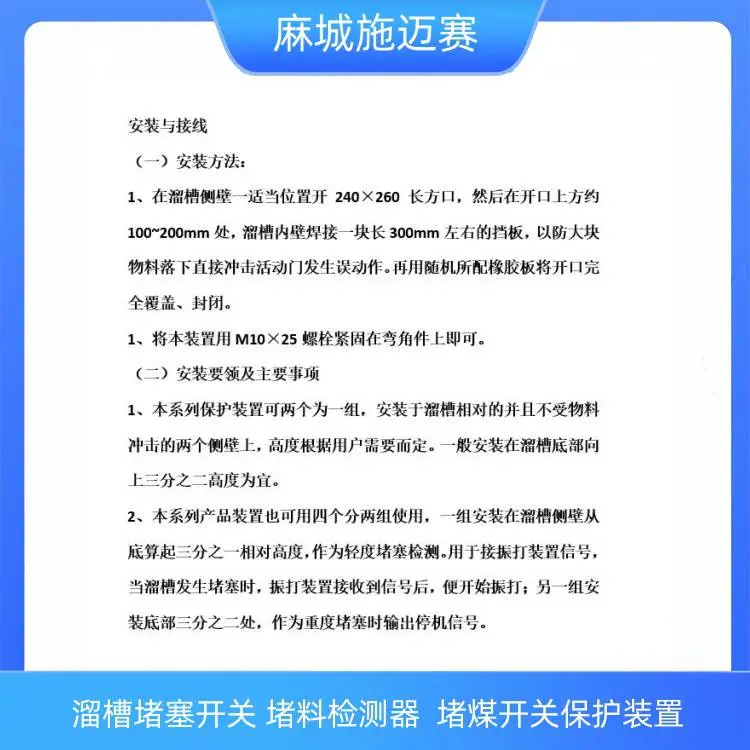

一.安装方法：
1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。
1、将本装置用M10×25螺栓紧固在弯角件上即可。
二.安装要领及主要事项
1、本系列保护装置可两个为一组，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。
5A大电流24VDC输出的带载能力设计
该设备突破了传统堵塞检测器输出触点容量不足的局限，搭载了独立的5A大电流24VDC输出回路，内部采用大功率继电器作为输出执行元件，触点经过银合金镀金处理，在阻性负载下的额定通断电流可达5A，可直接驱动现场的声光报警器、电磁卸料阀、皮带机联锁控制回路等执行设备，无需额外加装中间继电器。
输出回路内置独立的过流保护与续流保护元件，当驱动感性负载如电磁阀线圈时，可自动吸收线圈断电时产生的反向电动势，避免反向高压击穿输出触点，大幅延长了继电器的使用寿命。同时设备还预留了一组无源开关量触点，可同步对接PLC控制系统的信号采集端口，实现“现场执行动作+远程信号上传”的双重功能，一套设备即可同时满足就地联锁与远程监控的双重需求，大幅简化了溜槽堵塞保护系统的架构。
结论
不锈钢溜槽堵塞检测器HYDS-I通过全不锈钢耐腐壳体、220VAC直连供电架构与5A大电流24VDC输出的协同设计，从根本上解决了传统堵塞检测装置壳体易损、供电复杂、带载能力弱的行业痛点。在火力发电厂、矿山、焦化厂等散料输送场景中，该设备不仅大幅提升了溜槽堵塞保护系统的运行可靠性，减少了因堵塞故障引发的非计划停机，还通过简化系统架构降低了整体的建设与运维成本，为散料输送系统的安全防护体系升级提供了高可靠性的方案。
