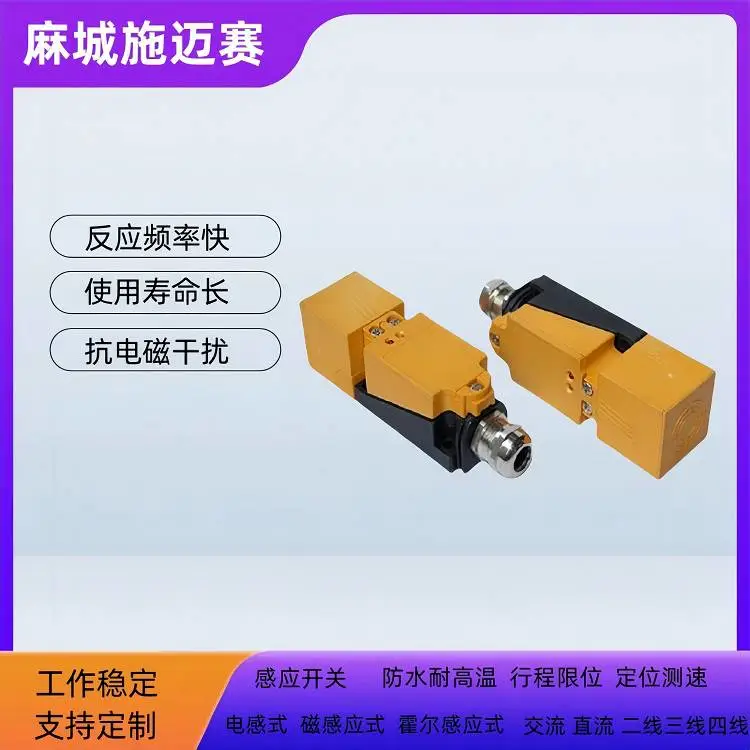

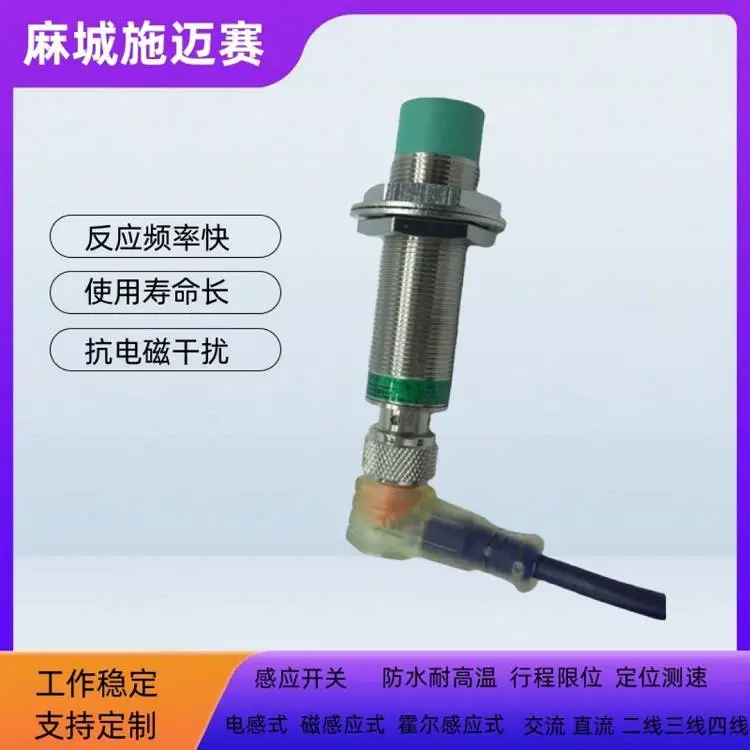

接近开关ADE-LDRX-TGJJ 线缆长度3. 6米 连接方式7芯航插
价格：￥ 电议
品牌名称：$brandModel.Title型号： 原产地：中国大陆 更新时间：2026/10/7 7:51:15
支付方式：
- 支付宝 微信 银行转账
产品完善度： 访问次数：521
企业档案
会员类型：旗舰版
已获得阿仪网信誉 等级评定
(0 -40)基础信誉积累，可浏览访问
(41-90)良好信誉积累，可接洽商谈
(91+ )优质信誉积累，可持续信赖
阿仪网旗舰版会员：12年
工商认证 【已认证】
最后认证时间：2015年
注册号：42118100004**** 【已认证】
法人代表：何国** 【已认证】
参观次数：4769536
手机网站：http://wap.app17.com/c94100/
旗舰版网址：http://www.smszdh003.com
详细内容
接近开关ADE-LDRX-TGJJ 线缆长度3. 6米 连接方式7芯航插是专门针对极端工况开发的耐高温耐腐蚀接近开关，凭借的环境适应能力，被大量部署在高温、多腐蚀介质的工业现场中。它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
是结合ADE-LDRX-TGJJ接近开关的典型安装场景专门优化的长度规格，既可以覆盖绝大多数工业现场从传感器安装工位到就近接线箱的布线距离，又不会产生过多的线缆冗余。搭配7芯航空插头作为终端连接部件，能够充分发挥航插高防护、连接锁紧可靠的优势，实现传感器与控制系统之间的高可靠连接。本文将从3.6米线缆的选型逻辑、7芯航插的标准化端接工艺、全链路性能测试、现场安装维护等多个维度展开研究，形成一套完整的工程应用规范，保障ADE-LDRX-TGJJ接近开关在极端工况下的长期稳定运行。
7芯航空插头的标准化端接工艺要点
3.6米线缆与7芯航空插头的端接质量，是决定整个连接系统可靠性的核心环节，必须建立严格的标准化工艺流程，保障每一个端接细节都符合高可靠应用要求。
端接前的准备阶段，首先要完成工具与材料的校验：选用温度范围200-400℃的恒温电烙铁，焊接温度校准到320℃±10℃，适配7芯航插的镀金引脚焊接需求；准备好符合DIN标准的六角压接钳、量程50N的拉力测试仪、数字万用表、50倍光学放大镜作为检测工具。同时确认3.6米线缆的外观完好，外护套没有破损开裂，7根芯线的线序标识清晰，7芯航插的所有零部件齐全，密封圈、锁紧螺母等配件没有缺失。
正式端接操作时，首先将3.6米线缆的末端外护套剥去约20mm，注意不要损伤内部的芯线与屏蔽层，将铜编织屏蔽层梳理整齐后翻折到外护套表面，套入专用的金属屏蔽环，保证屏蔽层与航插的金属外壳实现可靠的电气连接，这一步是保障3.6米线缆屏蔽性能连续的关键，不能出现屏蔽层中断的问题。之后将7根芯线按照预先定义的线序，分别剥去5mm的绝缘层，露出内部铜芯，对应插入7芯航插的7个接触件中。如果采用焊接工艺，严格控制每个焊点的焊接时间在3-5秒，避免高温传导损坏航插内部的绝缘基座，焊点形成45°的光亮浸润角，焊锡完全覆盖焊盘80%以上的面积，没有虚焊、漏焊问题；如果采用压接工艺，压接完成后使用拉力测试仪测试每根芯线的拉脱力，确保拉脱力不小于50N，杜绝虚接隐患。
所有芯线端接完成后，先使用万用表逐根检测每根芯线的通断状态，确认没有断路、短路问题，再检测芯线与屏蔽层、芯线与航插外壳之间的绝缘电阻，确保绝缘电阻值大于100MΩ。之后将航插的密封圈、锁紧螺母依次复位拧紧，确认3.6米线缆的屏蔽层完全被航插外壳可靠压紧，整个航插的密封结构完整，达到IP67以上的防护等级。
接近开关ADE-LDRX-TGJJ采用7芯航空插头连接是专门针对极端工况开发的耐高温耐腐蚀产品，其外壳采用特种防腐合金材质，内部电路经过宽温优化设计，可在高温腐蚀环境下长期稳定工作。为了进一步提升其现场连接可靠性，工程应用中普遍采用7芯航空插头作为配套连接部件，利用航空插头高防护等级、连接锁紧可靠的特性，实现传感器与控制系统之间的稳定信号传输。本文将从接近开关的特性分析、7芯航空插头的连接方式选型、标准化接线流程、质量验收与现场维护等多个维度展开研究，形成一套完整的可落地的工艺规范。
接近开关主要用以检测各种金属物体，可以实现非接触式检测、控制并输出开关量信号来控制设备的新型开关元件。它的工作原理主要是利用金属进行检测，当开关接近到某一金属物体时即发出感应信号。当金属目标接近这一磁场不变成，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
产品性能和特点
1、能检测各种金属物体，铜，铁
2、具有浪涌保护功能
3、外壳材料：不锈钢
4、防护等级IP67
5、使用进口芯片生产制造
6、小巧耐用，快速
7、检测距离，可靠，稳定
接近开关ADE-LDRX-TGJJ的特性与应用场景
ADE-LDRX-TGJJ属于磁感式接近开关，其核心工作原理是通过检测磁场的变化来判断磁性金属物体的接近状态，无需与被测物体发生物理接触即可完成位置信号的输出。与常规接近开关相比，该型号产品具备两大核心优势：一是耐高温性能，可在环境温度80℃以上的场景中长期运行，金属导体部分的温升控制在合理区间内，不会出现普通传感器高温下电路漂移、元件失效的问题；二是耐腐蚀能力突出，外壳经过特殊钝化处理，能够抵御化工场景中常见的酸碱雾气、工业水汽的侵蚀，长期使用不易出现外壳锈蚀、引脚氧化的问题。
在实际工业应用中，ADE-LDRX-TGJJ接近开关的应用场景十分广泛：在能源化工的输送皮带系统中，它可以安装在皮带两侧完成物料位置检测与跑偏预警；在冶金冶炼的高温生产线中，它可以用于高温工件的到位检测，替代传统的机械式限位开关，避免高温环境下机械部件卡滞失效的问题；在电力自动化的连锁保护系统中，它可以与永磁安全连锁装置配合，完成设备门体的状态检测，为生产系统提供可靠的安全反馈信号。正是因为这些特殊的性能优势，该型号接近开关对配套连接部件的可靠性也提出了远高于普通传感器的要求，传统的直接接线方式已经无法满足其长期稳定运行的需求。
7芯航空插头的结构特性与连接方式选型
7芯航空插头是工业自动化领域中应用广泛的高可靠连接器，一般由自由端插头与固定端插座两部分组成，通过插合与分离实现电路的通断控制。针对ADE-LDRX-TGJJ接近开关的使用需求，7芯航空插头的7个芯线可以分别对应电源正、电源负、信号输出、备用反馈、屏蔽接地等不同功能，既满足了传感器的供电与信号传输需求，也预留了冗余通道方便后续功能扩展，同时还可以通过专用的屏蔽线连接有效抵御工业现场的电磁干扰。
结合现场不同的安装工况，7芯航空插头可以选择三种不同的连接方式： 种是卡口连接方式，这是一种可靠且快速的连接分离形式，大多数该类型的7芯航空插头都设计有直观的连接锁定显示窗口，操作人员可以通过连接螺母侧面的小孔直接观察插头是否连接到位，完成插合后还可以加装防松动保险丝，避免设备运行过程中插头受振动松脱，这种连接方式非常适合ADE-LDRX-TGJJ接近开关在振动较大的输送设备场景中使用。 第二种是插拔连接方式，该方式下插头与插座的移动方向为直线往复运动，无需扭转旋转，仅需要很小的操作空间即可完成连接与拆卸，同时该结构设计具备误插识别能力，一旦出现误插情况机械阻力会明显增大，操作人员可以时间发现问题，这种连接方式适合传感器需要频繁拆卸维护的场景。 第三种是机柜连接方式，这种连接方式适用于靠近设备机架的盲连接场景，通过的定位装置完全避免误插问题，同时采用浮动弹性接触结构保证连接的准确性，能够让电气设备整体结构更紧凑，非常适合ADE-LDRX-TGJJ接近开关在集成化自动化控制柜内部的配套使用。
在实际工程选型过程中，需要结合ADE-LDRX-TGJJ接近开关的具体安装位置、现场振动情况、维护频率等因素综合选择连接方式，优先保证连接的可靠性与长期稳定性。
