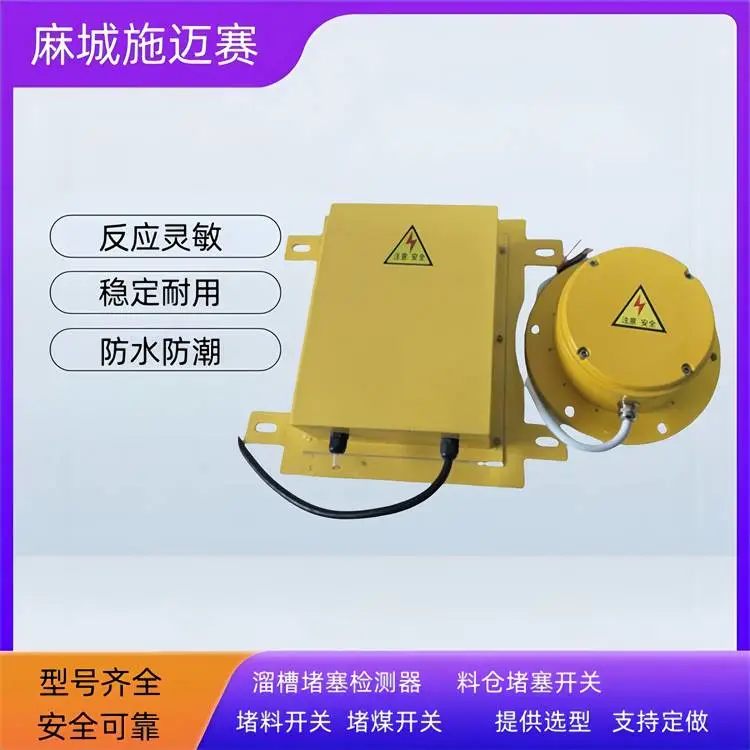

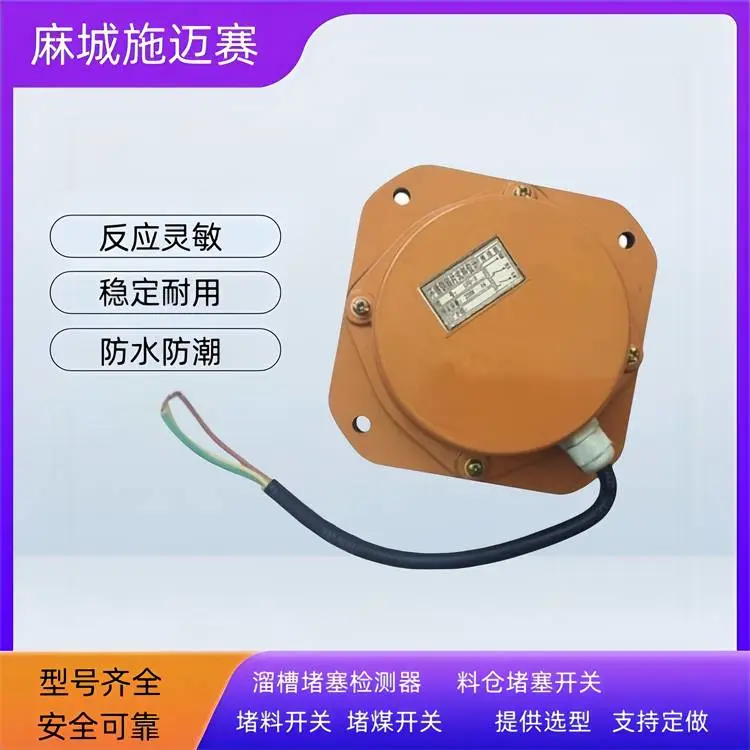

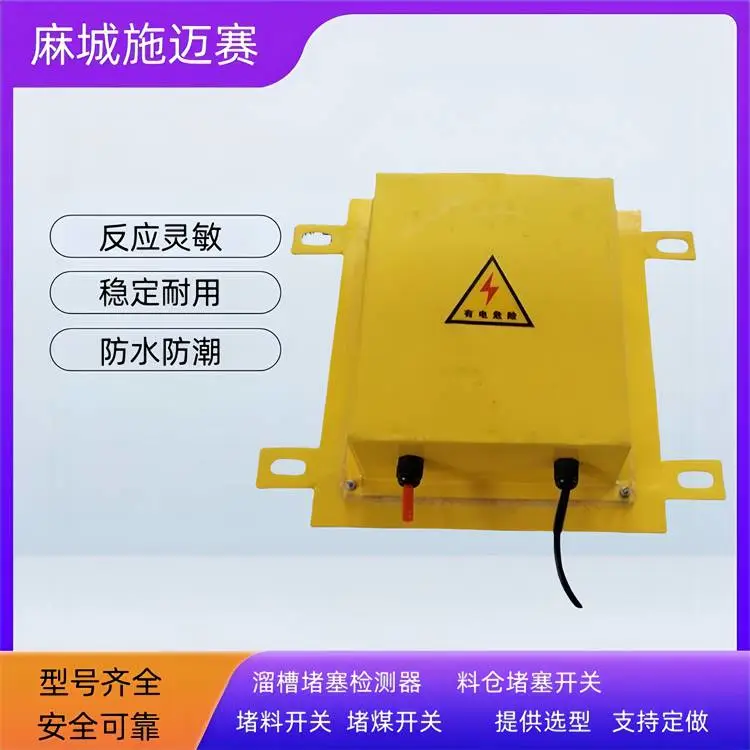

溜槽堵塞检测器LDH-X2A 防护等级IP65 电流5A用于检测胶带输送机运输系统中的溜槽堵塞故障。当溜槽内形成堵塞时，检测器将发生报警、振动或停机信号，防止由物料堵塞溜槽而造成的恶性事故。
主要技术指标
型号 |
触点数量 |
触点容量 |
工作角度 |
极限角度 |
结构形式 |
防护等级 |
LDH-X2A |
常开1、2 常闭1、2 |
0-380V 5A |
≥7° |
30° |
门式结构 压簧复位 |
IP65 |
使用条件
1、海拔高度低于2000m
2、环境温度：-35℃~+50℃
3、相对湿度：不大于95％
4、大气压力：80~110Kpa
5、工作位置：安装在溜槽不受物料冲击的侧壁上
工作原理：溜槽堵塞检测器GHLJ-I
本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接至振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。
安装与接线：溜槽堵塞检测器LDH-X2A
安装方法：
1、在溜槽侧壁一适当位置开240×260长方口，然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作。再用随机所配橡胶板将开口完全覆盖、封闭。
1、将本装置用M10×25螺栓紧固在弯角件上即可。
安装要领及主要事项
1、本系列保护装置可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，高度根据用户需要而定。一般安装在溜槽底部向上三分之二高度为宜。
2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分之一相对高度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
接线：由保护装置引出一条4芯电缆线
维护和使用
此装置使用半年以后，要进行一次维护检查，检查紧固螺钉是否有松动、脱落现象，待拧紧后，再进行使用。同时要在门轴的轴套里涂以润滑油，并清除积尘。
用于输煤系统中溜槽发生堵塞时的检测，并可提供警示或停机信号，也可与振打电机连接，用以排除堵塞故障 结构特点 ，采用侧压活动门结构，故障排除后，压重块的压力使活动门自动复位 机内选用行程开关，动作灵敏，可靠性 外形小巧便于安装。
结构特点：溜槽堵塞检测器LDH-X2A
本采用侧压活动门结构，故障排除后，压重块的压力使活动门自动复位
机内选用行程开关，动作灵敏，可靠性
外形小巧便于安装，详细尺寸请参安装图
可带延时控制
