破解微伏级信号采集的“信噪比”困局：玉研Phecda脑电采集系统的硬件技术内核
点击次数：494 发布时间：2026/7/3 15:39:11
当智能手表让睡眠监测成为日常，大众对睡眠健康的关注正推动神经科学研究热潮。从睡眠机制解析到癫痫、帕金森等疾病探索，脑电肌电信号作为解读大脑活动的核心语言，其采集分析的度直接决定研究深度。
然而，在大小鼠脑电肌电采集实验中，微伏级的脑电信号极其微弱，极易被环境中的电磁噪声、动物自身的运动伪迹以及系统的噪声所掩盖。如何在复杂的实验室环境下，实现高保真、低噪声的信号采集，是所有电生理研究者面临的首要挑战。
玉研仪器Phecda脑电肌电采集分析系统，专为解决这一核心痛点而生。本文将聚焦于系统的脑电采集技术内核，深入剖析其在硬件架构、噪声控制及信号保真度方面的显著优势，揭示其如何成为神经科学研究中值得信赖的“信号捕手”。
在清醒动物或长时程慢性实验中，采集设备的物理属性直接影响动物的自然行为与生理状态。沉重的前端模块不仅会增加动物的负重应激，导致其行为异常，更会因重心不稳引发额外的运动伪迹，从而污染宝贵的脑电数据。

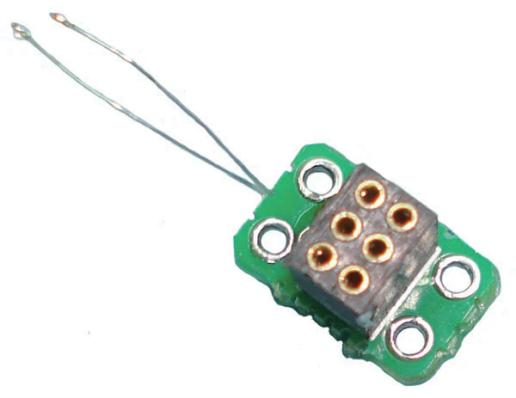

轻量化头帽
脑电信号的采集本质上是一场与“噪声”的博弈。Phecda系统在硬件层面实现了超低噪声基底设计。即便在高增益设置下，系统的背景噪声依然被压制在极低水平，确保微弱的电位变化清晰可辨，不淹没、不失真。

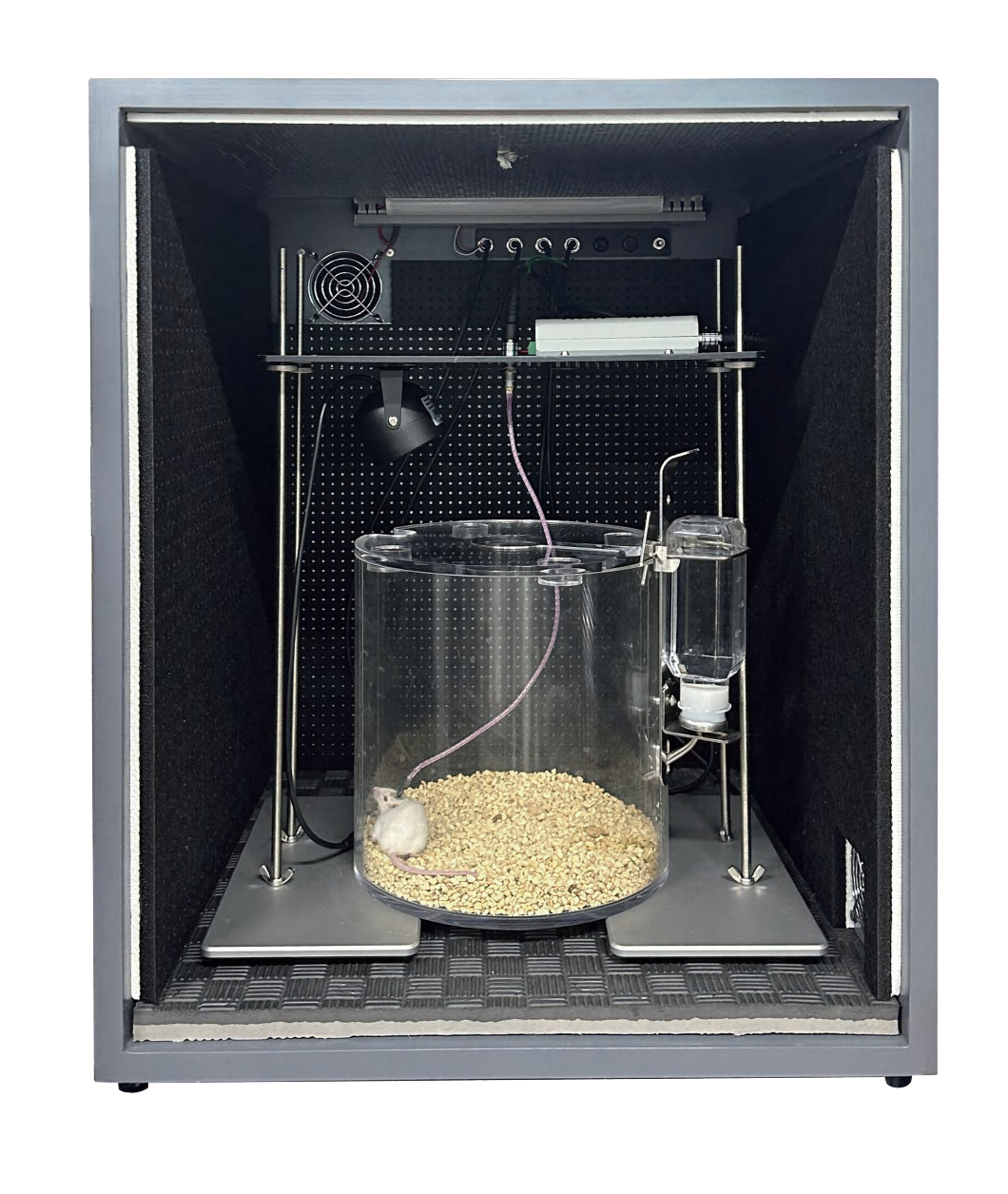

这一性能突破了传统实验室环境的限制，即便在未配备专业屏蔽室的普通实验室内，亦能通过硬件本身的性能获得高质量的原始数据。同时，也可通过搭配电磁屏蔽隔音箱，可以获得更加优质的波形数据
此外，系统具备的共模抑制能力（CMRR）。Phecda系统能有效剔除环境中的共模干扰，突出差分生物信号，确保在复杂电磁环境下依然能捕捉到纯净的脑电波形。

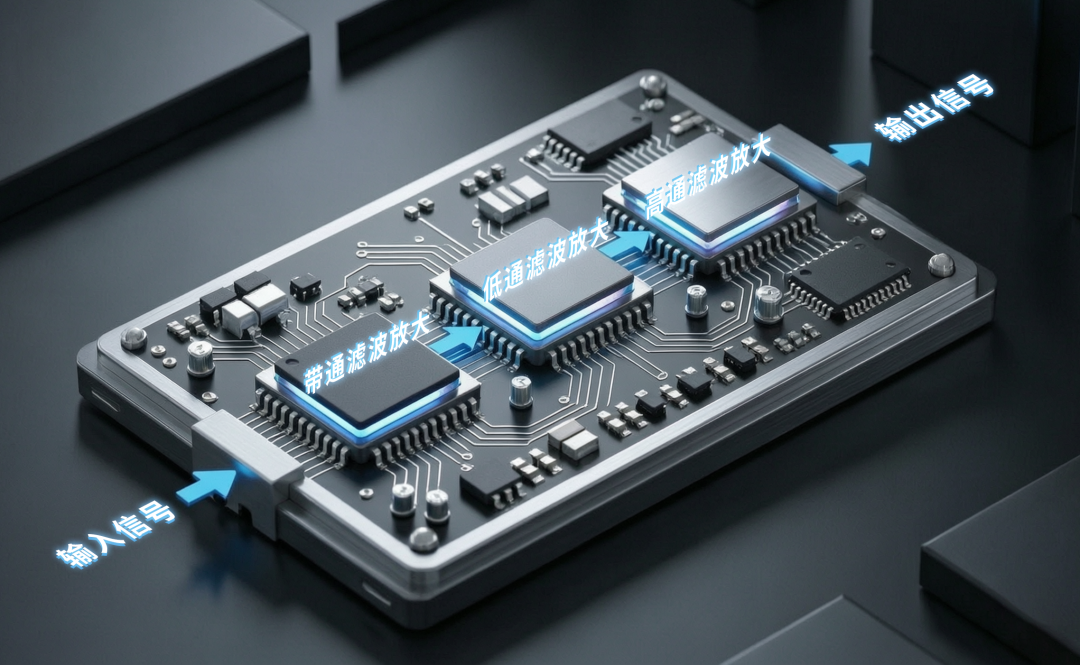

脑电信号包含从慢波睡眠到高频神经振荡的丰富频段信息，单一的放大策略往往难以兼顾不同频段的信号特征。Phecda系统摒弃了传统的单级放大模式，创新性地引入多级数据放大调理技术。
该技术对微弱信号进行至少3级的逐级放大与调理，针对性地处理不同频段的生物电信号，从而提供更高质量、更完整的生理数据。
在技术参数上，系统支持高通、低通及50 Hz陷波的自由组合。这种硬件与软件滤波的双重保障，使得研究人员能够根据具体的实验场景（如清醒、睡眠或麻醉状态）动态调整采集策略，保留目标频段特征，同时抑制工频干扰与运动伪迹，真正做到“所见即所得”。
单一维度的脑电数据往往难以反映复杂的神经生理状态。Phecda系统支持EEG、EMG（肌电）及三轴加速度信号的同步采集，这一多模态硬件架构为脑电分析提供了不可或缺的“上下文”信息。
红外同步视频：系统支持红外同步视频与脑电肌电信号同步记录，通过同步记录红外视频，研究人员能够将抽象的波形与具体的动物行为相对应，告别“只看波形猜状态”的困境，让波形拥有“上下文”。
研究人员在分析脑电波形时，可同步回溯动物的具体行为表现（如探索、梳理、抽搐等），这种直观可视化的验证方式，有效避免了单纯依赖波形分析可能产生的误判，为癫痫发作、认知决策等复杂神经事件的研究提供了直观、可靠的证据链。

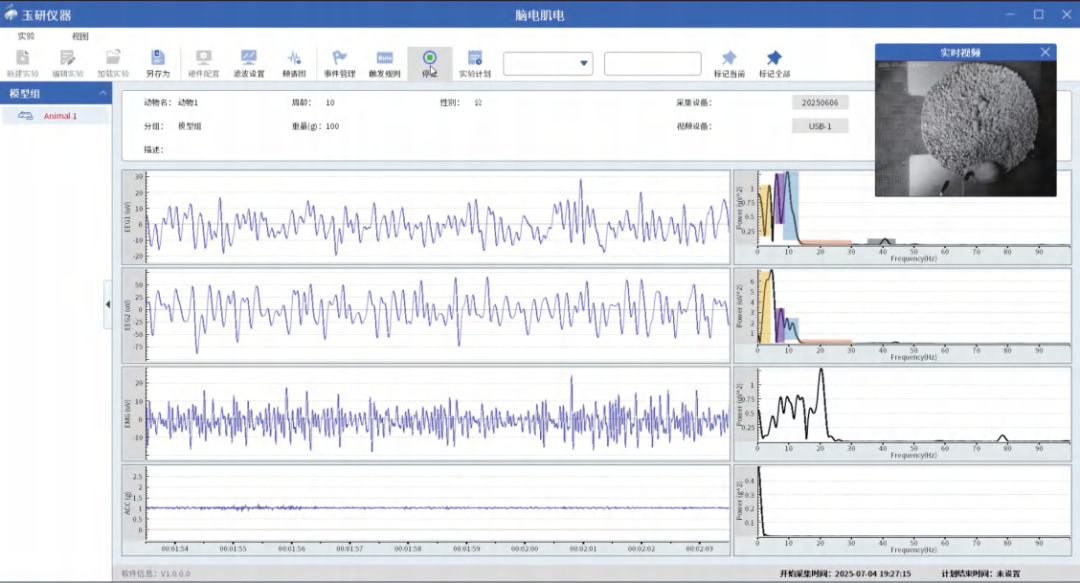

优质的硬件采集最终服务于科学发现。Phecda系统配套的专业脑电分析软件，集成了阈值分析、聚类分析与频谱分析等多维度算法引擎，实现了从数据采集到价值挖掘的无缝闭环。
Phecda系统的设计初衷，便是为了应对复杂多变的神经科学应用场景。凭借的信号处理能力，它在以下核心领域展现出价值：
在复杂的实验环境中，唯有稳定、纯净的信号才能支撑起高水平的学术发表与机制解析。玉研仪器凭借深厚的自主研发积淀，于攻克电生理采集中的每一个技术瓶颈，为您的睡眠机制、癫痫模型及认知行为研究提供坚实的数据基石。
如果您正在寻找一套能够适应复杂环境、还原真实生理状态的采集系统，Phecda脑电肌电采集分析系统无疑是您理想的选择。
