通一厂家供应 新款SH手摇油泵 人防手摇泵SH-38型
点击次数：479
价格：￥480
更新日期：2026/6/30 18:42:32
生 产 地：中国大陆
产品型号：
- 电话: 05********221
- 手机: 13******511
- 微信:
- 交换名片后展示联系方式 → →
详细内容

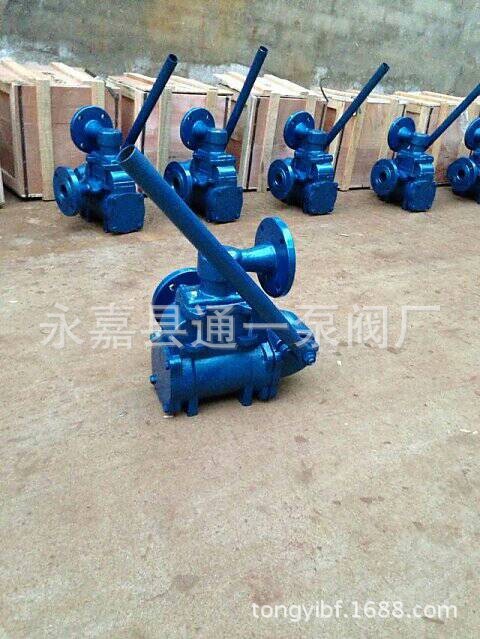

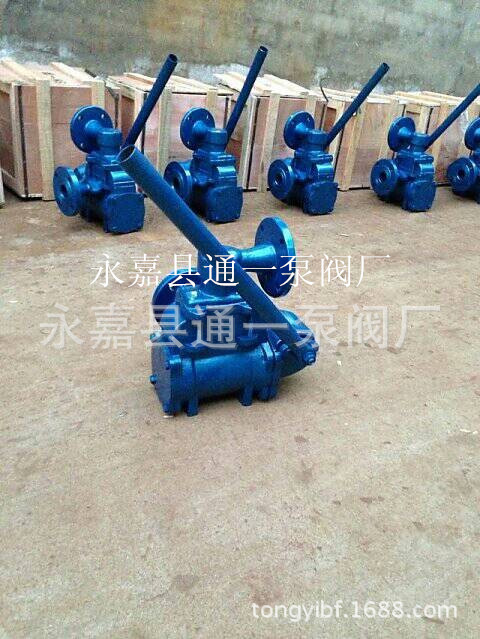

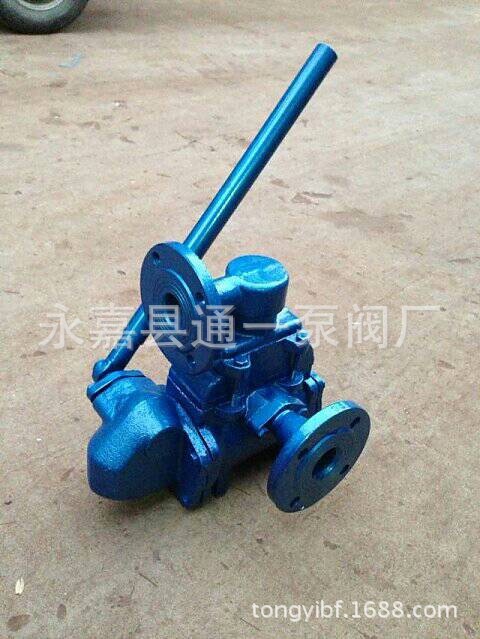

| 产品图片 |
|
|
| 通一SH-38手摇泵概述 |
| 本型手摇泵抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围；流量为15-59升/分，最大扬程为30米。本型手摇泵结构紧凑，式样大方美观，使用方便可靠，所制造的本型泵有：S-25、S-38及SH-25、SH-38等四种。 |
| 通一SH-38手摇泵产品特点 |
| 本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。 为了安装在墙上或其它基础上，泵体有三个螺栓孔。 |
| 通一SH-38手摇泵的用途 |
| 用手往复摇动摇手柄即可工作，可供工矿、企业、学校、车辆、船舶等单位使用 |
| 通一SH-38手摇泵型号意义 |
| 1．拆卸手摇泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。 2．使用扳手将连接进口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。 3．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。 4．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。 5．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。 6．安装从步骤6到步骤1 生产的SOMON牌S、SH-25、38、50型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下（系指皮碗泵）。 ◆型号：S-38、SH-38 ◆型号：S-50、SH-50 |
