详细内容
买食用油罐专用液位计-到江苏翔盛，产品销往全国各地，得到用户一致认可，厂家直销，交货及时，售后服务好。销售热线－－－－杨经理
食用油罐专用液位计，可用于各种塔，槽，罐，球型容器和锅炉等设备的介质液位检测。
该系类液位计可以做到高密封，防泄漏，适应高压，高温，腐蚀性环境下的液位测量。具有可靠的安全性，它弥补了玻璃管（板）式液位计指示不清晰，易破碎的不足，不受高低温的影响，全过程显示无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分由于不与液体介质接触，所以对高温，高压，高粘度，高毒，有害，强腐蚀性介质更显基优越性，实用性，安全性，先进性。
该系列液位计配上液位报警装置，控制开关，可实现液位或界位的上，下限越位报警，控制或连锁。配上干簧电阴式液位变送器，可将液位，界位信号转换成二线制4-20mA.DC标准信号，实现远距离指示，检测，记录与控制。产品广泛用于电力，化工，石油，冶金，环保，污水处理，船舶，食品等行业.
食用油罐专用液位计特点
2、液位计投入运行时，应先打开上阀门，然后慢慢打开下阀门，避免容器内受压介质快速进入液位筒体，使磁性浮子急速上升，造成现场指示器失灵（跟踪速度≤0.08m/s）。
3、开口型浮子使用在高压及无冷凝的介质中，在投入运行时，应缓慢打上阀门，使浮子的内外压力达到一致。
4、如果介质有沉淀物或不清洁，应在工艺中规定定期进行清洗。
5、防爆型产品的安装，使用应严格按照《中华人民共和国性危险场所、电气安全规程》试行的有关规定进行，产品在开盖前，先断开电源，在拆装过程中，应避免损伤防爆面，以免影响防爆性能，紧固件应尽量固紧，以保证密封良好。
6、对于本安型系统，必须与安全栅配套使用，构成本安系统，系统布线尽量避免电磁干扰，并将电缆分布参数控制在规定范围之内。
7、安全栅的安装维护必须遵守安全栅说明书的有关规定。
8、防爆型产品的外壳内外接地应可靠良好。
特征描述
食用油罐专用液位计，采用优质不锈钢材料先进的生产工艺将聚四氟乙烯材料烧结在主体内壁，接液部分材质全部采用聚四氟乙烯，可广泛应用于各类石化、化工企业测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。
食用油罐专用液位计，可用于各种塔，槽，罐，球型容器和锅炉等设备的介质液位检测。
该系类液位计可以做到高密封，防泄漏，适应高压，高温，腐蚀性环境下的液位测量。具有可靠的安全性，它弥补了玻璃管（板）式液位计指示不清晰，易破碎的不足，不受高低温的影响，全过程显示无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分由于不与液体介质接触，所以对高温，高压，高粘度，高毒，有害，强腐蚀性介质更显基优越性，实用性，安全性，先进性。
该系列液位计配上液位报警装置，控制开关，可实现液位或界位的上，下限越位报警，控制或连锁。配上干簧电阴式液位变送器，可将液位，界位信号转换成二线制4-20mA.DC标准信号，实现远距离指示，检测，记录与控制。产品广泛用于电力，化工，石油，冶金，环保，污水处理，船舶，食品等行业.
食用油罐专用液位计原理与结构
1、工作原理：

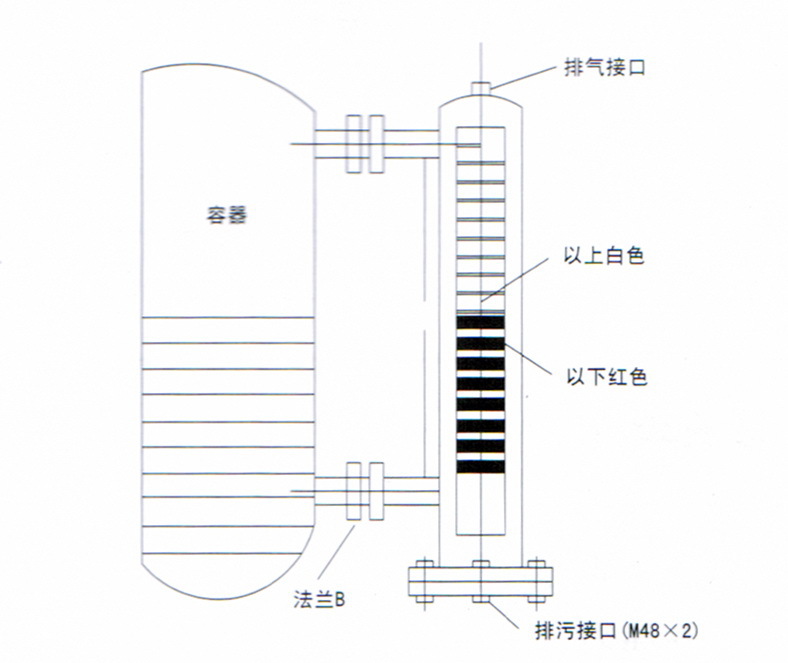

⑴磁性液位计其工作原理是根据阿基米德定律，利用浮子的重量与浮子排开液体的体积的重量相等的原理使装有永久性磁钢的浮子随液面变化而变化，浮子内磁力线的位置（即是实际液面位置）通过磁性作用驱动翻柱、翻板，当液面上升时，液相翻成红色；液面下降时，气相翻成白色或黑色。从而醒目地指示容器内液位变化。
⑵显示面板上装有标尺，这样可直接读出液位高度，在本体下端安装有阀门，供取样和排污用。

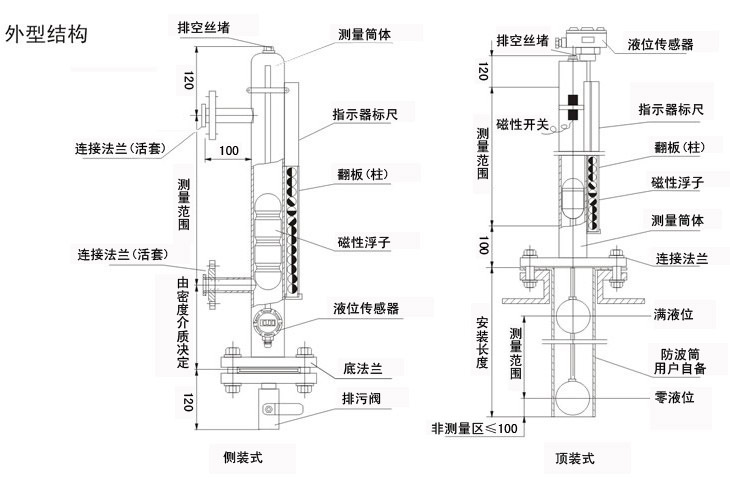

2、主要结构：
⑴（普通型），它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢不腐蚀的场合。
⑵（保温型），它的结构在（1）型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。
⑶（侧顶型），它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。
⑷（顶装型），它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸（抽真空型），它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。
⑹（衬四氟型），它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合。
食用油罐专用液位计特点
●适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要
改变角度。
●测量范围大，不受贮槽高度的限制。
● 指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
● 结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
基本型磁翻板液位计的主要技术指标
●测量范围：500~18000mm
●精 确 度：±5mm ±10mm（高温型）
●工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型）
●介质密度：0.45~2g/cm3
●介质密度差：≥0.15g/cm3（测量界位）
●介质温度：-80℃~+450℃
●介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。
●环境振动：频率≤25HZ，振幅≤0.5mm
●接口法兰：采用化工部1997年最新颁发的HG20592~20635-97法兰标准。如用户需采用其他标准（如GB、ANSI、DIN等标准）可根据用户需要设计。
系统构成及接线:
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF
磁翻板液位计用户自备法兰:
| 安装形式 | 主体材质 | 公称直径 | 公称压力 | D | D1 | D2 | n | d | f | b |
| 侧装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 56 | 4 | 14 | 2 | 16 |
| ABS | 20 | 10 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | |
| 顶装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 274 | 12 | 26 | 3 | 32 |
| ABS | 200 | 0.6 | 320 | 280 | 274 | 8 | 8 | 3 | 32 |
磁翻板液位计主要技术指标:
| 安装形式内容 | 侧装式 | 顶装式 | |
| 安装间距 (测量范围) | 不锈钢 | 500～5000(mm) | 500-2500(mm) |
| ABS、PP-R | 500～4000(mm) | ||
| 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介质密度 | ＞0。6g/c | ＞0.76g/c | |
| 法兰连接 | 不锈钢 | 法兰20-40(DN20 PN1.0-4.0) (GB9119-88) | 法兰200-25(DN200 PN1.6) (GB9119-88) |
| ABS | 法兰20-10(DN20 PN1.0) (GB9119-88) | 法兰200-6(DN200 PN0.6) (GB9119-88) | |
| 主体材料 | ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) | ||
| 介质温度 | -40～100℃(ABS、PP-R：-40～80℃) | ||
| 环境温度 | -40～+70℃ | ||
| 示值误差 | ±100mm | ||
| 介质粘度 | ≤1st(10-4 | ||
| 上、下限 开关输出 | 1、控制灵敏度：10mm 2、输出接点容量：AC220V 2A 3、接点寿命：5×104次 4、防爆特征：iaIICT4本质安全型 | ||
| 电远传、 连续显示 | 1、精度：±1.5% 2、输出负载：750Ω 3、输出信号：0～10mA输出，220V AC电源 4～20mA输出，24V DC二线制 4、防爆特征：iaIICT4本质安全型 | ||
正确组装使用及维护
1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；2、 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；3、磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；8、 应根据介质情况，不定期清洗主导管清除杂质；9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；11、当配有远传配套仪表时需做到如下几条：（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；（2）、远传配套仪表上感应面应面向和紧贴主导管；（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；（4）、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上
1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；
2、 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
3、磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；
4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；
8、 应根据介质情况，不定期清洗主导管清除杂质；
9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
11、当配有远传配套仪表时需做到如下几条：
（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
（2）、远传配套仪表上感应面应面向和紧贴主导管；
（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；
（4）、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；
（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上
●用途与适用范围
| 类型 | 型号 | 适用范围及用途 |
| 普通型 | XS-UHZ | 普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。 |
| 防腐型 | XS-UHZ | 特别适合于具有腐蚀性、毒性的液位测量指示（工作压力≤1.6MPa；测量范围≤2m）。 |
| 伴热型 | XS-UHZ | 适用于测量粘度比较大，温度比较高或比较低的液体介质（该仪表需要使用伴热装置）。 |
| 高温型 | XS-UHZ | 适用于容器压力小于10Mpa、温度在200℃～450℃之间的液体介质的液位连续测量。 |
| 高压型 | XS-UHZ | 适用于温度为200℃以下、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。 |
| 高温高压型 | XS-UHZ | 适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。 |
| 防爆型 | XS-UHZ | 适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4mA～20mA电流信号或上下限报警设定的液位变送器等电子装置。 |
| 顶装型 | XS-UHZ | 适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m）。 |
注：1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置；
2、带有变送输出电信号的液位计，其介质温度不超过100℃或者需要做降温处理。
普通型
承受最大工作压力：常压（1.0Mpa以下）
最高工作温度：80℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
防腐型
承受最大工作压力：： 10Mpa以下
最高工作温度：80℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
伴热型
承受最大工作压力：10Mpa以下
最高工作温度：200℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
防霜型
承受最大工作压力：10Mpa以下
最高工作温度：80℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
高温型
承受最大工作压力：10Mpa以下
最高工作温度：200～450℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
高压型
承受最大工作压力：超过10MPa（31 MPa以下）
最高工作温度：200℃
测量范围：0~6m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
高温高压型
承受最大工作压力：超过10MPa（20 MPa以下）
最高工作温度：200～450℃
测量范围：0~6m
测量介质密度：
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
防爆型
承受最大工作压力：： 10Mpa以下
最高工作温度：120℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
顶装型
承受最大工作压力：1.6MPa
最高工作温度：200℃
测量范围：0~12m
测量介质密度：0.5~1.8 g/cm3
默认过程连接：法兰连接
显示面板安装默认方向：正向背对法兰
注意事项：
1、液位计安装完毕后，因运输振动等因素，造成现场指示翻球乱，需用所附校正磁钢，对翻球导引一次，以使液相显示红色，气相显示白色。2、液位计投入运行时，应先打开上阀门，然后慢慢打开下阀门，避免容器内受压介质快速进入液位筒体，使磁性浮子急速上升，造成现场指示器失灵（跟踪速度≤0.08m/s）。
3、开口型浮子使用在高压及无冷凝的介质中，在投入运行时，应缓慢打上阀门，使浮子的内外压力达到一致。
4、如果介质有沉淀物或不清洁，应在工艺中规定定期进行清洗。
5、防爆型产品的安装，使用应严格按照《中华人民共和国性危险场所、电气安全规程》试行的有关规定进行，产品在开盖前，先断开电源，在拆装过程中，应避免损伤防爆面，以免影响防爆性能，紧固件应尽量固紧，以保证密封良好。
6、对于本安型系统，必须与安全栅配套使用，构成本安系统，系统布线尽量避免电磁干扰，并将电缆分布参数控制在规定范围之内。
7、安全栅的安装维护必须遵守安全栅说明书的有关规定。
8、防爆型产品的外壳内外接地应可靠良好。
