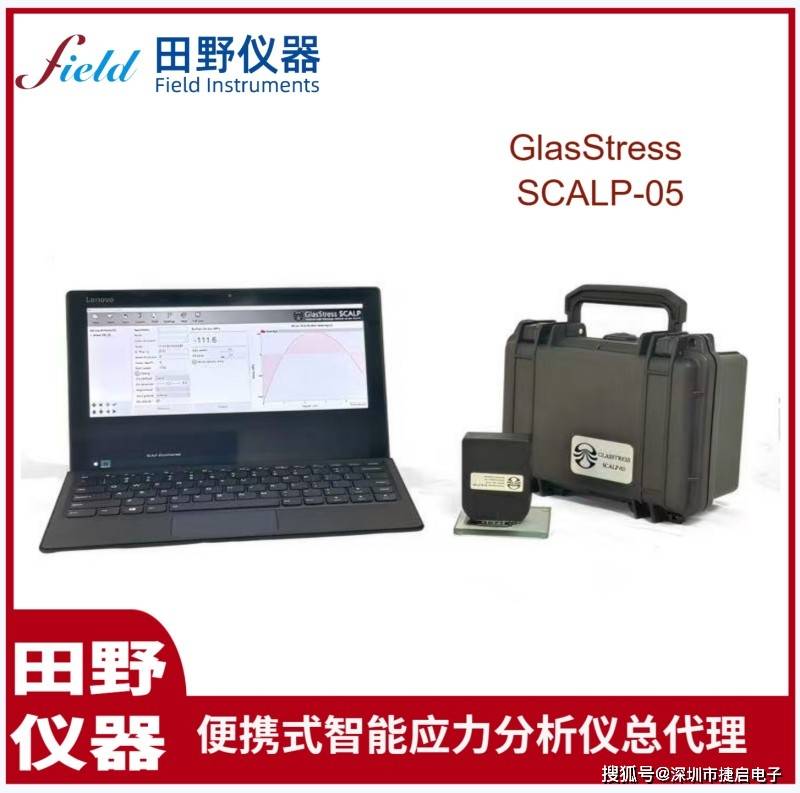

简单介绍：Scalp-05该仪器采用动态激光偏振散射法，利用偏振激光技术、高速图像采集技术和数字化偏光器技术对玻璃的应力状态进行测量。当偏振激光束穿过玻璃时，玻璃中的应力会使玻璃产生双折射性质，产生光弹性效应。仪器通过记录沿光束传播方向上的光强度变化，并由此计算出该方向上各像素点处的两个偏振光分量的位相差，进而由位相差的变化计算得到各点的应力数值。全自动SCALP-05便携式智能应力分析仪总代理

商家名片

黄**

联系我时，请说明是阿仪网看到的，谢谢!

电话: 07********485
手机: 13******401
微信:
交换名片后展示联系方式 → →

相关标签：SCALP-05,便携应力仪,爱沙尼亚手持应力仪

详细内容

GlasStress SCALP-05便携式智能应力分析仪的工作原理基于动态激光偏振散射法（也称光弹性效应）

激光穿透待测玻璃玻璃内部应力引发光弹性效应产生双折射现象分解为两束偏振光分量存在与应力成正比的位相差高速图像传感器捕获光强变化分辨率1280×1024像素软件算法计算位相差数字化拟合重构应力分布

🧪 核心工作原理详解

上面流程中的关键步骤，其背后的科学原理是这样的：

光弹性效应（Photoelasticity）：当透明的各向同性介质（如玻璃）受到应力时，其分子结构会发生微小变化，导致其表现出各向异性的光学性质-
。简单说，就是原本各项光学性质均匀的玻璃，在应力作用下，会变成一种类似“晶体”的材料，拥有独特的光轴。
双折射（Birefringence）：这种各向异性会导致入射光被分解为两束振动方向相互垂直、传播速度不同的偏振光分量，这种现象称为双折射-
。这两束光穿过玻璃后会产生一个位相差（Phase Retardation），而这个位相差的值与玻璃内部的主应力差成正比-
定量测量：仪器通过高分辨率（1280×1024像素）的图像传感器-
1
，精确记录激光在传播路径上各点的光强变化，并反向计算出位相差，最终通过软件算法得到玻璃内部各点的应力数值，并拟合出完整的应力分布图

🔧 基本操作与重要提示

了解了原理，在实际操作中通常遵循以下步骤：

样品准备：清洁待测玻璃表面。
滴加匹配液：在测量点滴一滴专用的浸没液（匹配液）-
1
，目的是排除玻璃表面与空气折射率不同带来的反射干扰，确保激光能高效耦合进入玻璃。
放置仪器：将SCALP-05的测量棱镜轻轻放置在液滴上，保持稳定。
开始测量：通过连接的电脑软件控制，一键开始，等待几秒钟（通常3-6秒-
即可获取结果。

⚠️ 使用时需注意：

环境光线：尽量避免阳光直射测量点，以免环境光干扰激光信号的采集-
测量表面限制：仪器无法直接测量镀有Low-E膜、减反射膜或带有丝网印刷的特殊表面，因为这些涂层会改变光路或偏振态，影响结果准确性-
。测量时需确保是玻璃的空气面、锡面或压花面等-
棱镜保养：保持测量棱镜的清洁，避免磕碰或刮伤-

💡 应用领域

凭借其工作原理，SCALP-05非常适合在现场对已安装的玻璃制品进行快速、无损的定量检测-

，其主要应用领域包括：

建筑幕墙与门窗玻璃：检测安装后的玻璃是否存在应力集中，评估安全性-
汽车工业：用于汽车侧窗、天窗等玻璃的质量检测与研发-
光伏产业：测量太阳能光伏盖板玻璃的应力，优化工艺，提高组件可靠性-
玻璃制造与加工：在线质量控制，及时发现物理钢化、化学强化玻璃中的应力缺陷-

🆚 与其他测量方法的比较

特性GlasStress SCALP-05 (激光散射法)传统偏光仪 (Tardy、Senarmont法等)测量方式定量测量，可直接输出应力值(MPa)通常为定性或半定量，需人工补偿和计算测量信息表面应力和内部应力分布（沿厚度方向）

主要反映表面应力，难以获得内部深度信息精度与速度高精度（<1MPa或5%），数秒内完成-

精度依赖操作者经验，耗时较长便携性与操作极便携（重约177-250g-），连接电脑即可现场操作通常为台式，笨重，限制在固定场所使用样品限制不能测Low-E等特殊镀膜面-同样受表面涂层影响返回搜狐，查看更多
