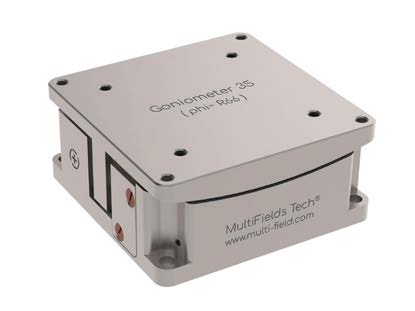

Goniometer35-phi闭环控制摇摆台

参考价：咨询
型号：
品牌： $brandModel.Title
所属地区：中国大陆
原产地：-
产品摘要：特点
• 紧凑的设计，外形尺⼨ : 35*35*16 mm
• 超⾼真空 & 极低温兼容: 2 E- 11 mbar & 30 mK
• ⽆磁材料纯Ti & BeCu组成，兼

产品完善度：

更新时间：2026/9/21 9:10:23关注度：613

关键词标签：滑台

支付方式：

特点

• 紧凑的设计，外形尺⼨ : 35*35*16 mm

• 超⾼真空 & 极低温兼容: 2 E- 11 mbar & 30 mK

• ⽆磁材料纯Ti & BeCu组成，兼容 18 Tesla磁场

• ⾼负载 & 摇摆半径: 500 g & 66 mm

• ⼤⾏程 : 10 °

• 闭环控制，位置传感达到分辨率 0.5 m°

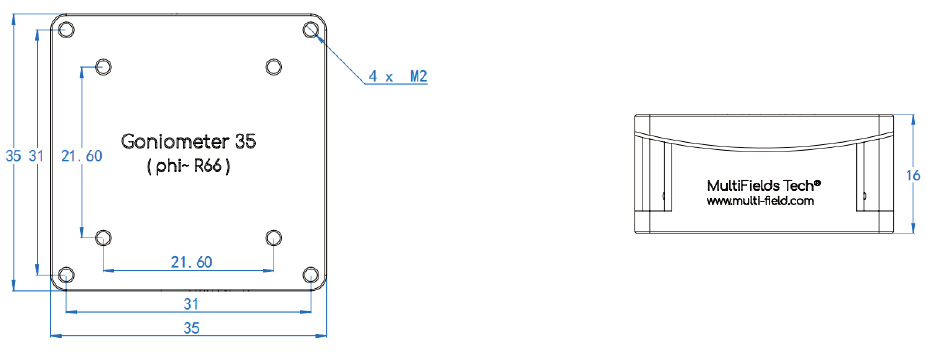

尺⼨图

Goniometer35-phi, 详细参数

*多场科技-低温压电位移台-对导线电阻原则上⽆要求（建议低于50欧姆）

可选版本 ⇨	.HV (默认)		.ULT	.UHV	.ULT.UHV
		.HV 版本, 默认产品; .ULT 版本, He3或稀释低温系统中使⽤ .UHV 版本, 兼容2E-11 mbar
1 尺⼨		35 × 35 mm × 16 mm
2 重量		70 g
⼯作环境
3 基础		温度范围: 1.4 ~ 400 K 真空: 2e⁻⁷ mbar 最⼤磁场: 18 Tesla
4 可选1 - 30 mK			✓		✓
5 可选2 - 2e-11 mbar				✓	✓
材料
6 主体		纯Ti	铍铜	纯Ti	铍铜
7 线缆		磷铜双绞线, 20cm
8 插针材料		Polyster (glass Þber Þlled), BeCu		Peek, BeCu
9 插针数⽬		Drive - 2 pins, Sensor - 3 pins
运动参数
10 ⾏程		~ 10 °
11 最⼤速度 @300 K		~ 1 °/s
12 驱动电压		Max. 200 V
13 最⼤负载		500 g
14 最⼤推⼒		3 N
15 摇摆半径		66 mm
传感器 (闭环)
16 位置传感器		电阻传感器
17 传感器⾏程		12 °
18 传感器分辨率		0.5 m°
