可选版本 ⇨

.HV (default)

.ULT

.UHV

.ULT.UHV

.HV 版本, 默认产品;

.ULT 版本, He3或稀释低温系统中使⽤

.UHV 版本, 兼容2E- 11 mbar

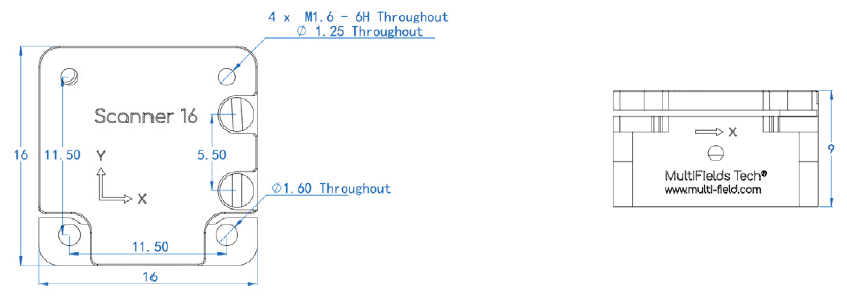

1 尺⼨

16 × 16 mm × 9 mm

工作环境

3 基础

温度范围 : 1.4 ~ 400 K

真空 : 2e⁻⁷ mbar

最⼤磁场 : 18 Tesla

4 可选 1 - 30 mK

✓

✓

5 可选2 - 2e- 11 mbar

✓

✓

材料

6 主体

纯Ti

铍铜

纯Ti

铍铜

7 线缆

磷铜双绞线, 20cm

8 插针材料

Polyster (glass Þ ber Þ lled), BeCu

Peek, BeCu

9 插针数⽬

每个扫描维度 2 pins

运动参数

10 扫描维度

X, Y

11 ⾏程@300 K

30 × 30 um

12 驱动电压

Max. 75 V @300 K

Max. 180 V @4 K

13 最⼤负载

100 g

14 电容@300 K

1 uF

15 分辨率

0.5 nm

16 线性度误差

Typical ~ 0.1 %

17 可重复性

< 10 nm
