EATON是一个在可靠性、效率和安全方面的供应商，它的开发和供应是针对Crouse-Hinds系列MTL系统基础设施产品和保护设备，特别适用于加工行业。

EATON的Crouse-Hinds系列MTL产品用于各种场合，既危险场合也可以使用：包括海上石油和天然气平台，发电厂和石化装置到药品，电信和其他制造加工工厂等行业。

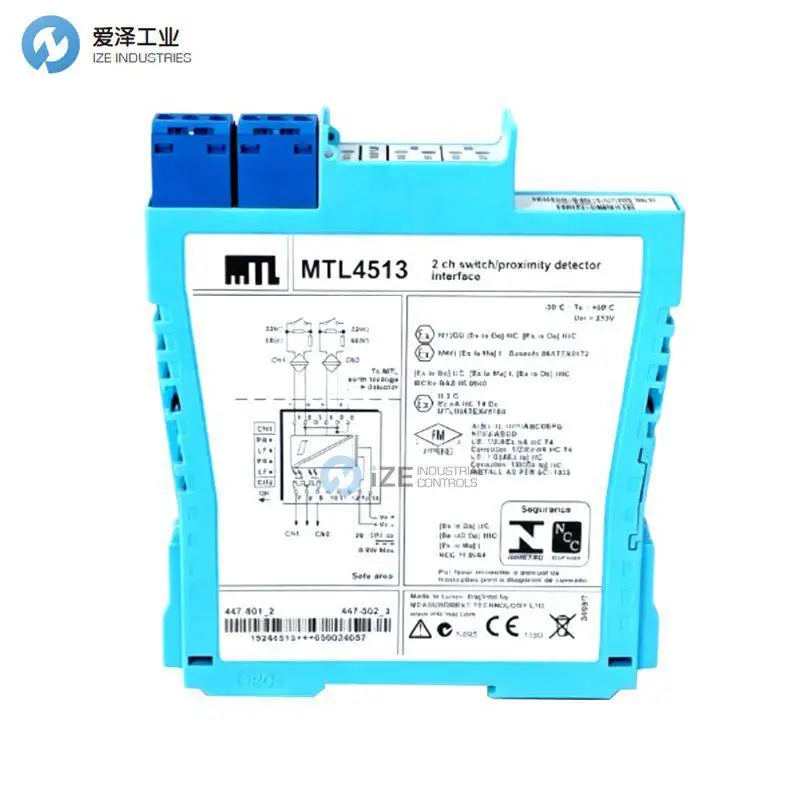

MTL隔离器MTL4513产品介绍

产品名称：Eaton Crouse‑Hinds 系列 MTL4500 隔离器

信号类型：数字输入

通道数：2

安装方式：MTL4500 系列背板（背板槽）安装

功耗：在 24V、10mA 负载条件下典型功耗 0.65 W

迟滞：200 µA（约 650 Ω）典型

线路故障检测：每通道可通过机侧拨码开关选择（用户可设置）

相位反转：每通道独立设置（用户可选择）

切换频率：直流到 500 Hz

隔离：安全区电路与电源之间 50 V 隔离

类型：开关/接近传感器接口

电流

电流消耗：24V 时 30 mA

电流限制：±50 mA

负载电阻：25 Ω

电压

最大安全电压：±35 V

电源：20–35 Vdc

传感器电压：从 1 kΩ 负载产生的 7–9 Vdc（±10%）

输出特性

输出断开：当输入电流 < 1.2 mA（输入电路阻抗 > 10 kΩ）时输出为断开

输出闭合：当输入电流 > 2.1 mA（输入电路阻抗 < 2 kΩ）时输出为闭合

接线

电气连接：使用压接端套（端子套管）

端子容量：接受最大 2.5 mm² 的多股或单芯导线

Product Name：Eaton Crouse-Hinds series MTL4500 isolator

Signal Type：Digital input

Number of Channels：2

Mounting Method：MTL4500 range of backplanes

Power Dissipation：0.65W typical at 24V, with 10mA loads

Hysteresis：200µA (650Ω) nominal

Line Fault Detection：User-selectable for each channel via switches on the side of the unit

Phase Reversal：Independent for each channel, user-selectable

Switching Frequency：DC to 500 Hz

Galvanic Isolation：50V between safe-area circuits and power supply

Type：Switch/proximity detector interface

Current

Current Consumption：30mA at 24V

Current Limit：±50mA

Load Resistance：25Ω

Voltage

Maximum Safe Voltage：±35V

Power Supply：20-35 Vdc

Sensor Voltage：7-9 Vdc from 1kΩ ±10%

Output Characteristics：

Outputs open if input < 1.2mA (> 10kΩ in input circuit)

Outputs closed if input > 2.1mA (< 2kΩ in input circuit)

Connection：

Electrical Connection：Crimp ferrules

Terminal Capacity：Accepts conductors of up to 2.5mm2 stranded or single-core

MTL隔离器MTL4500系列介绍

MTL4500 系列背板安装式本质安全隔离器，为在潜在易燃或其他危险区域中保护电气信号提供了创新解决方案。该系列有助于确保安全的工作环境，并保护附近人员免受爆炸风险影响。

MTL4500 将的功能和性能集成于单一产品中，其核心采用创新型平面变压器技术，并在制造过程中广泛应用自动化工艺。该系列以系统供应商的需求为设计重点，适用于以项目为导向的应用，例如分布式控制系统、紧急停车系统以及火灾与气体监测系统。

该系列支持快速模块安装，便于系统集成；低功耗电路设计带来更优性能；每个模块提供更多输入/输出通道，从而实现市场领先的最高安装密度，并标配三端口隔离。

The MTL4500 range of backplane mounting intrinsic safety isolators offers an innovative solution for protecting electrical signals in potentially flammable or other hazardous areas. Helping to ensure a safe work environment and protects those nearby from explosion risks.

With industry-leading features and perｆormance in a single package, MTL4500 utilises innovative planar transｆormer technology at its heart and extensive automation in construction. It is designed with the requirements of system vendors in mind, for ‘project focused’ applications such as Distributed Control Systems (DCS), Emergency Shutdown Systems (ESD) and Fire and Gas monitoring (F&G).

With fast module installation, easier system integration, improved perｆormance from low power circuit designs and more I/O channels in each module, giving the highest packing density on the market plus 3 port isolation as standard.

MTL隔离器其他常用型号：

MTL MTL4501SR

MTL MTL4504

MTL MTL4510

MTL MTL4510B

MTL MTL4511

MTL MTL4513

MTL MTL4514/B

MTL MTL4514D

MTL MTL4514N

MTL MTL4516

MTL MTL4516C

MTL MTL4517

MTL Module NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，于成为工业产品和解决方案的优质渠道。

如果有任何关于MTL隔离器MTL4513的疑问，请随时与我们沟通（021-31006702）。我们将尽解决您的问题。

If you have any question for MTL products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.

MTL隔离器MTL4513技术参数及介绍
