JAEGER提供各种包覆成型线缆、分配器和连接器（可接线或预接线），适用于所有互连解决方案。

JAEGER提供适合在恶劣工业环境中使用的圆形连接器系列：需要更大或更小的紧密度；紧凑性和多路复用；承载不同强度的电流等等。

JAEGER连接器Miniature系列技术参数

面板接头、缆线接头与联接器：矩形外壳

锁紧：缆线接头用花纹环（旋紧），面板接头在插筒处旋 1/6 圈，适用于频繁插拔

防护：在外壳内使用 conexil 时为 IP50 至 IP54；面板接头使用平垫圈密封

触点：12 至 55 个触点，直径 Ø 1 mm，压接或可拆焊接触点

最大电流：Ø 1 mm：7 A

机械耐久性：超过 1000 次锁合与插拔周期；振动：10 g，500 Hz（标准 NF-C 20706 / CEI68-2-6）

插针与插座之间接触电阻：< 0.0020 Ω

相邻触点之间耐压（20 ℃，海平面）：19 或 37 触点组 > 2000 V（RMS）；12、27 或 55 触点组 > 2500 V（RMS）

绝缘电阻：> 5000 MΩ

工作温度：-40 ℃ 至 +100 ℃（在 +125 ℃ 下 500 小时）

材质：镍镀轻合金外壳，金镀黄铜触点，氯丁橡胶（neoprene）插芯

Panel connector, cable connector and coupler connector：rectangular housing

Locking：screw up the knurled ring on the cable connector 1/6 of a turn on the panel connector barrel, for frequent mating

Protection：IP 50 to IP 54 with conexil in the housing, flat-gasket for panel connector

Contacts：12 to 55 contacts ø 1 mm, crimp or solder removable contacts

Max. current ：7 A ø 1 mm

Mechanical endurance：over 1000 locking and mating cycles, vibration: 10 g, 500 Hz (NF-C 20706[CEI68-2-6])

Contact resistance between pin and socket：< 0,0020 Ω

Breakdown voltage between adjacent contacts：at 20 ℃, at sea-level: 19 or 37 contacts >2000 Volts (RMS), 12, 27 or 55 contacts >2500 Volts (RMS)

Insulation resistance：> 5000 MΩ

Operating temperature：-40 ℃ to +100 ℃ (500 hours at +125 ℃)

Materials：Nickel-plated light alloy, gold-plated brass contacts, neoprene insert

JAEGER连接器其他常用型号：

JAEGER 530 503 006

JAEGER 530 505 006

JAEGER 530 513 006

JAEGER 530 521 006

JAEGER 530 523 006

JAEGER CONNECTORS NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，于成为工业产品和解决方案的优质渠道。

如果有任何关于JAEGER连接器530503006的疑问，请随时与我们沟通（021-31006702）。我们将尽解决您的问题。

If you have any question for JAEGER products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.

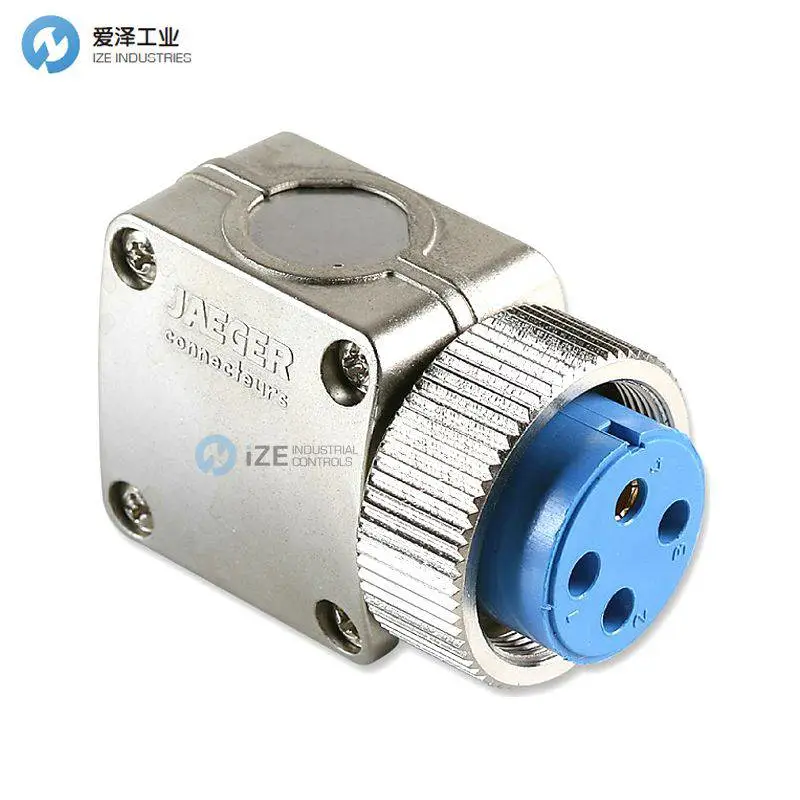

JAEGER连接器Miniature系列530503006介绍
