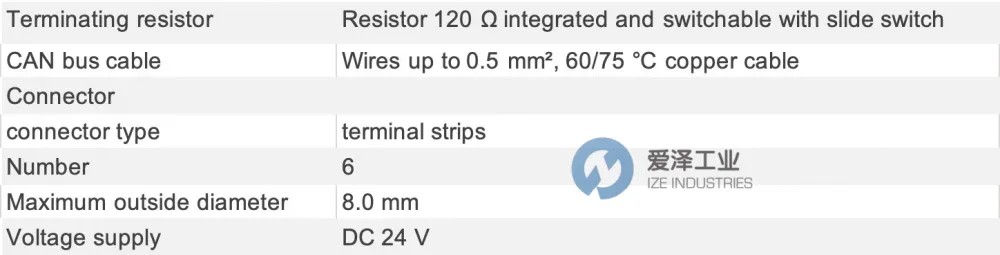

HELMHOLZ连接器700-690-1BA12技术参数

HELMHOLZ连接器700-690-1BA12产品介绍

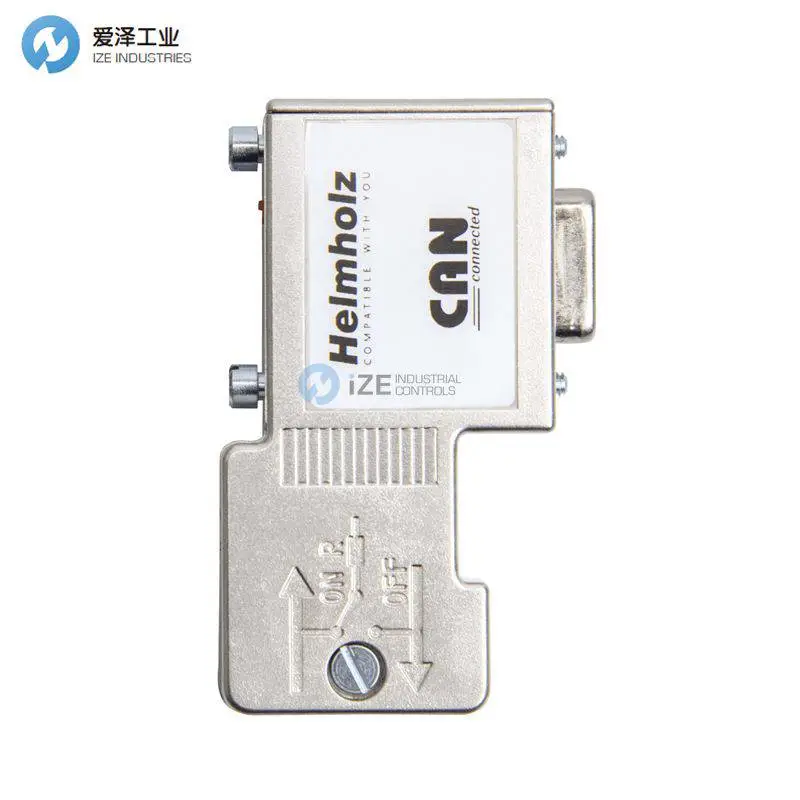

Helmholz提供传输速率最高可达 1 Mbps 的 CAN 总线连接器。

该 CAN 总线连接器可直接插接到 CAN 总线设备的 CAN 总线接口上（9 针 SUB-D 插座）。CAN 总线电缆通过 6 针螺钉端子 连接。

通过滑动开关可设置该连接器是作为节点使用，还是作为总线段末端使用。

该开关即使在已安装状态下也可以操作，且设置状态清晰可见。

在节点设置（“OFF”）下，当输入总线和输出总线相互连接时，必须以该模式运行连接器。此时终端电阻不起作用。

作为总线段末端（“ON”）时，连接器必须分别设置在该总线段的个和一个（最外侧）设备上。在这种情况下，终端电阻连接在输入总线上，输出总线被断开。

该 CAN 连接器也可在 -25°C 至 +85°C 的扩展环境温度范围内工作。

Helmholz offers you the CAN bus connector for transmission rates up to 1 Mbps.

The CAN bus connector is plugged directly onto the CAN bus interface (SUB-D socket, 9-pin) of the CAN bus participants. The CAN bus cables are connected using 6-pin screw terminals.

A slide switch is used to set whether the connector is to be used as a node or at the segment end.

The switch can also be operated in the installed condition. The setting is clearly visible.

In node setting (“OFF”), the connector must be operated when the incoming and outgoing bus are connected to each other. The terminating resistor is then ineffective.

As segment end (“ON”), the connector must be set on the first and last (outermost) participants of the segment respectively. In this case the terminating resistor is connected on the incoming bus, and the outgoing bus is disconnected.

The CAN connectors also work in the extended ambient temperature range of -25 °C to +85 °C.

HELMHOLZ连接器其他常用型号：

HELMHOLZ 700-690-1BA12

HELMHOLZ 700-690-1BB12

HELMHOLZ 700-690-0CA12
