EATON是一个在可靠性、效率和安全方面的供应商，它的开发和供应是针对Crouse-Hinds系列MTL系统基础设施产品和保护设备，特别适用于加工行业。

EATON的Crouse-Hinds系列MTL产品用于各种场合，既危险场合也可以使用：包括海上石油和天然气平台，发电厂和石化装置到药品，电信和其他制造加工工厂等行业。

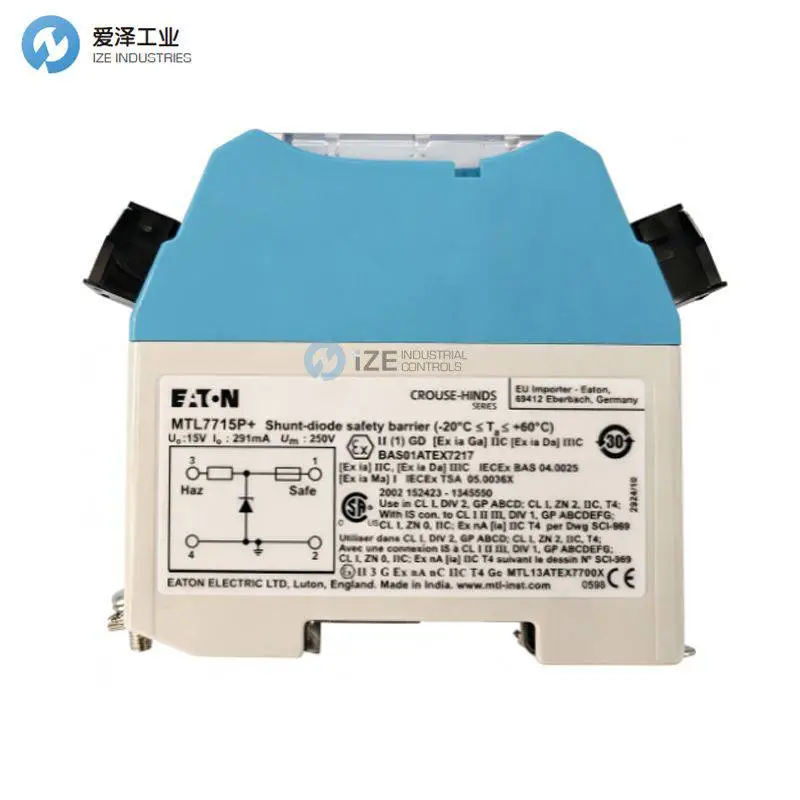

EATON安全栅MTL7715P+技术参数

通用规格

产品名称：Eaton Crouse-Hinds 系列 MTL7700 齐纳安全栅

典型应用：12V 系统

额定直流供电电压：15 Vdc

电源类型：直流

开关电流：291mA

材质：聚碳酸酯

安装方式：DIN 导轨

最低工作温度：-20 °C

最高工作温度：60 °C

General specifications

Product Name：Eaton Crouse-Hinds series MTL7700 Zener barrier

Typical Application：12V systems

Rated Supply Voltage DC：15 Vdc

Type of Power Supply：DC

Switching Current：291mA

Material：Polycarbonate

Mounting Method：DIN rail

Minimum Operating Temperature：-20 °C

Maximum Operating Temperature：60 °C

EATON安全栅MTL7700系列介绍

MTL7700 系列本质安全无源网络设备以其质量和可靠性而著称，采用齐纳二极管、电阻器和熔断器，将多余的电能安全地分流至接地端，从而防止危险区域内设备产生火花或过热。这有助于确保安全的工作环境，并保护附近人员免受爆炸风险。

作为 DIN 导轨安装式安全栅，MTL7700 安装快速、简便，无需特殊硬件。其可拆卸端子便于安装和维护，并可通过直接从模块侧面拔下端子来实现回路断开。导线入口采用倾斜设计，有助于在空间有限的箱体内进行接线。

MTL7700 安全栅可简单且牢固地夹装在标准 T 型 DIN 导轨上，同时形成可靠的本安接地连接。

对于需要为开关输入或二线制变送器提供现场电源的应用，MTL7700 系列提供总线式供电功能。当与 MTL7798 供电模块配合使用时，用户可获得一个完全受保护、带电子熔断功能的供电系统，可为多个安全栅供电，且无需额外接线。

Known for its quality and reliability, the MTL7700 range of intrinsically safe passive network devices use Zener diodes, resistors and fuses to safely divert excess electrical energy to ground and prevent sparking or overheating of equipment in hazardous areas. Helping to ensure a safe work environment and protecting those nearby from explosion risks.

As a DIN rail mounting barrier, the MTL7700 provides quick and easy installation without the need for special hardware. Removable terminals are used for ease of installation, maintenance, and for providing a loop disconnect by simply unplugging the terminals from the side of the module. Wire entry is also angled to assist wiring within limited space enclosures.

MTL7700 barriers clamp simply and securely onto standard T-section DIN rail, simultaneously making a reliable IS earth connection.

For applications where field power is required for switch inputs or 2-wire transmitters, the MTL7700 range provides a bussed power feed facility. When used in conjunction with the MTL7798 power feed module, the user has a fully protected, electronically fused supply to many barriers with no additional wiring required.

EATON安全栅MTL7700系列其他常用型号：

EATON MTL7710+/-

EATON MTL7715+

EATON MTL7715P+

EATON MTL7722+/-

EATON MTL7728+/-

EATON MTL7728ac

EATON MTL7728P+

EATON MTL7755aс

EATON MTL7756ac

EATON MTL7758+/-

EATON MTL7760ac

EATON MTL7761ac

EATON MTL7761Pac

EATON MTL7764+/-

EATON MTL7764ac

EATON MTL7765aс

EATON SAFETY BARRIERS NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业成立于2010年，定位于向制造工业提供制造技术和设备。代理经营世界优质的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，于成为工业产品和解决方案的优质渠道。

如果有任何关于EATON安全栅MTL7715P+的疑问，请随时与我们沟通（021-31006702）。我们将尽解决您的问题。

If you have any question for EATON products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:www.ize-industries.com.

EATON安全栅MTL7715P+技术参数介绍
