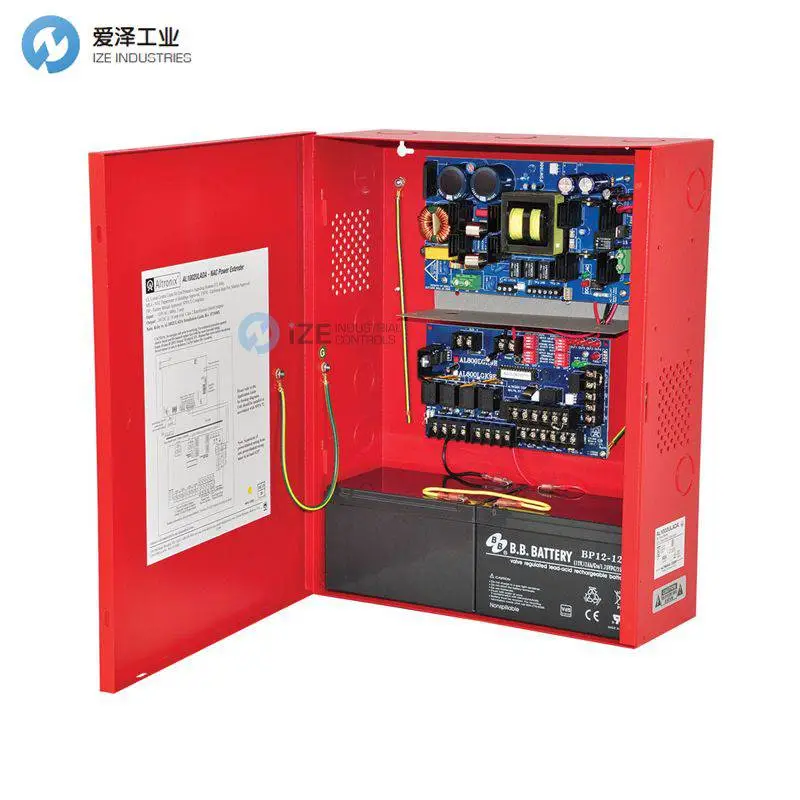

ALTRONIX电源扩展器AL1002ULADA技术参数

规格

输入

电压：120VAC，60Hz，5A。

两（2）个 Class A 或 两（2）个 Class B 输入。

两（2）个常闭（NC）无源触发干接点输入。

输入额定（INP1 和 INP2）：

8–30VDC，来自 FACP，最大 6.5mA。

12V，6.5mA；24V，6.5mA（来自 FACP）。

输出

电压：24VDC 限电输出。

电流：

最大总报警电流：10A。

每路输出最大电流：2.5A。

辅助输出（Auxiliary）：1A。

其他：具有热保护和短路保护并自动复位；输出经滤波和稳压处理。

可编程监督指示回路输出：

四（4）路 Class B，或两（2）路 Class A，或一（1）路 Class A 和两（2）路 Class B。

电池充电

内置密封铅酸或胶体（gel）电池充电器。

当交流失电时自动切换至备用电池。

切换至电池备份时实现零电压降。（电池另售）

监督

交流断电：Form “C” 触点。

电池：Form “C” 触点。

指示灯（LED）

交流电源（绿）：输入电压存在。

直流输出（红）：已供电。

逻辑板（红绿）：输出状态指示。

特殊功能

2 线式喇叭/闪光（horn/strobe）同步模式允许在同一时间静音/关闭可听通知装置与可视通知装置。

支持的同步协议包括 Potter/Amseco、Gentex®、System Sensor® 与 CooperWheelock®。

支持 Temporal Code 3、持续（Steady）模式、输入到输出跟随模式（保持通知回路同步）。

与 12VDC 或 24VDC 火灾面板兼容。

输出回路监督可引导至输入 1 或输入 2。

信号回路故障记忆（有助于识别间歇性回路问题）。

公共故障输入和输出用于外部故障信号并联。

接地故障检测。

温度与环境

工作温度：0° C 至 49° C（32° F 至 120° F）。

存储温度：-20° C 至 70° C（-4° F 至 158° F）。

相对湿度：85% ± 5%。

近似热量散发：31 BTU/Hr。

外壳

室内壁挂式外壳。

尺寸：12.25" 宽 x 15.5" 高 x 4.5" 深（311 mm x 394 mm x 114 mm）。

带 1.125" 与 1.375" 组合敲孔（knockouts）。

重量（约）

产品重量：12 磅（5.44 kg）。

包装运输重量：13.3 磅（6.03 kg）。

Specifications

Input

Voltage:

120VAC, 60Hz, 5A.

Two (2) Class A or two (2) Class B inputs.

Two (2) NC dry contact trigger inputs.

Input Ratings (INP1 and INP2):

8-30VDC 6.5mA max from FACP.

12V 6.5mA, 24V 6.5mA from FACP.

Output

Voltage:

24VDC power-limited outputs.

Current:

10A max. total alarm current.

2.5A max. current per output.

Auxiliary:1A.

Other:

Thermal and short circuit protection with auto reset.

Filtered and regulated outputs.

Programmable Supervised Indicating Circuit Outputs:

Four (4) Class B, or Two (2) Class A, or

One (1) and Two (2) Class B.

Battery Charging

Built-in charger for sealed lead acid or gel type batteries.

Automatic switchover to stand-by battery when AC fails.

Zero voltage drop when switching over to battery backup.

(Batteries are sold separately).

Supervision

AC Failure: Form “C” contacts.

Battery: Form “C” contacts.

Indicators (LED)

AC Power (Green): Input voltage is present.

DC Output (Red): Powered.

Logic Board (Red and Green): Output status.

Special Features

2-wire horn/strobe Sync mode allows audible notification appliances (horns) and visual notification appliances (strobes) to be silenced/deactivated at the same time.

Sync protocols include Potter/Amseco, Gentex®, System Sensor®, and CooperWheelock®.

Temporal Code 3, Steady Mode, Input to Output Follower Mode (maintains synchronization of notification appliances circuit).

Compatible with 12VDC or 24VDC fire panels.

Output loop supervision steered to Input 1 or Input 2.

Signal circuit trouble memory (helps identify intermittent loop problems).

Common trouble input and output for external trouble signals tie-in.

Ground fault detection.

Temperature

Operating: 0° C to 49° C (32° F to 120° F).

Storage: - 20° C to 70°C ( - 4° F to 158° F).

Relative Humidity: 85% +/- 5%.

BTU/Hr. (approx.): 31 BTU/Hr.

Enclosure:

Wall mount enclosure for indoor use.

Dimensions 12.25"W x 15.5"H x 4.5"D (311 mm W x 394 mm H x 114 mm D).

1.125" and 1.375" combination knockouts.

Weights (approximate):

Product Weight: 12 Lbs. (5.44 kg).

Shipping Weight: 13.3 Lbs. (6.03 kg).

ALTRONIX电源扩展器AL1002ULADA产品介绍

Altronix AL1002ULADA 是一款极具性价比的稳压 24V 远程通知装置回路（NAC）电源扩展器。可连接至任何 24 伏火灾报警控制器（FACP）。主要用于通知装置回路（NAC）扩展（支持 ADA 要求），并为系统附属设备提供辅助电源。

Altronix AL1002ULADA is an extremely cost effective voltage regulated remote NAC Power Extender. It may be connected to any 24 volt Fire Alarm Control Panel (FACP). Primary applications include Notification Appliance Circuit (NAC) expansion (supports ADA requirements) and providing auxiliary power to support system accessories.
