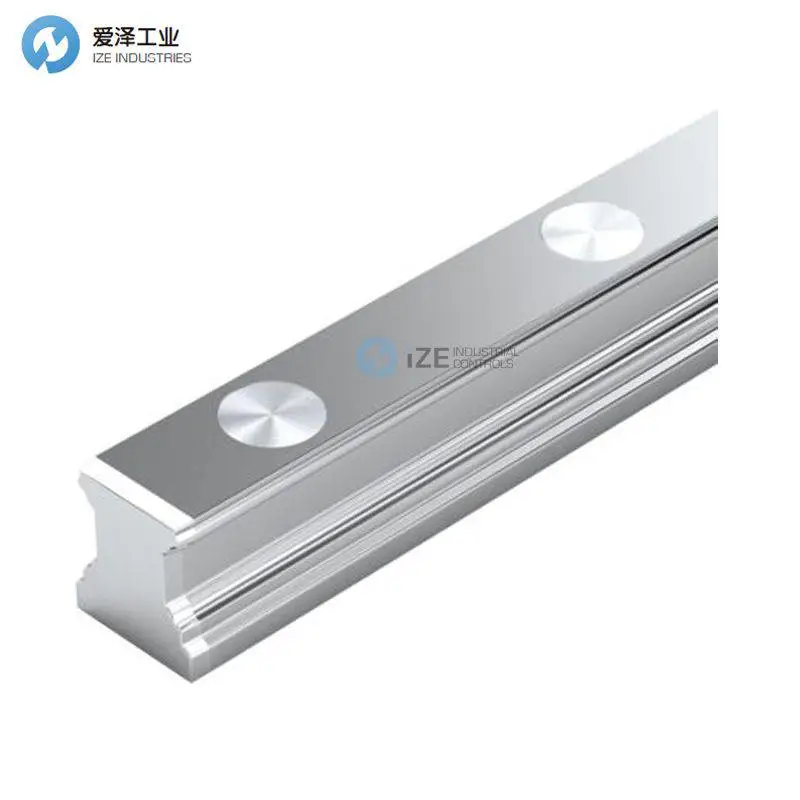

REXROTH滚珠导轨R160665431技术参数

技术规格

产品属性：滚珠导轨系统（Ball rail system）

标称尺寸 [mm]：65

型式：SNS - 标准导轨（Standard guide rail）

材质（型材导轨系统）：碳钢

精度等级：N - 正常

导轨安装：自上方螺栓固定

导轨盖：带钢制盖帽

最大长度 Lmax [mm]：3746

最小长度 Lmin [mm]：190

孔数 nB（型材导轨系统）：25

节数：单件（1-piece）

线质量 m (kg/m) [kg/m]：22.4

允许环境温度（最小 ... 最大）：-10 °C ... +80 °C

备注：短时可耐受最高 100 °C。若在低温下运行，请与我们联系。

重量 [kg]：0

建议导轨长度（公式）：L = nB • T ‒ 4 mm

产品信息：请配置产品后添加至购物车。

导轨节距 T [mm]：150

尺寸 A2（型材导轨系统）[mm]：63

尺寸 D [mm]：26

尺寸 D1 [mm]：29.55

尺寸 D2 [mm]：30

尺寸 F7（型材导轨系统）[mm]：1.45

尺寸 F8（型材导轨系统）[mm]：8

尺寸 H2（无盖条，型材导轨系统）[mm]：59.85

尺寸 N6（型材导轨系统）[mm]：38.5

尺寸 N6 公差（型材导轨系统）[mm]：±0.5

尺寸 S5（型材导轨系统）[mm]：18

尺寸 T [mm]：150

尺寸 T1 最大（型材导轨系统）[mm]：130

尺寸 T1 最小 [mm]：21

尺寸 T1 s（型材导轨系统）[mm]：73

尺寸 T1 s 注释（型材导轨系统）：推荐尺寸 T1S，公差 ±0.75 mm。

Technical Specs：

Product attributes：

Version：Ball rail system

Nominal size [mm]：65

Format：SNS - Standard guide rail

Material (profiled rail systems)：Carbon steel

Accuracy class：N - Normal

Guide rail mounting：For bolting from above

Guide rail cover：With steel caps

Max. length Lmax [mm]：3746

Minimum length Lmin [mm]：190

Number of holes nB (profiled rail systems)：25

Number of sections：1-piece

Mass m (kg/m) [kg/m]：22.4

Permissible ambient temperature (min. ... max.)：-10 °C ... +80 °C

Note: permissible ambient temperature (min. ... max.)：100 °C admissible for short time. For operation at negative temperatures, please consult us.

Weight [kg]：0

Recommended rail length (ｆormula)：L = nB • T ‒ 4 mm

Product inｆormation：Please configure the product to add it to the shopping cart.

Pitch T guide rail [mm]：150

Dimension A2 (profiled rail systems) [mm]：63

Dimension D [mm]：26

Dimension D1 [mm]：29.55

Dimension D2 [mm]：30

Dimension F7 (profiled rail systems) [mm]：1.45

Dimension F8 (profiled rail systems) [mm]：8

Dimension H2 without cover strip (profiled rail systems) [mm]：59.85

Dimension N6 (profiled rail systems) [mm]：38.5

Dimension N6 tolerance (profiled rail systems) [mm]：±0.5

Dimension S5 (profiled rail system) [mm]：18

Dimension T [mm]：150

Dimension T1 max (profiled rail systems) [mm]：130

Dimension T1 min [mm]：21

Dimension T1 s (profiled rail systems) [mm]：73

Footnote of dimension T1 s (profiled rail systems)：Preferred dimension T1S with tolerances ± 0.75 recommended.

REXROTH滚珠导轨KSA系列其他常用型号：

REXROTH R160665431

REXROTH R160665434

REXROTH R160665432

REXROTH R160665433

REXROTH R160665435

REXROTH R160665436

REXROTH R160665437

REXROTH R160665438
