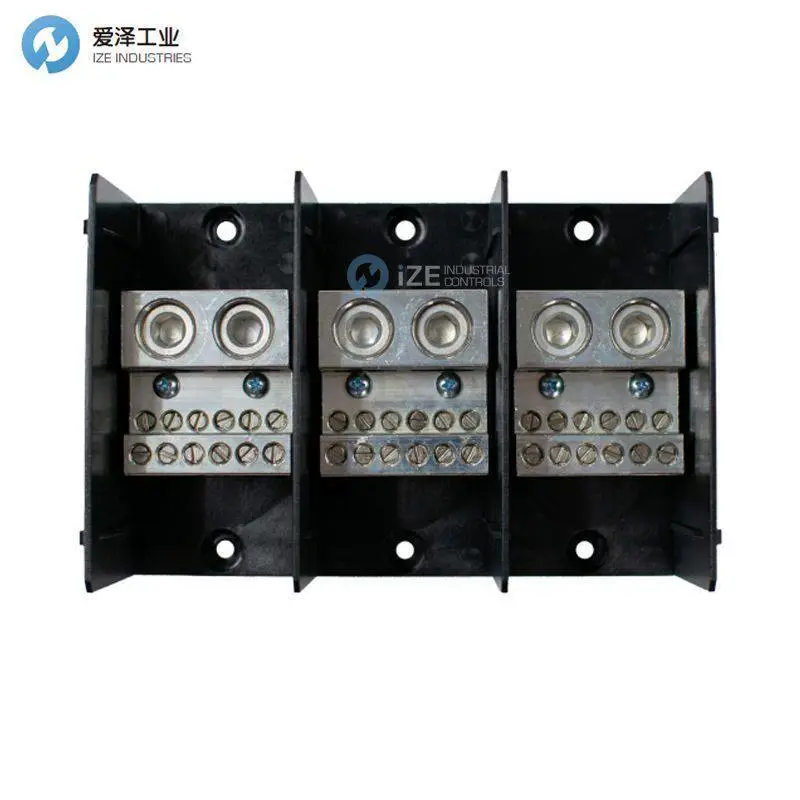

MARATHON端子排145x992系列介绍

电源端子排

145x992

将 “x” 替换为 1、2 或 3 表示极数。

导线范围

线端（Line）：(2) 500 kcmil - #4 AWG

负载端（Load）：(12) #2 - #14 AWG

电气额定值

额定电流：760 A

额定电压：600 V，符合 UL 1953 与 CSA 22.2 No.158，B 类 & C 类要求

短路承受能力 (SCCR)：10,000 A（端子排默认值）

CU9 - 连接端子在与铜线配合时的 90°C 端子额定

工厂与现场布线均适用

机构合规

cULus - UL 列名，依据 UL 1953 进行检测，UL 文件 QPQS.E309401，并经 UL 评估符合 CSA 22.2 No.158 文件 QPQS7.309401

CSA - 认证符合 C22.2 No.158，文件号 LR19766（ B 类 & C 类导线）

CE - 符合 IEC 60947⁻⁷-1

材料信息

绝缘体本体：热塑性塑料

绝缘体阻燃等级：UL94V-0

绝缘体温度等级：-40°C 至 125°C（UL RTI）

连接件：铜，镀锡

线端端子固定螺钉（Line）：铝，镀锡

负载端端子固定螺钉（Load）：钢，镀镍

连接件安装螺钉：钢，镀锌

符合 RoHS

安装与配件

面板安装：

使用 1/4 紧固件

安装扭矩由最终应用确定，不得超过 40 lbf·in（4.5 N·m） 外壳/盖件：

可按需提供卡扣式盖件

目录号：

3 极（1453xxx）：CC1453

2 极（1452xxx）：CC1452

1 极（1451xxx）：CC1451

盖件材质/颜色：黑色热塑性塑料

Power Terminal Block

145x992

Replace “x” with 1, 2 or 3 for number of poles.

Wire Range

• Line: (2) 500 kcmil - #4 AWG

• Load: (12) #2 - #14 AWG

Electrical Ratings

• 760 Amps

• 600V per UL 1953 & CSA 22.2 No.158, class B & C requirements

• SCCR of 10,000 A (default for terminal blocks).

• CU9 - 90°C connector terminal rating with copper wire

• Factory & Field Wiring

Agency Compliance

• cULus - UL Listed, investigated to UL 1953, UL File QPQS.E309401 and UL evaluated to CSA 22.2 No 158 File no.

QPQS7.309401

• CSA - certifed to C22.2 No. 158, File No. LR19766 (wire classes B & C only)

• CE compliant to IEC 60947⁻⁷-1

Material Inｆormation

• Insulator base:

• Thermoplastic

• Flammability rating of insulator base UL94V0

• Insulator base temperature rating: -40°C to 125°C (UL RTI)

• Connector: copper, tin plated

• Line terminal set screws: aluminum, tin plated

• Load terminal set screws: steel, nickel plated

• Connector mounting screws: steel, zinc plated

• RoHS compliant

Installation & Accessories

Mounting (Panel):

• For use with 1/4 fastener.

• Mounting torque to be determined in end use application not to exceed 40 lbf-in (4.5 Nm)

• Covers:

• Snap on cover abailable upon request

• Catalog number:

-For 3 pole (1453xxx), CC1453

-For 2 pole (1452xxx), CC1452

-For 1 pole (1451xxx), CC1451

• Cover is black thermoplastic

MARATHON端子排145x992系列其他常用型号：

MARATHON 1453992

MARATHON 1451992

MARATHON 1452992
