MTL系列产品，是伊顿公司(EATON)的Crouse-Hinds系列产品的一部分。

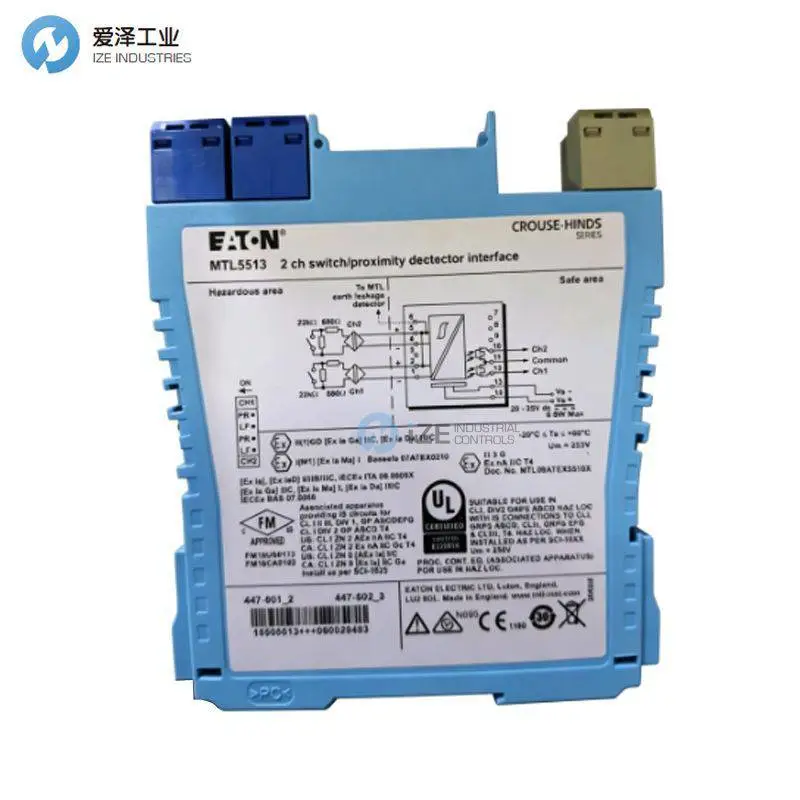

MTL隔离器MTL5513技术参数

通用规格

产品名称：Eaton Crouse-Hinds 系列 MTL5500 隔离器

目录号：MTL5513

产品长度/深度：109.8 mm

产品高度：118.8 mm

产品宽度：15.8 mm

产品重量：150 g

产品类型：隔离器

认证与合规

区域分级：危险/受限场所

标准类型：IECEx/ATEX、IEC

IECEx/ATEX 危险等级：0 区

电磁兼容（EMC）：EN61326

产品规格

信号类型：数字输入

通道数：2

安装方式：T 型 35 mm DIN 导轨

功耗：24V 时典型 0.65 W（在 10 mA 负载下）

迟滞：标称 200 µA（650 Ω）

线路故障检测：每通道可通过侧面开关选择

相位反转：每通道独立、可选

开关频率：DC 至 500 Hz

电气隔离：安全区电路与电源之间 250 V rms

类型：开关/接近传感器接口

电流

工作电流消耗：24V 时 30 mA

电流限制：±50 mA

负载电阻：25 Ω

电压

最大安全电压：±35 V

电源：20–35 V DC

传感器供电电压：7–9 V DC（来自 1 kΩ ±10%）

输出

输出特性：

当输入 < 1.2 mA（输入电路 > 10 kΩ）时，输出断开

当输入 > 2.1 mA（输入电路 < 2 kΩ）时，输出闭合

接线

电气连接：压接端头

端子容量：可接受最大 2.5 mm² 的绞线或单芯线

指示灯

有 LED 指示

电源 LED：绿色

状态 LED：黄色

线路故障检测（LFD）LED：红色

环境

最低环境工作温度：-20 °C

最高环境工作温度：60 °C

最低环境储存温度：-40 °C

最高环境储存温度：80 °C

湿度：相对湿度 5–95%

General specifications

Product Name：Eaton Crouse-Hinds series MTL5500 isolator

Catalog Number：MTL5513

Product Length/Depth：109.8 mm

Product Height：118.8 mm

Product Width：15.8 mm

Product Weight：150 g

Product Type：Isolator

Certifications and compliances

Area classification：Hazardous/Classified Locations

Standards type：

IECEx/ATEX

IEC

IECEx/ATEX hazardous rating：Zone 0

EMC：EN61326

Product specifications：

Signal Type：Digital input

Number of Channels：2

Mounting Method：T-section 35mm DIN rail

Power Dissipation：0.65W typical at 24V, with 10mA loads

Hysteresis：200µA (650Ω) nominal

Line Fault Detection：User-selectable for each channel via switches on the side of the unit

Phase Reversal：Independent for each channel, user-selectable

Switching Frequency：DC to 500 Hz

Galvanic Isolation：250V rms between safe-area circuits and power supply

Type：Switch/proximity detector interface

Current

Current Consumption：30mA at 24V

Current Limit：±50mA

Load Resistance：25Ω

Voltage

Maximum Safe Voltage：±35V

Power Supply：20-35 Vdc

Sensor Voltage：7-9 Vdc from 1kΩ ±10%

Output

Output Characteristics：

Outputs open if input < 1.2mA (> 10kΩ in input circuit)

Outputs closed if input > 2.1mA (< 2kΩ in input circuit)

Connection

Electrical Connection：Crimp ferrules

Terminal Capacity：Accepts conductors of up to 2.5mm2 stranded or single-core

LED indication

LED Indication：Yes

LED Color - Power：Green

LED Color - Status：Yellow

LED Color - LFD：Red

Environmental

Minimum Ambient Operating Temperature：-20 °C

Maximum Ambient Operating Temperature：60 °C

Minimum Ambient Storage Temperature：-40 °C

Maximum Ambient Storage Temperature：80 °C

Humidity：5-95% relative humidity
