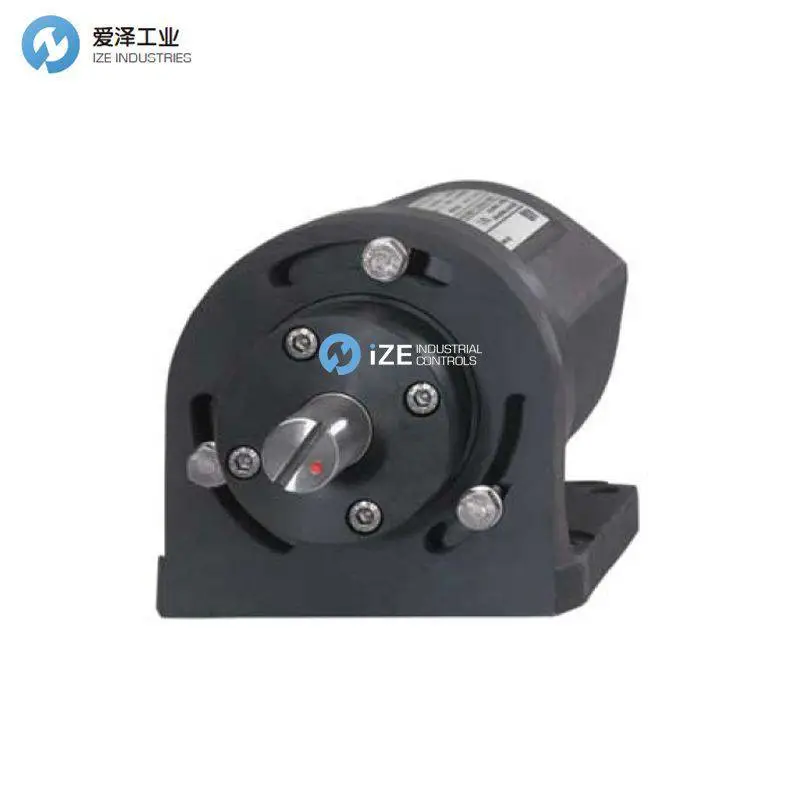

ABB角度传感器TGM5 V14436-1073130/303/Z1E规格描述

TGM5 V14436-1073130/303/Z1E

1- 设计：标准

0- 测量范围：其他测量范围，按代码编号302...306

7- 输出：4...20 mA，四线制电路

3- 电源：带电隔离和TAZ抑制二极管的通用电流（四线制电路）

1- 电缆入口：电缆接头 PG 13.5

3- 轴承：滚珠轴承

303- 0...15°/75°，调整为：0…22° = 4…20 mA

Z1E — 英文（未提供第1份说明书的标识）

TGM5 V14436-1073130/303/Z1E

1- Design: standard

0 - Measuring range: other measuring ranges acc. to Code-Nos.302...306

7 - Output: 4...20mA 4-wire circuit

3 - Power supply: Universal current with electr. Isolation and TAZ suppressor diode (only 4-wire-circuit)

1 - Cable entry:Cable connector PG 13.5

3 - Shaft bearings: Ball bearing

303 - 0... 15°/75° adjusted to: 0…22 ° = 4…20 mA

Z1E-English (no indication for 1 manual

ABB角度传感器TGM5 V14436A系列技术数据

输入测量范围

±5%可调(参考输出范围)

轴:可以自由旋转

非线性<1％（参考输出范围）

TGE5，TGM5（测量范围<90°）：<0.5％（参考输出范围）

响应时间：<50 ms（跳转0 ... 100％）

长期影响：<0.2％/年

残余纹波（最大峰值）

输出信号<1％

电源<1.5 V

General and safety data安全数据

环境温度：-25 ... + 80°C

运输和储存温度：-40 ... + 80°C

大气相对湿度

TGE 5：年均<75％，允许冷凝，偶有

TGM 5：年平均值<90％，允许冷凝

TGU 5：年均<75％，允许冷凝，偶有

根据DIN IEC 68-2-27和68-2-6进行测试

影响：50克/11毫秒

振动：5g/±10 m/5 ...150 Hz

ABB TGU 5

防干扰根据NAMUR推荐用于二线电路的工业标准

ABB TGE 5, TGM 5

干扰抗扰度符合NAMUR工业标准建议书（浪涌1.2/50 1.5 kV）。 具有防爆装置的设备（防爆设备）仅在二线制电路中操作

电气连接

用于2.5 mm2螺纹端子或插头连接

TGU 5，TGU 5-Ex 4芯带状电缆，长150 mm

安装方向：任何

测试电压：DIN VDE 0411; 0.5 kV

Material of case外壳材质

Salt-water-proof铸铝

表面阳极氧化

TGE5和TGE5-Ex：塑料外壳

Weight重量

TGE5 approx.0.5 kg

TGM5 approx.2.6 kg

TGU5 approx.0.2 k

ABB角度传感器TGM5系列其他常用型号：

ABB TGM5 V14436A-1.5.1.1.1.1

ABB TGM5 V14436A.1.0.7.3.1.3

ABB TGM5 V14436A.1.6.1.1.1.3

ABB TGM5 V14432A-1.7.1.2.3.0.0

ABB TGM5 V14436A-1.3.1.2.1.1.0

ABB TGM5 V14436A-1.4.1.2.1.2.0

ABB TGM5 V14436A-1.5.1.2.1.1.0

ABB TGM5 V14436A-1.6.7.2.1.1.0

ABB TGM5 V14436A-1.4.1.2.5.2

ABB TGM5 V14436-1073130/303/Z1E

ABB angle sensor NEW + ORIGINAL+ ONE YEAR WARRANTY

爱泽工业集产品开发、设计、制造、销售、服务于一体，代理经营世界的电气自动化、机械与传动、流体控制、仪器仪表、工具等产品。作为电气，液压以及气动解决方案的合作伙伴，我们利用我们的全球协作团队，为客户提供解决方案，市场知识以及相关增值服务来帮助优化客户的工作效率，提高可靠性和安全性，于成为工业产品和解决方案的优质渠道。

如果有任何关于ABB角度传感器TGM5 V14436-1073130/303/Z1E的疑问，请随时与我们沟通（021-31006702）。我们将尽解决您的问题。
