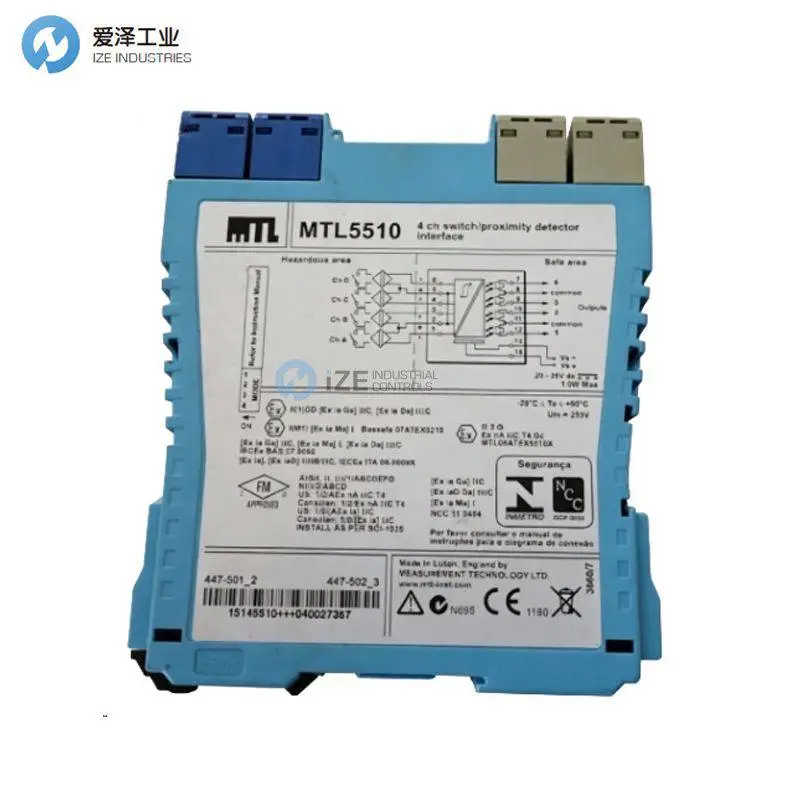

MTL模块MTL5510技术参数

一般规格：

产品名称：Eaton Crouse-Hinds 系列 MTL5500 隔离器

目录号：MTL5510

产品长度/深度：109.8 mm

产品高度：118.8 mm

产品宽度：15.8 mm

产品重量：150 g

产品类型：隔离器

认证与符合性：

区域分类：危险 / 受管制场所

标准类型：IECEx/ATEX，IEC

IECEx/ATEX 危险等级：Zone 0

EMC：EN61326

产品规格：

信号类型：数字输入

通道数：4（通过拨码开关配置）

安装方式：T 型 35 mm DIN 导轨

功耗：在 24 V、10 mA 负载时为 0.96 W

回差：标称 200 µA（650 Ω）

线路故障检测（LFD）：通过机身侧面开关由用户选择

开关频率：DC 至 500 Hz

隔离：安全区电路与电源之间 250 V rms

类型：开关 / 接近开关接口

电流：

电流消耗：在 24 V 时 40 mA

电流限制：±50 mA

负载电阻：25 Ω

电压：

最大安全电压：±35 V

电源：20–35 Vdc

传感器电压：7–9 Vdc（由 1 kΩ ±10% 提供）

输出：

输出特性：

当输入 > 2.1 mA（输入回路电阻 < 2 kΩ）时，输出闭合

当输入 < 1.2 mA（输入回路电阻 > 10 kΩ）时，输出断开

连接：

电气连接：压接端头

端子容量：可接最大 2.5 mm² 的绞线或单芯导线

LED 指示：

LED 指示：有

电源指示灯颜色：绿色

状态指示灯颜色：黄色

线路故障指示灯颜色：红色

环境参数：

最低环境工作温度：-20 °C

最高环境工作温度：60 °C

最低环境储存温度：-40 °C

最高环境储存温度：80 °C

湿度：5–95% 相对湿度

General specifications：

Product Name：Eaton Crouse-Hinds series MTL5500 isolator

Catalog Number：MTL5510

Product Length/Depth：109.8 mm

Product Height：118.8 mm

Product Width：15.8 mm

Product Weight：150 g

Product Type：Isolator

Certifications and compliances：

Area classification：Hazardous/Classified Locations

Standards type：

IECEx/ATEX

IEC

IECEx/ATEX hazardous rating：Zone 0

EMC：EN61326

Product specifications：

Signal Type：Digital input

Number of Channels：4, configured by switches

Mounting Method：T-section 35mm DIN rail

Power Dissipation：0.96W at 24V, with 10mA loads

Hysteresis：200µA (650Ω) nominal

Line Fault Detection：User-selectable via switches on the side of the unit

Switching Frequency：DC to 500 Hz

Galvanic Isolation：250V rms between safe-area circuits and power supply

Type：Switch/proximity detector interface

Current：

Current Consumption：40mA at 24V

Current Limit：±50mA

Load Resistance：25Ω

Voltage：

Maximum Safe Voltage：±35V

Power Supply：20-35 Vdc

Sensor Voltage：7-9 Vdc from 1kΩ ±10%

Output：

Output Characteristics：

Outputs closed if input > 2.1mA (< 2kΩ in input circuit)

Outputs open if input < 1.2mA (> 10kΩ in input circuit)

Connection：

Electrical Connection：Crimp ferrules

Terminal Capacity：Accepts conductors of up to 2.5mm2 stranded or single-core

LED indication：

LED Indication：Yes

LED Color - Power：Green

LED Color - Status：Yellow

LED Color - LFD：Red

Environmental：

Minimum Ambient Operating Temperature：-20 °C

Maximum Ambient Operating Temperature：60 °C

Minimum Ambient Storage Temperature：-40 °C

Maximum Ambient Storage Temperature：80 °C

Humidity：5-95% relative humidity
