应用域：

1.ROHS\无卤检测指令

2.合金分析域 （特别是轻元素）

锌铝合金成分分析

铝合金成分分析

铜合金牌号判定、成分分析

不锈钢成分分析（抽真空轻元素检测）

铸铁成份分析 等

3 .镀层成分分析

镀层厚度分析

镀层环保检测

4.包装指令检测标准（94/62/EC)

CD+PB+Hg+ Cr6＜100

5.玩具指令检测标准

6.矿石成份品目分析

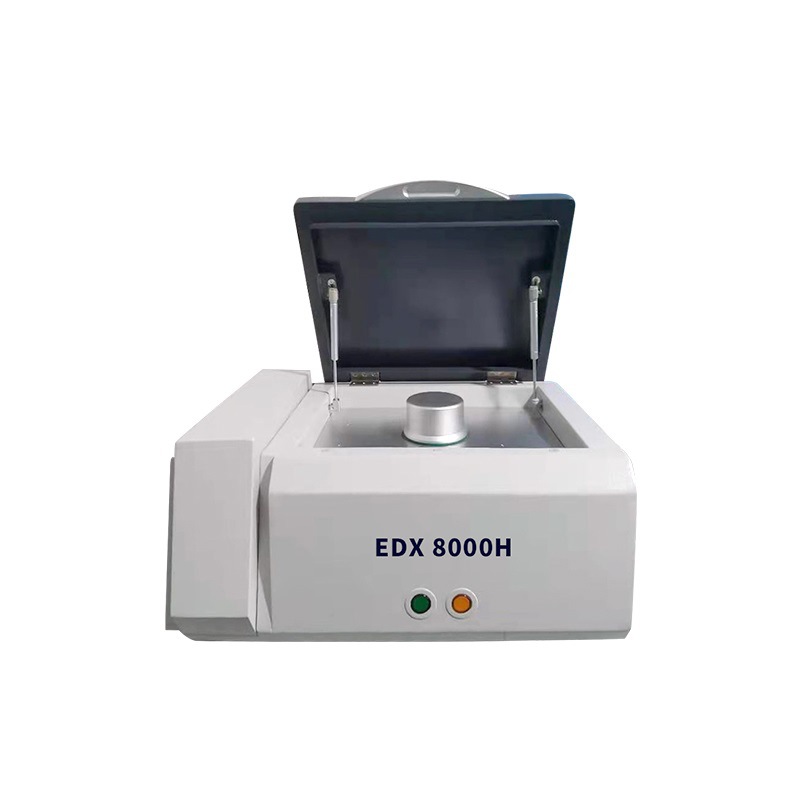

EDX8000H型

1.5.工作条件：

●工作温度：15-30℃

●相对湿度：40%～70%

●电 源：AC :220V ±5V

1.6. 技术性能及指标:

1.6.1. 元素分析范围从钠(Na)到铀(U)；

1.6.2. 元素含量分析范围为1PPm到99.99%；

1.6.3. 测量时间：100-300(可调)；

1.6.4. RoHS指令规定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其检测限度高达1PPM；

1.6.7. 能量分辨率为129±5电子伏特；

1.6.8. 温度适应范围为15℃至30℃；

1.6.9. 电源：交流220V±5V（建议配置交流净化稳压电源）；

1.7.产品特点

1.7.1EDX8000H，配置了真空测试系统，增加了元素测试范围，探测器配备SDD的测试系统，对于矿石间各元素进行检测，减少元素间干扰

1.7.2整体结构化设计，仪器美观大方。

1.7.3采用美国新型的SDD硅飘移探测器，电致冷而非液氮制冷，体积小、数据分析准确且维护成本低。

1.7.4采用自主研发的SES信号处理系统（数字多道），有效提高峰背比，让测量更精准。

1.7.5一键式自动测试，使用更简单，更方便，界面更人性化。

1.7.6七种光路校正准直系统，根据不同样品自动切换。

1.7.7多重防辐射泄露设计，辐射防护别属于同类产品中高的。

1.7.8优化一体化散热设计，使整机散热性能得到更大提高，确保X射线源的运行安全。

1.7.9独有的机芯温度监控技术，确保射线源的安全可靠运行，有效延长其使用寿命，降低使用成本。

1.7.10多重仪器配件保护系统，并可通过软件进行全程监控,让仪器工作更稳定、更安全。

1.7.11用真空测试软件，是否抽真空可自由选择，真空度实时显示，标准视窗设计，界面友好，操作简便，所有控制均在轻点鼠标之间。

1.7.12本机采用USB2.0接口，有效保证数据准确高速有效的传输。

1.7.13独有的全自动真空系统,彻底屏蔽空气对轻元素测试的影响,大提高了轻元素的检出限，同时也扩大了检测范围。

1.7.14一体化真空腔体设计，有效地保证了符合测试要求的真空度，同时提高了设备的可维性。

1.7.15抽真空测试和不抽真空测试转换简单，方便客户使用；同时开盖即解除真空，安全、简单实用。

2.仪器硬件部分主要配置

2.1SDD电制冷探测器:

2.1.1. SDD电制冷探测器；分辨率：129±5e电子伏特

2.1.2.放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大。

2.2 X射线激发装置:

2.2.1. 灯丝电流输出max：1mA；

2.2.2 .属于半损耗型部件，使用寿命大于5000小时

2.3 高压发射装置:

2.3.1. 电压输出max：50kV；

2.3.2.电压输出min: 5kv

2.3.3.自带电压过载保护

2.4　一体化真空系统

2.4.1具有低震动、低噪音、自保护及抽速快等优良性能的真空泵系统；

2.4.2几何抽速：60 L/min（50Hz）

2.4.3压力max：6.7×10^-2 Pa

2.5数字多道分析器:

2.5.1.将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件；

2.5.2 道数max：4096；

2.5.3 包含信号增强处理功能；

2.65光路过滤模块

2.6.1 降低X射线光路发送过程中的干扰，保证探测器接收信号准确；

2.6.2 将准直器与滤光处整合；

2.7 准直器自动切换模块

2.7.1多达7种选择，口径分别为8-1＃, 8-2＃, 8-3＃, 8-4＃，6＃, 4＃, 2＃。

2.8 滤光片自动切换模块

2.8.1五种滤光片的自由选择和切换。

2.9 准直器和滤光片的自由组合模块

2.9.1 多达几十种的准直器和滤光片的自由组合。

2.10 工作曲线自动选择模块

2.10.1 自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化

演绎得更完美，使操作更人性，更方便。

3. 用软件

3.1.1软件简介

门针对金属材料元素成份检测而开发（含真空控制功能），对采集的光谱信号进行数据处理、计算并报告显示测量结果。

3.1.2功能介绍

※应对不同矿产材料可调式数据，测量时间为100-300（可调）

※操作界面简洁直观，使用方便，无需业人士操作

3.2软件界面如下图所示：

※可自动选择适合的校准曲线，测量更方便，更准确

※中英文界面自动切换，并具有第三方语言订制功能

※自动校准仪器

※自带样品材质定性分析，防止手动用户选择错误曲线

※多种报告形式打印

※可同时显示多个光谱图

※仪器测试参数及真空度实时显示，所有掌控一目了然

※独有的机芯温度监控技术，保证X射线源的安全可靠运行，有效延长其使用寿命，降低使用成本。

4.样品配置

标准样品用于制作工作曲线

4.1 样品腔

开放式大样品腔：610mm×320mm×100mm

半封闭样品腔（抽真空时）：Φ100mm×h75mm

4.2 标样

银校正片

5．标准附件

低噪音快抽速真空泵

※体积小、重量轻、结构简单，易于保养和维修

※抽速快，20S即可达到真空测试要求

※压力max可达6.7×10-2Pa

※单相AC220V供电，无须外接三相电
