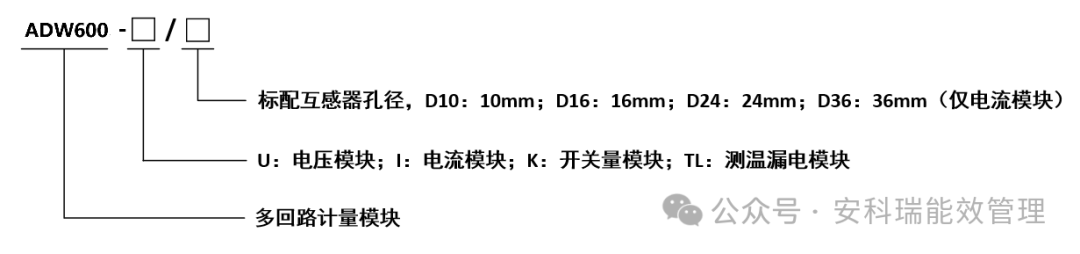

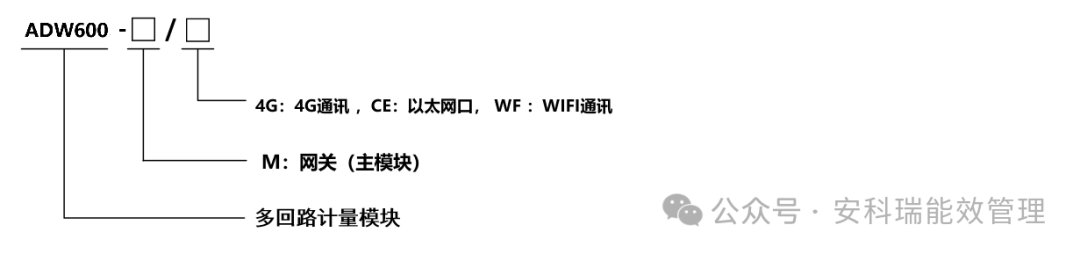

2．1 ADW600多回路计量模块命名规则

ADW600主模块：

2．2 ADW600多回路计量模块功能特点

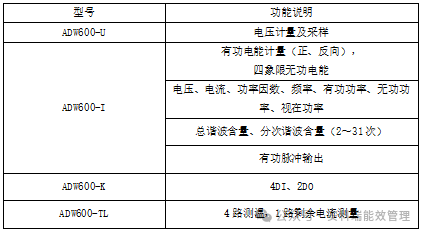

表1 ADW600主要功能

3.1电气特性

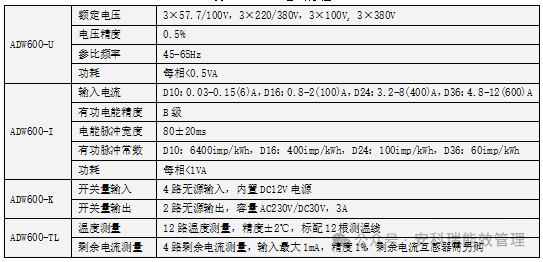

表2 ADW600电气特性

3.2 环境条件

表3 ADW600环境条件

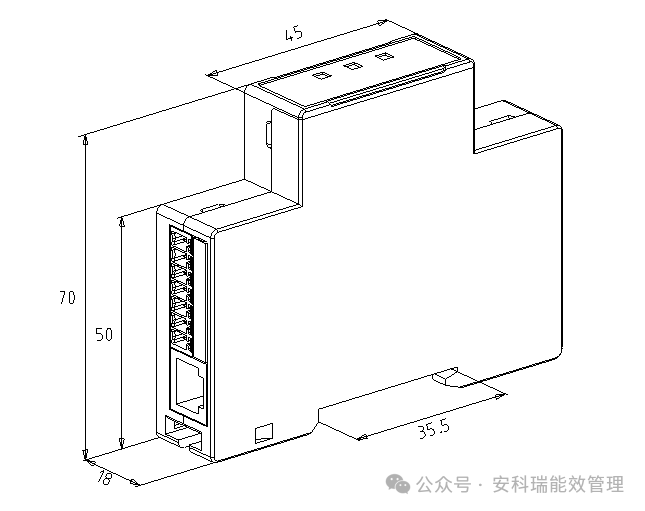

图2 ADW600尺寸图

备注：

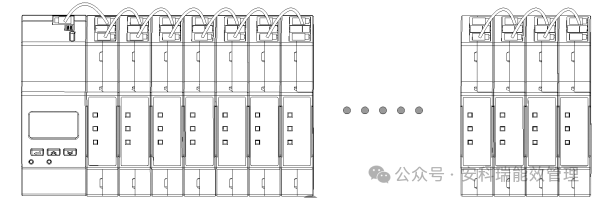

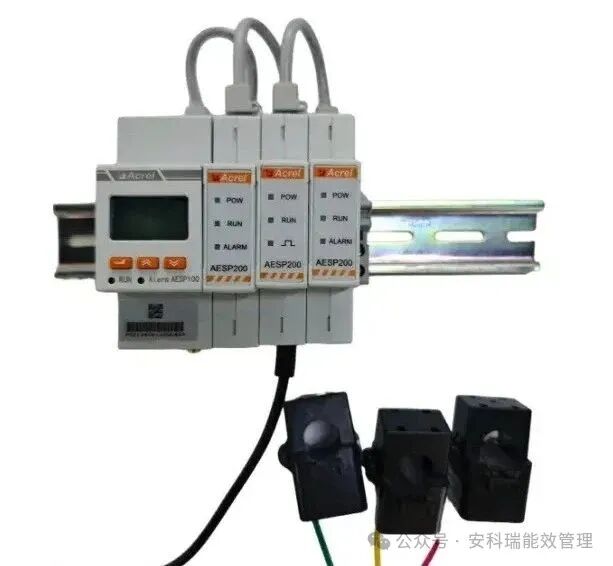

1. 图1中的ADW600效果图至左侧的ADW600-M网关（-4G/-CE/-WF），需要另外下单。

2. 不同模块之间网线连接时需要注意BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

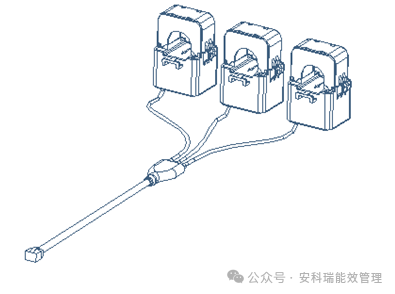

4.2配套互感器外型尺寸(单位：mm)

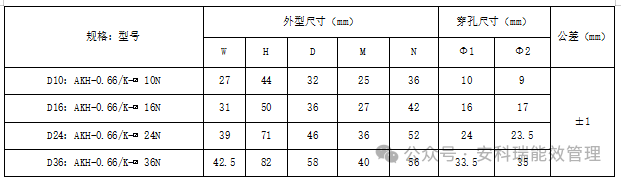

表4 ADW600-I配套互感器规格尺寸

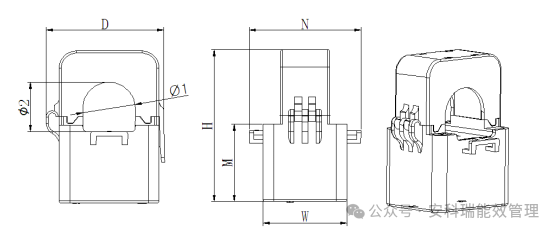

图3 配套互感器尺寸图

4.3 接线说明

ADW600多回路计量模块之间采用网线连接，BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

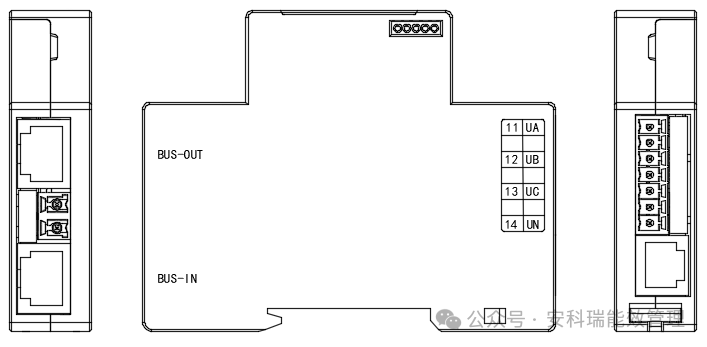

ADW600-U需要接入负载电压信号，参照下方接线图，11-14端子分别接入UA、UB、UC、UN电压信号，若采用三相三线接法时，11-13接入UA、UB、UC电压信号，然后将UB短接进UN端子即可。

图4 ADW600-U接线图

ADW600-I需要接入负载电流信号，参照下方接线图，标配互感器为RJ12接口插入电表端子即可，分别将三个互感器根据指示方向卡在负载线缆上即可。

图5 ADW600-I接线图

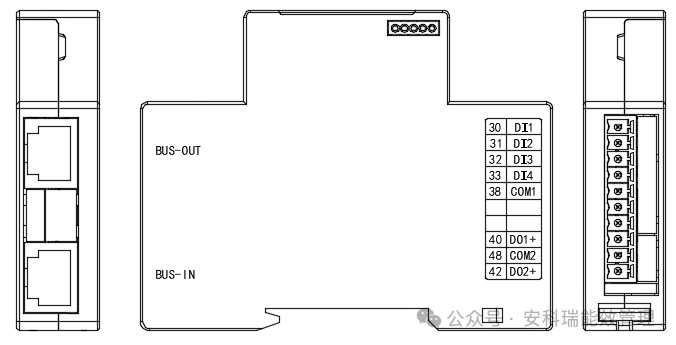

ADW600-K根据需要接入开关量输入或输出信号线，注意COM口为公共端，参照下方接线图。

图6 ADW600-K接线图

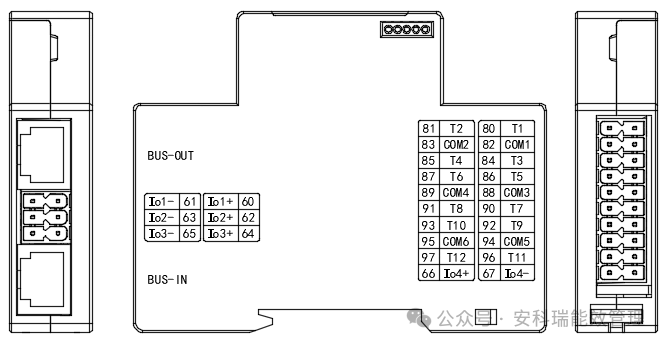

ADW600-TL根据需要接入测温信号线或剩余电流互感器信号线，注意COM口为相邻测量回路的公共端，具体接线图如下。

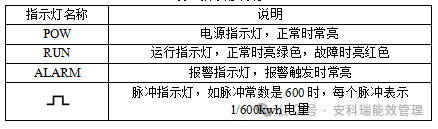

ADW600的LED指示灯说明如下。

表5指示灯说明

6.1通信协议

本仪表RS485采用MODBUS-RTU协议。具体协议格式请参照相关协议标准，此处不再赘述。

6.2 MODBUS通讯

使用Modbus协议进行通讯时，读数据命令功能码为03H，写数据命令功能码为10H。各模块具体地址表如下：

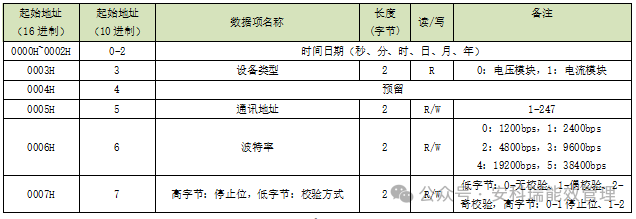

表6 ADW600-U、ADW600-I寄存器地址表
