一、产品概述
AEM系列三相嵌入式电能计量表是一款主要针对电力系统、工矿企业、公用设施的电能统计、管理需求而设计的智能电能表，集成三相电力参数测量及电能计量与考核管理，提供上24时，上31日以及上12月的电能数据统计。具有31次分次谐波与总谐波含量检测，带有开关量输入和继电器输出可实现“遥信”和“遥控”功能，并具备报警输出，可广泛应用于多种控制系统、SCADA系统和能源管理系统中。

应用范围：适用于电力系统、工矿企业、公用设施的电能统计与管理。
具体型号：AEM96
技术要求：380V 100A/5A
三相四线通讯协议：RS485/Modbus-RTU
辅助电源：AC220V
二、型号说明

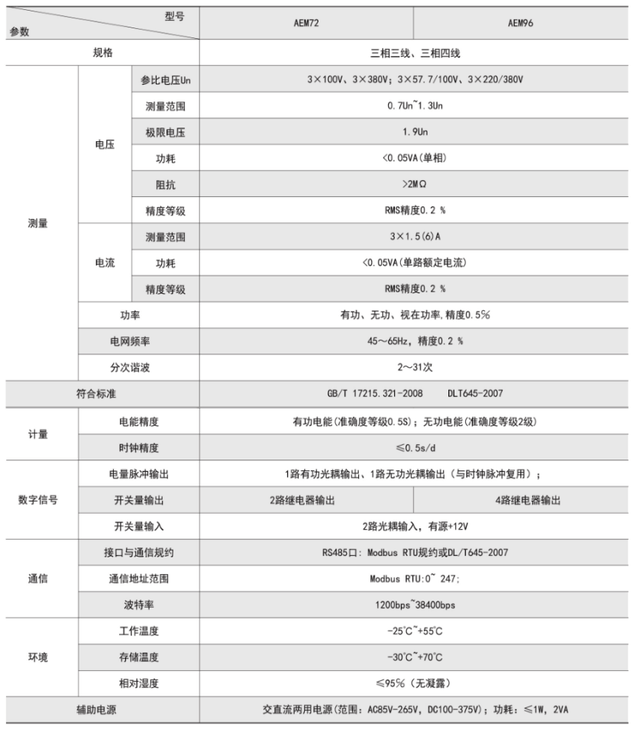

三、技术参数

四、功能描述

测量功能
能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压与电流的相角度Φ、电压不平衡度、电流的不平衡度、频率F、31次分次谐波、奇偶次总谐波含量及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留3位小数，功率P保留4位小数, 相角度Φ保留2位小数，不平衡度△保留2位小数。
计量功能
能计量当组合有功电能，正向有功电能，反向有功电能，感性无功电能，容性无功电能,视在电能。
分时功能
两套时段表,一年可以分为4个时区,每套时段表可设12个日时段,4个费率(F1、F2、F3、F4即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，提高用电质量，提高综合经济效益。需量功能
缺省需量周期为15分钟，滑差时间为1分钟。
需量周期与滑差时间可设置，详见7.3。
能测量8种需量即A/B/C三相电流、正向有功、反向有功、感性无功、容性无功、视在功率需量以及需量发生的时间。
显示实时的8种需量即A/B/C三相电流、正向有功、反向有功、感性无功、容性无功、视在功率需量。
历史数据统计功能
能统计上24时、上31日、以及上12月的历史电能(包括4象限、各费率电能)
开关量输入输出功能
有2路开关量输出，4路开关量输入，开关量输出为继电器输出，可以实现“遥控"和报警输出。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信"功能。
五、外形尺寸
■ AEM72外形尺寸

■ AEM96外形尺寸
