互感式电能表（通常称为CT电表）是一种通过电流互感器来测量大电流回路电能的电能表。

它主要由两部分组成：

1.电能表本身： 这部分与传统直接接入的电能表核心功能类似，负责测量电压和一个小电流信号，并计算、显示或输出电能消耗量（千瓦时，kWh）。它通常设计为低电流输入（例如 1A 或 5A）。

2.电流互感器： 这是关键部件，简称CT。CT是一种特殊的变压器，其作用是将被测回路的大电流按比例缩小为一个安全、标准化的小电流，提供给电能表进行测量。

1.测量大电流： 直接测量几十安培、几百安培甚至上千安培的大电流非常困难且危险。需要非常粗的导线和能承受大电流的昂贵仪表，成本高且不安全。

2.安全隔离： CT在一次侧（被测大电流回路）和二次侧（连接电能表的小电流回路）之间提供了电气隔离。这意味着：电能表及其连接线工作在低电压、小电流的安全环境中。

3.工作人员在读取或维护电表时，无需直接接触高压、大电流的主回路，大大提高了安全性。

4.标准化仪表： 电能表制造商可以专注于生产标准量程（如 1A 或 5A 输入）的精密仪表，而不必为每一种可能的大电流设计不同的内部结构。通过选择不同变比的CT，同一块表可以适应各种电流等级的应用。

5.降低线路损耗： 连接到电能表的二次线只需要承载很小的电流（如5A），因此可以使用较细、成本较低的导线，线路损耗也小。

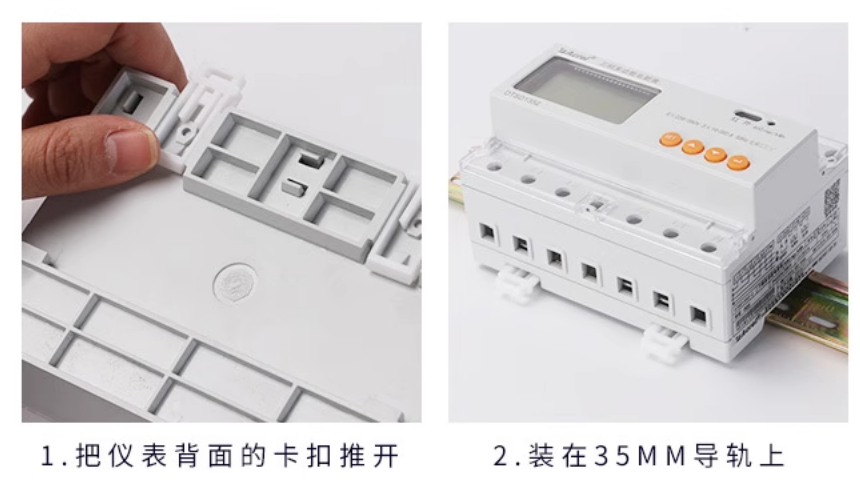

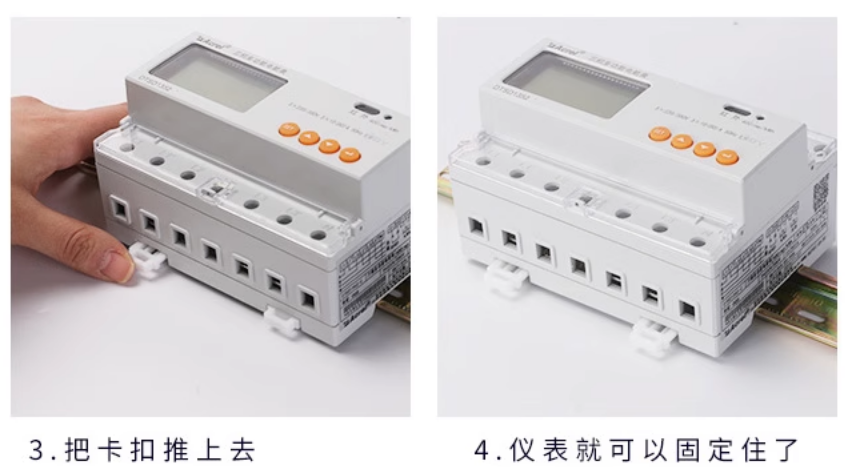

安装示意图

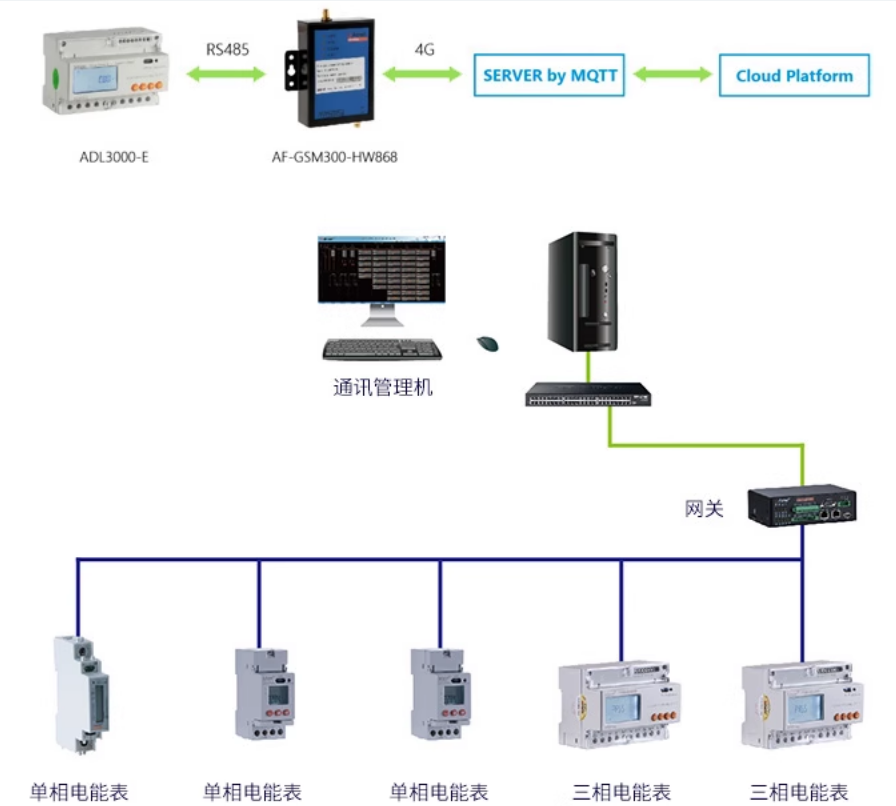

组网示意图

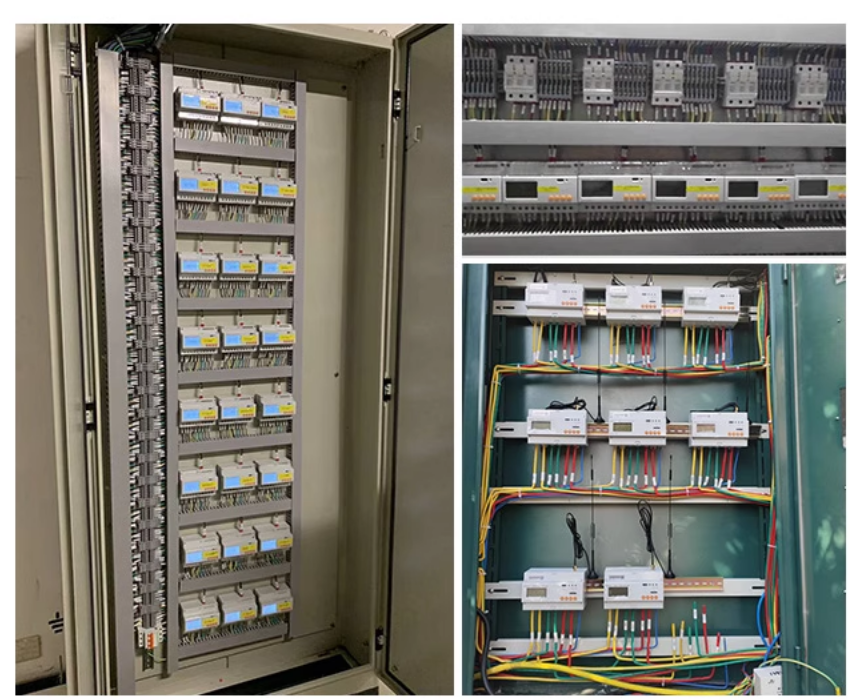

现场安装图

1.CT二次侧严禁开路！ 这是使用CT最重要的安全准则。当CT二次绕组开路时，一次电流全部成为激磁电流，会导致铁芯严重饱和、发热，并在二次侧感应出极高的电压（可达数千伏甚至更高），极其危险，可能损坏设备、危及人身安全，并可能损坏CT本身。因此：

1）CT二次侧必须始终接有负载（电能表或测试端子）。

2）在需要断开二次回路进行测试或更换电表时，必须先用短接线可靠短接CT的二次端子。

2.CT二次侧必须一点可靠接地： 这是为了防止一次侧高电压意外串入二次侧，危及二次设备和人员安全。通常选择在安装处或计量柜内接地。

3.选择合适的CT： 需要根据被测回路的额定电流、最大可能电流、精度要求、安装空间等选择合适的CT变比、精度等级、容量和尺寸。

4.正确接线： 确保一次侧电流方向与CT标注方向一致（影响功率测量方向），二次侧接线正确（S1、S2端连接到电表对应端子）。
