ADW600多回路电力计量模块主要用于计量低压网络的三相有功电能，具有体积小、安装简便、功能丰富等优点。产品采用模块化设计，包括电压模块、电流模块、开关量模块、测温漏电模块等，模块间采用网线连接，可支持多回路拼接使用。适用于低压侧多回路计量场景，尤其是电力改造需求。

2.产品型号规格及功能特点

2.1 ADW600多回路计量模块命名规则

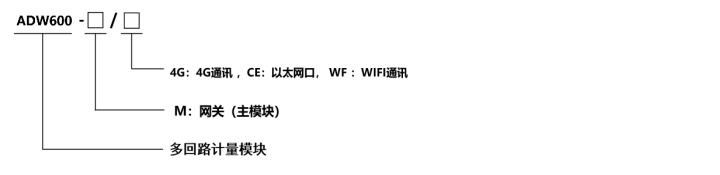

ADW600主模块：

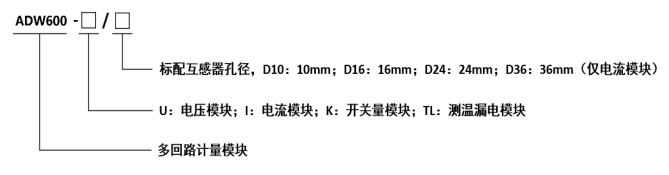

ADW600从模块：

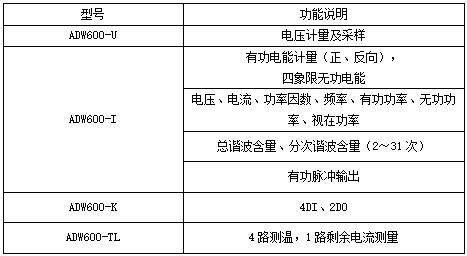

2.2ADW600多回路计量模块功能特点

3.技术参数

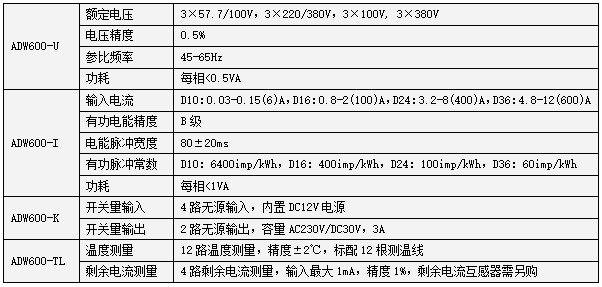

3.1电气特性

4.外型尺寸及安装说明

4.1外型尺寸(单位：mm)

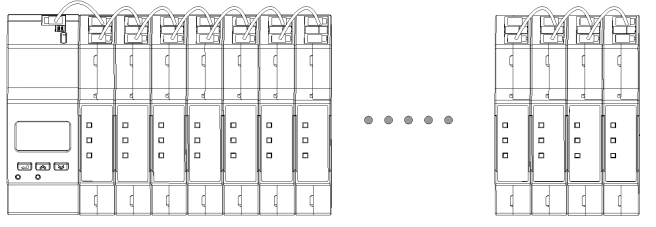

图1 ADW600效果图

图2 ADW600尺寸图

备注：

1.图1中的ADW600效果图最左侧的ADW600-M网关（-4G/-CE/-WF），需要另外下单。

2.不同模块之间网线连接时需要注意BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

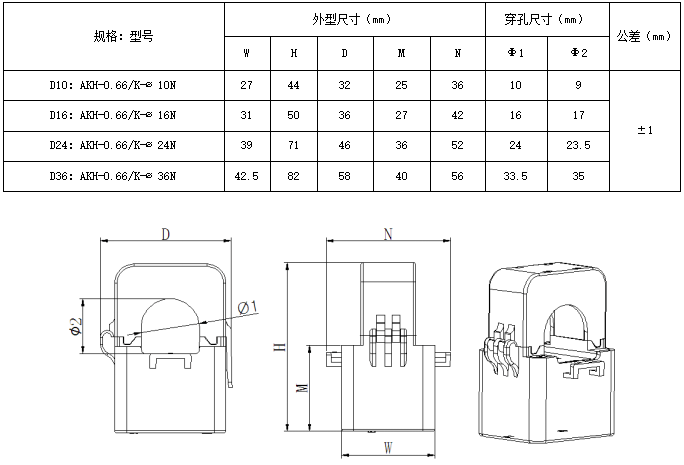

4.2配套互感器外型尺寸(单位：mm)
