1、概述

低压智能配电柜（箱）主要用于交流额定电压为400V的系统，可用于支路配电或负载用电的计量、控制，是集中安装开关、保护、监测和控制等元件的成套装置。配合能耗监控系统利用计算机、后台监控管理软件和网络通讯技术，将照明、空调、电动机等用电设备的信息，通过后台控制平台，实现对整个用电系统的监控管理。

2、工作原理

AZG智能配电柜电气原理：

3、执行标准

GB 7251.1-2005 《低压成套开关设备和控制设备第1部分》

GB 7251.3-2006 《低压成套开关设备和控制设备第3部分》

JB-T3752.1-1999 《低压成套开关设备*部分》

GBT 22764.1-2008 《低压机柜 第1部分：总规范》

4、型号说明

5、产品特点

●柜（箱）体采用冷轧钢板局部焊接组装而成，具有重量轻，强度高的特点。柜体及其部件全部采用表面镀锌或静电喷涂，涂层均匀美观且耐腐蚀。

●多种配电方案可供选择，可满足不同用户的需求。

●箱体采用模块化设计，为用户终端配电安装不同的模块化元件及增补改造提供了便利。

●具有数据采集功能和标准的通信接口，可实现远程实时监测和计算机联网管理。

●装置内部可安装各种控制元件，满足不同场合控制、配电需求。

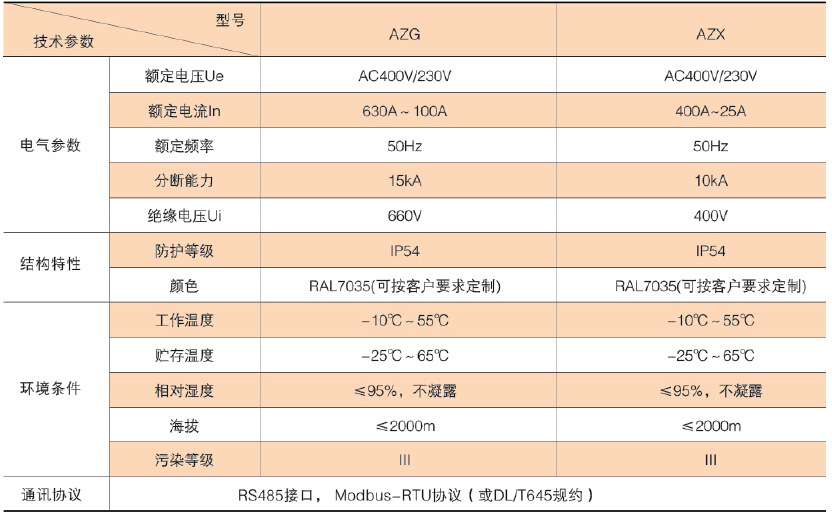

6、技术参数

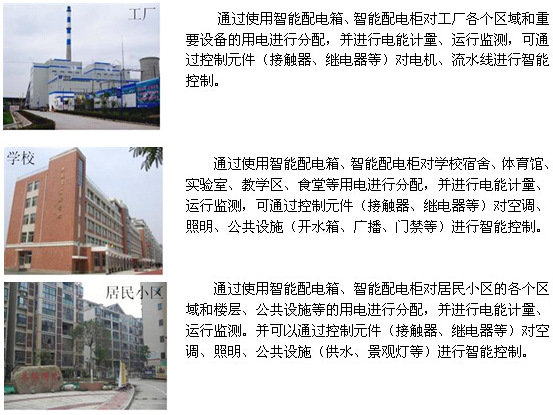

8、应用领域
