单组电池监测模块(简称C模块)是在线电池监测传感器，可以嵌入到现有的监测系统中实现对电池组充放电电流与环境温度的在线监测。监测系统通过向C模块发送MODBUS命令控制与读取数据，每个C模块都有一个可设置的地址。C模块安装与接线简单方便，可直接贴到电池上， 并采用可拆卸连接线，施工时不影响电池运行。

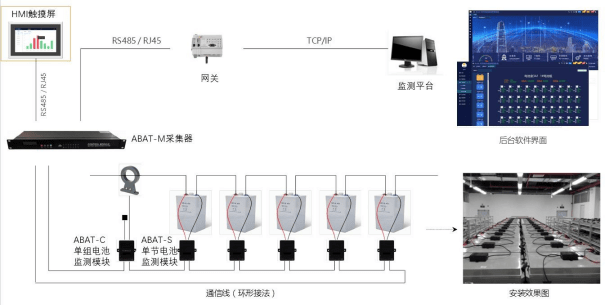

系统拓扑图如下：

C模块须通过转换器转成标准的RS485接口后才能接入到监测系统中，需另外配置电流互感器。模块需由外部DC12V供电。

稳定性

产品运行可靠稳定。

抗干扰强

高抗干扰设计，能阻挡大功率高频UPS的纹波干扰。

标准通信协议

支持标准的MODBUS协议，接入开发简单。

安装简单方便

模块可直接贴到电池上，并采用可拆卸连接线，施工时不影响电池运行。

应用范围广

适用于UPS/EPS/高压直流、数据中心、通信、核电、电力、高铁、地铁、机场、工厂、各部门、电池厂家、消防安全等。

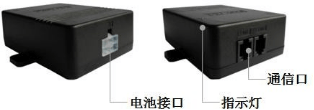

C模块

工作环境

工作温度： -5℃～50℃ 相对湿度： 5％～90％ 大气压强： 80～110kPa

监测能力

一个C模块监测一组电池的充放电电流与环境温度。

监测范围

2V、6V、12V电池组

电源要求DC8～13V，1W

保护

测量回路与电源回路带两级保护

通信接口

UART口，支持MODBUS协议

测量范围及精度

绝缘耐压

2000VAC

安装方式

直接粘贴到电池上或安装到固定条上

重量75g 可靠性

自动重启触发器：内置WDT MTBF：100,000小时

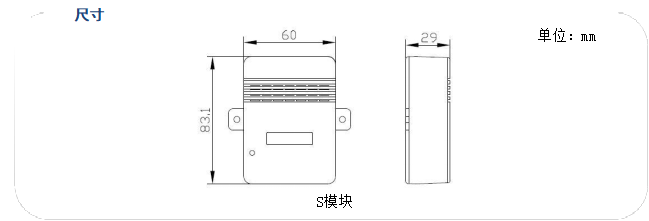

尺寸C模块

配套霍尔电流传感器

1） 开环霍尔电流传感器ABAT-CS-210 IP=500A

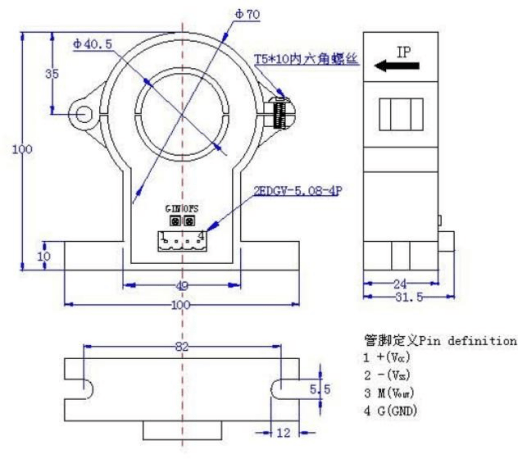

机械尺寸Mechanical dimension

+Vc

Output 0V

-Vc

①供应商7.5mm，第二供应商6mm，默认二者按批次随机发货，如有特殊要求请备注。

电气参数Electrical data ABAT-CS-210

除非另有说明，否则环境参数均为@ TA = 25 °C, RL = 10 kΩ

额定测量电流IP

Rated input

测量范围 IPM Measure range

额定输出电压 VOUT Rated output voltage 零点失调电压VO Offset voltage
