1.概况

APM5 系列网络电力仪表（以下简称仪表）按 IEC 国际标准设计，具有全电量测量、电能统计、电能质 量分析（包括谐波、间谐波、闪变）、故障录波功能(包括电压暂升暂降中断、冲击电流等记录)、事件记录功 能及网络通讯等功能，主要用于电网供电质量的综合监控。该系列仪表配有功能丰富的 DI/DO 模块、AO 模 块、无线通讯模块、漏电测温模块，可以灵活实现电气回路全电量测量及开关状态监控。

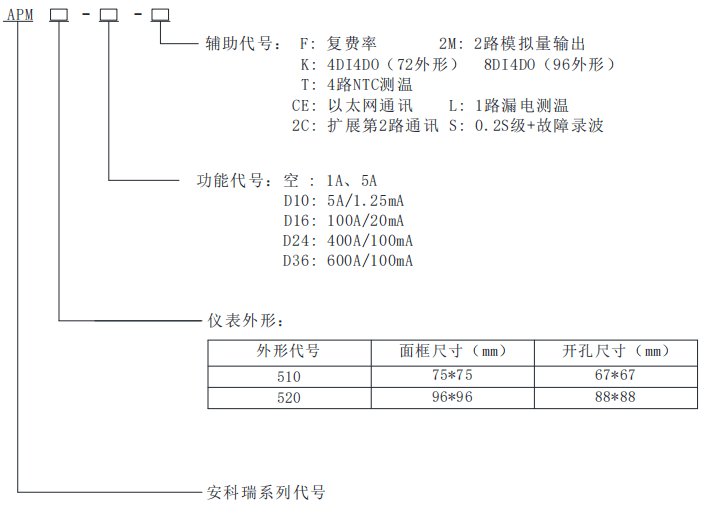

2.型号说明

注： 1.仪表采用 5A/1.25mA 为 2 次互感方法接入时，仪表自带 2 次侧互感器应与现场一次侧互感器保持距离， 以免出线干扰。 2.CE 通讯开发中。

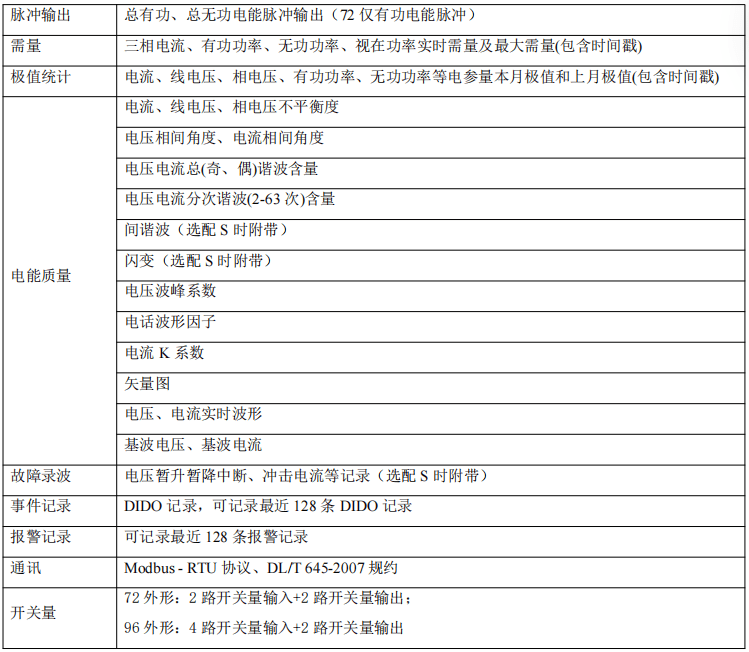

3.功能说明

4.选型说明

5.外形尺寸

APM510 尺寸图

APM520 尺寸图

6. 通讯接线

电网供电质量监控仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。 通讯连接建议使用屏蔽双绞线，每芯的截面不小于 0.5mm2 。布线时应使通讯线远离强电电缆或其他强电场环境。

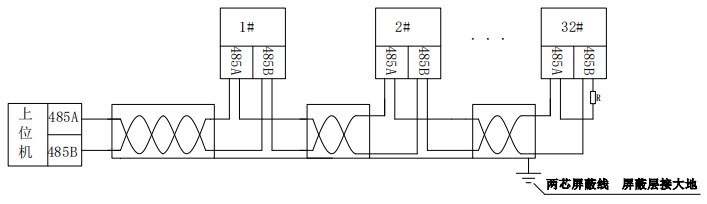

关于通讯部分的接线实例如下图所示：

正确接线方式：通讯电缆屏蔽层接大地。
