1 安科瑞功率因数补偿控制器配套AZC智能电容概述

ARC-28F/Z-L 功率因数补偿控制器，运用成熟的无功混合补偿控制策略和计量芯片研制而成，可与补偿电容器连接补偿电网中的无功损耗、提高功率因数、降低线损，提高电网的负载能力和供电质量。

2 安科瑞功率因数补偿控制器配套AZC智能电容执行标准

JB/T 9663-2013 低压无功功率自动补偿控制器

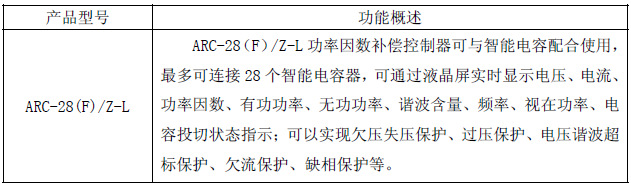

3 安科瑞功率因数补偿控制器配套AZC智能电容型号规格

4 技术参数

4.1 基本参数

工作电压：AC 220V±20%；50Hz±10%

取样电压：AC 三相四线220V±20%；50Hz±10%

取样电流：AC 三相0-

联机电容数：≤28 台

本机功耗：≤12VA

测量灵敏度：100mA

测量精度：电压：0.5 级电流：0.5 级功率因数：0.5 级有功功率：1.0 级无功功率：1.0 级

频率：0.1 级

外形尺寸：144mm*144mm*110mm

安装开孔尺寸：138mm*138mm

4.2 使用条件

环境温度：-25℃至+65℃

海拔高度：≤2000m

相对湿度：40℃，20-90%

大气压力：79.5-106.0Kpa

环境条件：周围环境无导电尘埃及腐蚀性气体，无易燃易爆的介质。

4.3 技术特点

• 控制物理量：无功功率，小负荷不产生投切振荡；

• 编码投切功能：可实现循环投切和多种编码方式；

• 可实现全三相补偿，全分相补偿，三相与分相混合补偿。

5 安装与接线

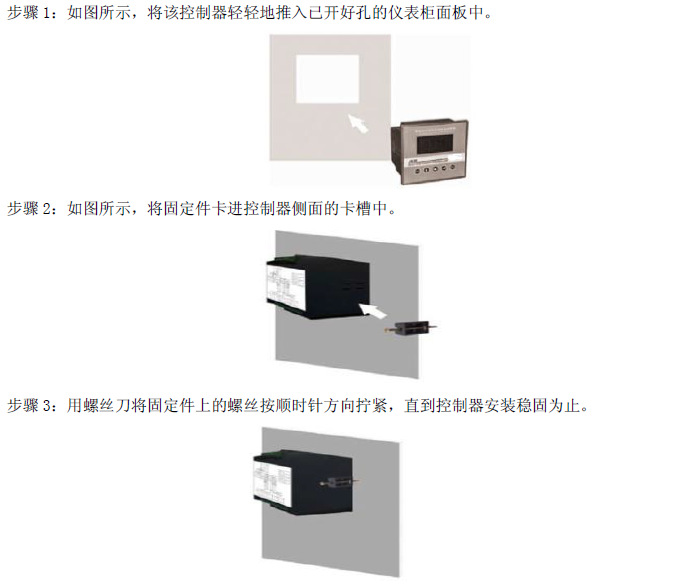

5.1 安装示意图

5.2 接线图

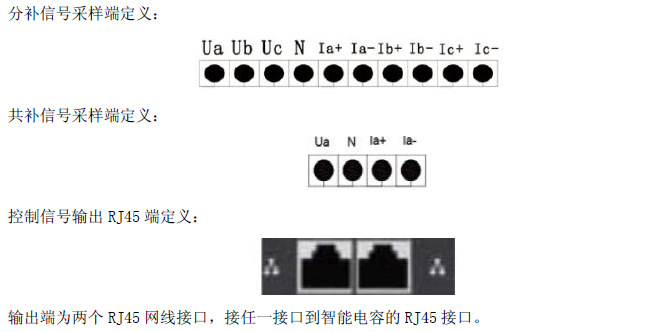

5.2.1 输出端口定义

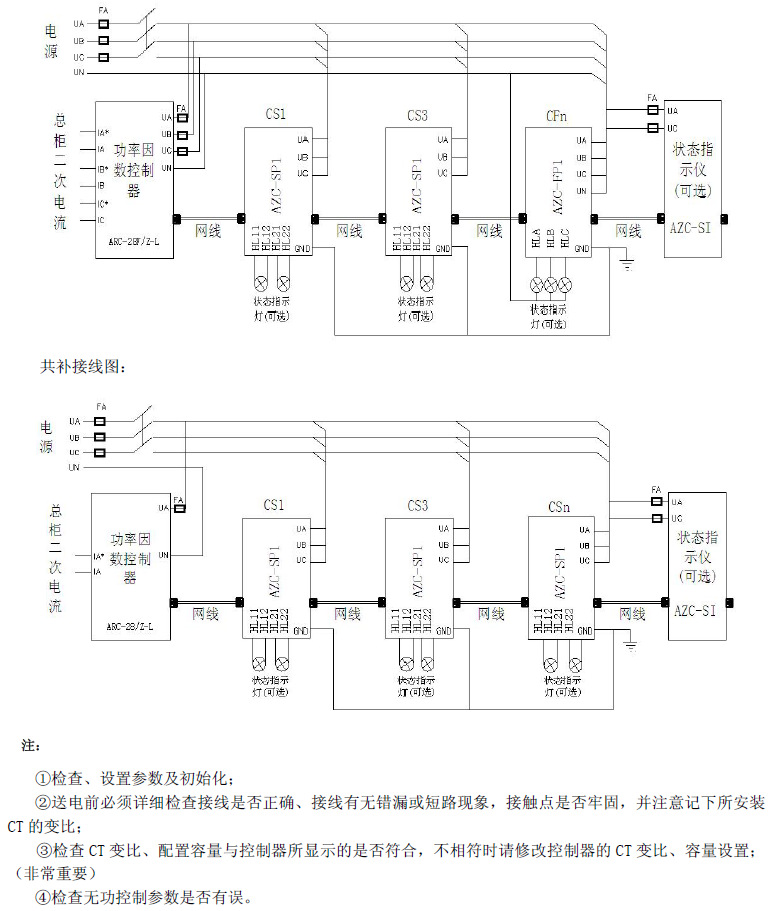

5.2.2 无功补偿输出接线示例图
