1.概述

AF-GSM 无线通讯模块是一款针对物联网通讯及应用设计的网关产品，具有多个下行通讯接口及一个 4G 上行网络接口，用于将一个目标区域内所有的智能监控/保护装置的通讯数据整理汇总后，实时上传主站系统，完成遥信、遥测等能源数据采集功能。

AF-GSM 无线通讯模块支持 HJ212 协议、安全用电协议、透传、MQTT 等无线通讯协议，并支持其他协议的定制与开发。通过 4G、以太网、LORA 等无线通讯方式，可实现多平台与多设备之间的连接及数据交互。

产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，广泛应用于工业遥控、遥感、遥测、气象数据采集、三防与水文监测、金融、车载等行业。

AF-GSM500是安科瑞电气推出的新型的4G远程无线数据采集设备，采用嵌入式设计，内嵌TCP/IP协议栈，同时采用了功能强大的微处理芯片，配合内置看门狗，性能可靠稳定。提供标准RS485数据接口，可以方便的连接RTU、PLC、工控机等设备，仅需一次性完成初始化配置，就可以完成对MODBUS设备的数据采集，并且与安科瑞服务器进行通讯。

功能：

1、支持串口MODBUS RTU协议的数据采集，并通过安科瑞平台协议与安科瑞服务器通讯。

2.不超过30个MODBUS RTU设备的数据采集。

3、支持对每个MODBUS设备5个寄存器地址域的采集，每个寄存器地址范围不超过64个。

4、支持对每个MODBUS地址范围预设报警地址以及报警值触发报警。每个地址域报警地址目不超过14个。

5、支持服务器MODBUS或者LORA透传通讯。

6、支持固定IP和动态域名解析方式连接数据中心。

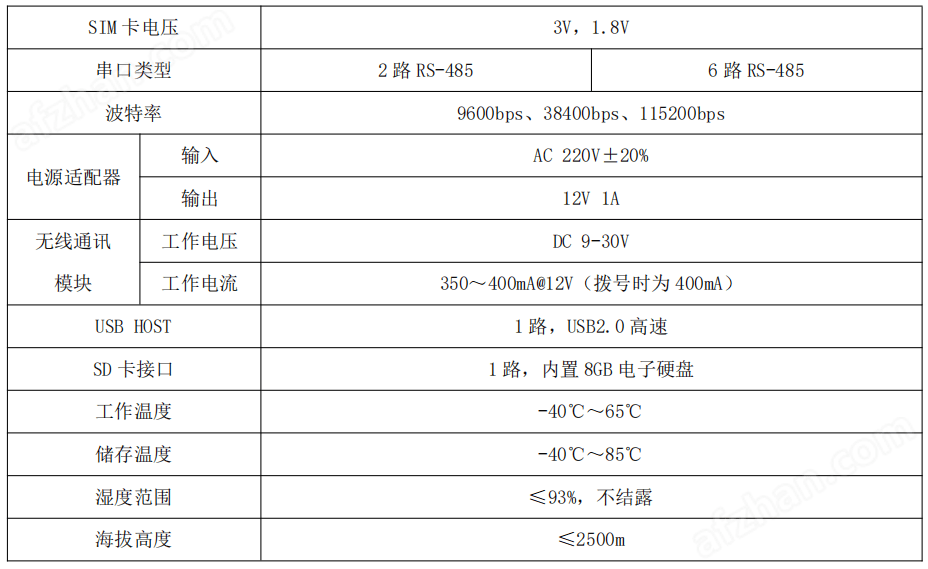

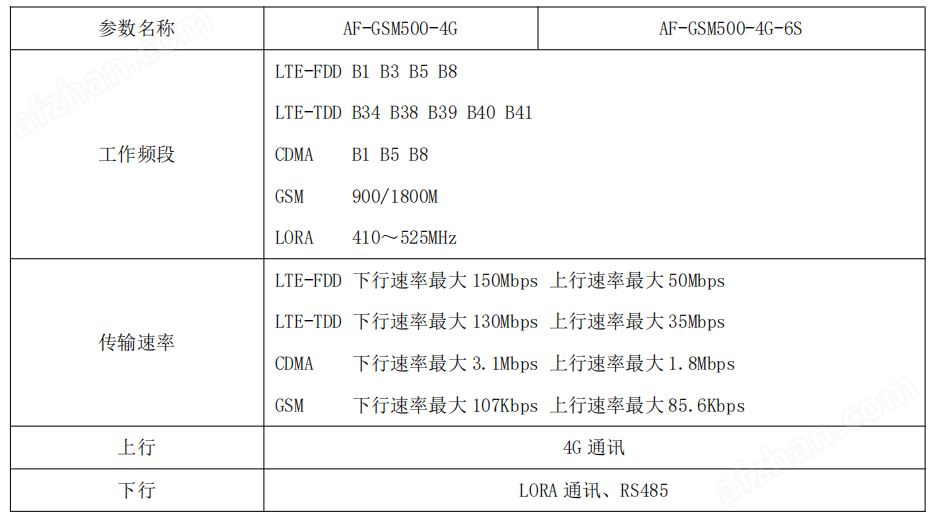

2.技术参数

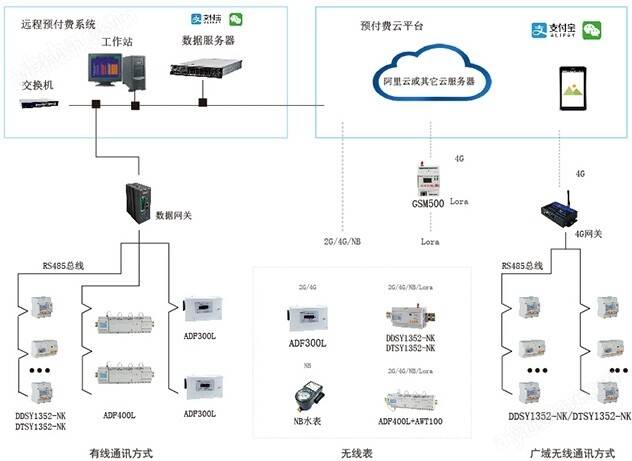

3.应用组网图

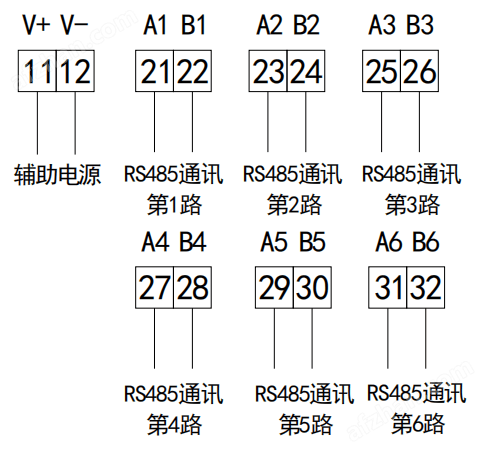

4.接线说明

5 指示灯定义

1、状态：两闪烁正在初始化无线模块；一闪烁正在连接服务器；常亮已经连接服务器。

2、信号：1 闪烁信号值小于 50%；0.5 闪烁信号值大于 50%；常亮信号值大于 80%。

3、通讯：与下行设备有一包数据交互闪烁一次。

4、网络：网络数据传输闪烁
