一、政策背景与用户需求 程瑜 187 0211 2087

在新能源汽车飞速发展的浪潮中，充电桩作为新能源汽车的“加油站”，其重要性日益凸显。然而，随着充电桩数量的快速增长，传统直流充电桩电能计量方案的诸多痛点也逐渐暴露出来。安科瑞凭借深厚的技术积累和创新精神，推出了DJSF1352-D系列一体化直流电能表，为直流充电桩准确计量提供了解决方案。

传统方案的局限性：

计量纠纷频发：传统外接分流器方案误差率高达±2%，容易引发计费纠纷。

运维成本高昂：分体式设计使得安装过程复杂繁琐，故障率较高。

极端环境适应性差：普通设备在-30℃以下或高温环境中容易失效，严重影响充电桩的稳定运行。

02

二、产品介绍

DJSF1352-D一体化直流电能表可以解决传统计量的局限性，包括：

高精度计量：安科瑞一体化直流电能表的误差率控制在1%，为充电桩的精准计费提供了可靠保障。

高效安装与运维：一体化设计使得安装效率提升的同时故障率明显降低，提高了充电桩的运营效率。

超强环境适应性：产品能够在-40℃~+70℃的极端环境下稳定运行，确保充电桩在各种恶劣天气条件下都能正常工作。

产品采用标准 DIN 导轨安装设计，外形紧凑，尺寸精巧，能够灵活适配各类充电桩配电柜内部有限的空间布局，极大地简化了现场安装流程，提高了施工效率。同时，坚固耐用的外壳材质与良好的密封性能，确保设备在户外恶劣环境下长期稳定运行。

03

三、产品如何解决用户痛点

宽电压电流范围：可测量电压范围为0-1000V，电流支持300A和600A两种规格，能够满足不同场景下的充电需求。

正反向有功电能计量：支持正向与反向有功电能计量（含线损补偿），为充电桩的精细化管理提供了数据支持。

丰富的通信协议：支持Modbus-RTU、DL/T 645、DL/T 698等多种通信协议，能够与不同品牌和型号的充电桩及管理系统无缝对接，实现远程监控、数据分析和管理等功能。

扩展显示模块：可选配扩展显示模块，方便管理人员在现场直观地查看充电桩的实时数据和工作状态。

从国内到海外：安科瑞DJSF1352-D系列一体化直流电能表不仅在国内市场得到了广泛应用，还成功走向了国际市场。其国内版300A和海外版MID 600A两种规格，分别满足了不同地区和场景的需求。

04

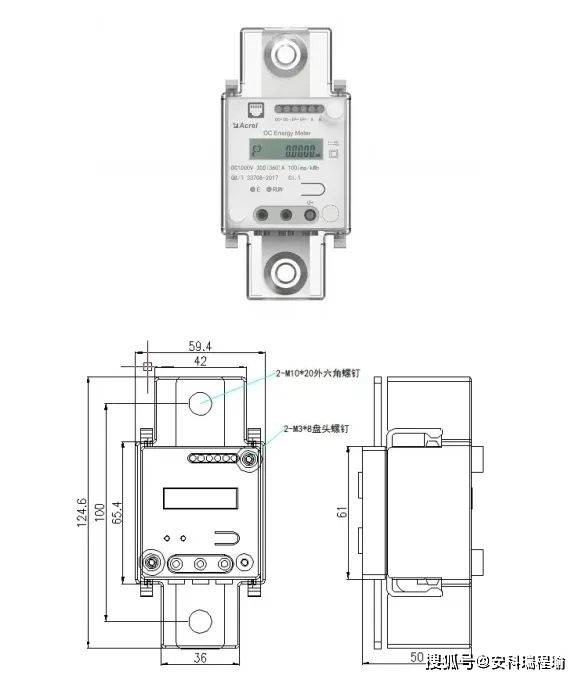

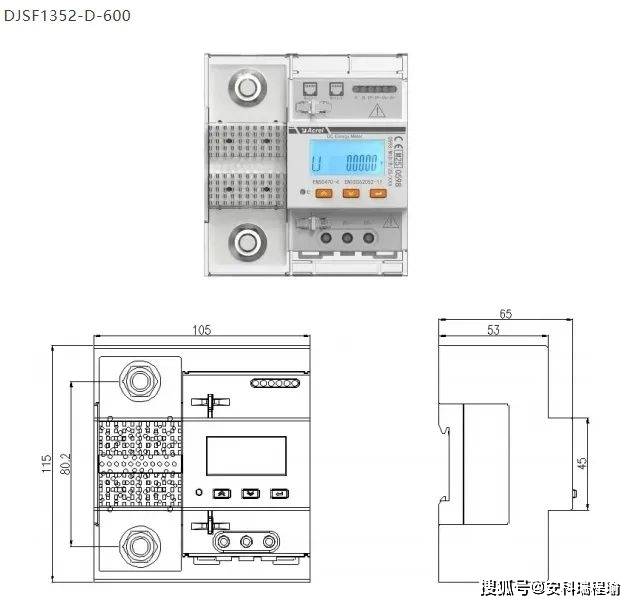

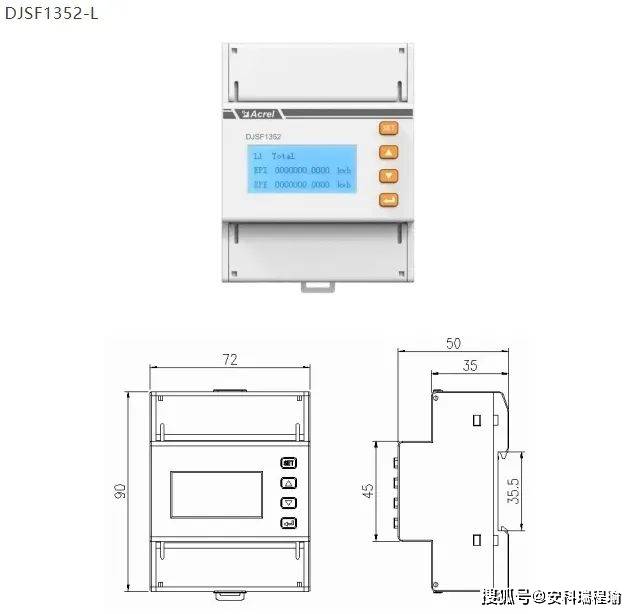

四、产品外形与安装尺寸

05

五、注意事项

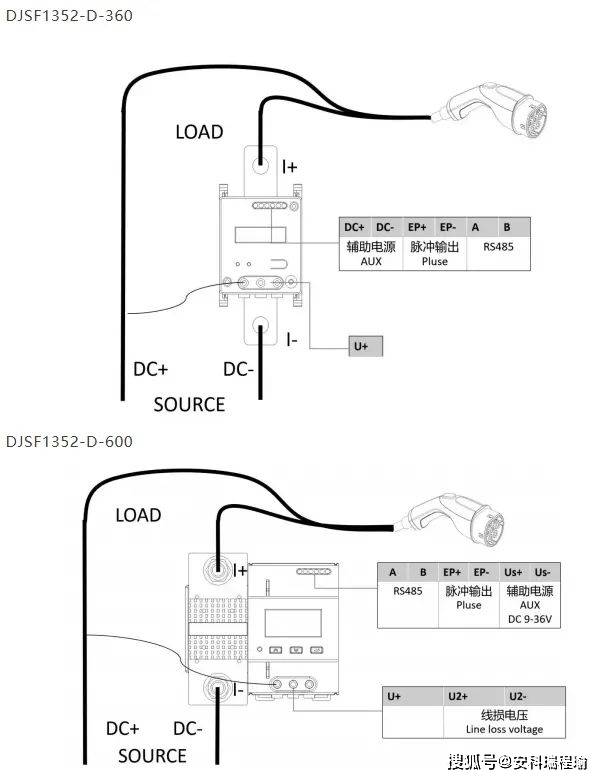

4.5.1 通信接口接线

在进行 RS485 通讯连接时，建议采用屏蔽双绞线，每芯截面至少为 0.5mm2，分别连接 A、B 端，并确保屏蔽层可靠接地。布线过程中应避免将通讯线与强电电缆或其他强电场环境并行，以减少电磁干扰，保证通信的稳定性。

4.5.2 端子螺丝扭力terminal screw torque

端子螺丝紧固的扭力不得超过0.5Nm（3.5Lb-In）。

原创作者：安科瑞电气股份有限公司

•
